Замена вентилятора охлаждения HP 15-r137wm TouchSmart

Перед снятием компонентов убедитесь, что устройство выключено и отсоединено от источника питания.

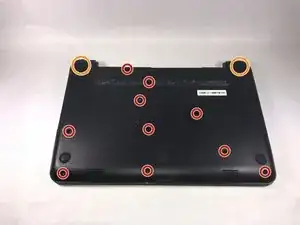

Удалите все десять (10) винтов Phillips #0 длиной 5,5 мм.

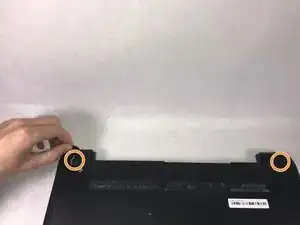

Снимите две (2) пластиковые защёлки, расположенные в задней части панели. Под подкладками найдите два (2) винта Phillips #0 длиной 7,5 мм и удалите их.

Используйте широкий пластиковый инструмент для поддевания, чтобы снять верхнюю крышку.

Будьте осторожны, чтобы не треснула крышка рядом с клавиатурой — она довольно хрупкая.

Осторожно приподнимите крышку, так как к внутренним компонентам всё ещё подключены провода.

После снятия панели используйте антистатический браслет, чтобы избежать повреждения материнской платы статическим электричеством.

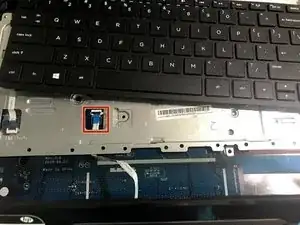

Разъём тачпада всё ещё подключён.

Сдвиньте клавиатуру немного в сторону, чтобы найти разъём.

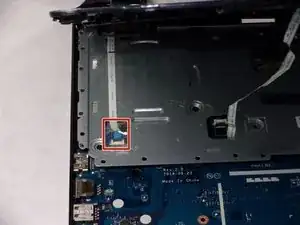

Отключите небольшой провод, выходящий из материнской платы под металлической пластиной.

Найдите соединение между кнопкой питания и соединительным кабелем.

Не отрывайте переднюю панель слишком сильно, так как кабель всё ещё прикреплён.

Осторожно отсоедините кабель от материнской платы.

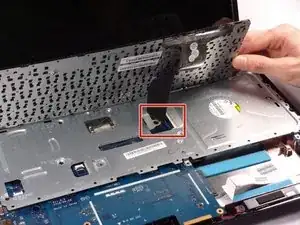

Отключите соединение между клавиатурой и материнской платой.

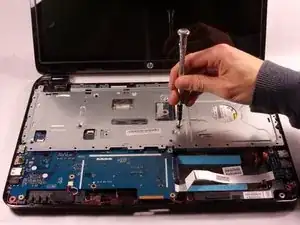

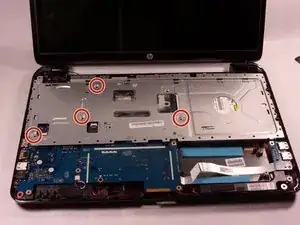

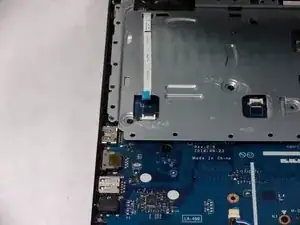

Удалите четыре (4) винта Phillips #0 размером 2,5 мм на 3,5 мм с металлической удерживающей пластины.

Снимите металлическую удерживающую пластину с устройства.

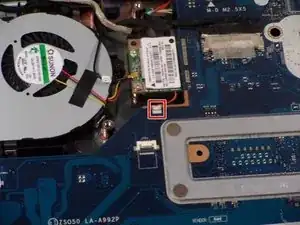

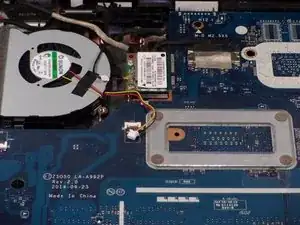

Найдите маленький разъём на материнской плате и отсоедините его, аккуратно потянув от платы.

Отключайте кабель медленно, так как провода очень тонкие и хрупкие.

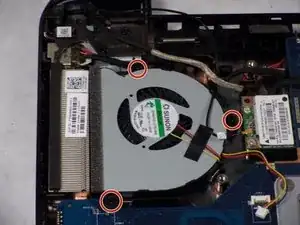

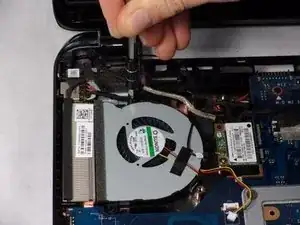

Удалите три (3) винта Phillips #0 размером 2,5 мм на 3,5 мм, крепящие вентилятор.

Осторожно извлеките вентилятор охлаждения из корпуса.

Вентилятор может быть прикреплён к небольшому поролоновому экрану. Потяните аккуратно, чтобы освободить его.
