Замена экрана HP 15-r137wm TouchSmart

Убедитесь, что устройство выключено и отключено от сети перед тем, как снимать компоненты.

Удалите все десять (10) винтов Philips #0 длиной 5.5 мм.

Уберите две (2) пластиковые вкладки, расположенные на задней части панели. Найдите два (2) винта Philips #0 длиной 7.5 мм под накладками и удалите их.

Используйте широкий пластиковый инструмент для открытия, чтобы снять верхнюю крышку.

Будьте осторожны, чтобы не треснуть корпус рядом с клавиатурой, так как он довольно хрупкий.

Осторожно поднимите крышку, так как к внутренним компонентам все еще подключены провода.

После снятия панели используйте антистатический браслет, чтобы обеспечить защиту материнской платы от электростатического разряда.

Подключение к тачпаду все еще соединено.

Слегка сместите клавиатуру, чтобы найти подключение.

Отсоедините маленький провод, выступающий из материнской платы под металлической пластиной.

Найдите подключение между кнопкой питания и соединительным кабелем.

Не поднимайте переднюю панель слишком высоко, так как кабель все еще подключен.

Осторожно отключите кабель от материнской платы.

Отсоедините соединение между клавиатурой и материнской платой.

Удалите четыре (4) винта Philips #0 длиной 2.5 мм на металлической удерживающей пластине.

Снимите металлическую удерживающую пластину с устройства.

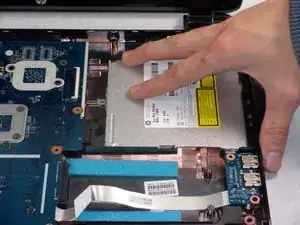

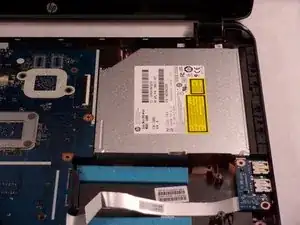

Медленно вытяните CD-привод вправо. Винты не прикреплены, но существует соединение с материнской платой.

Найдите маленькое соединение на материнской плате и отключите его, осторожно оттянув от материнской платы.

Осторожно отключайте кабель, так как провода очень маленькие и хрупкие.

Удалите три (3) винта Philips #0 длиной 2.5 мм с вентилятора.

Осторожно снимите вентиляционный вентилятор с корпуса.

Вентилятор может быть подключен к маленькому пористому экрану. Аккуратно потяните, чтобы освободить его.

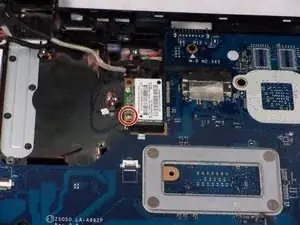

Удалите винт Philips #0 длиной 5.5 мм.

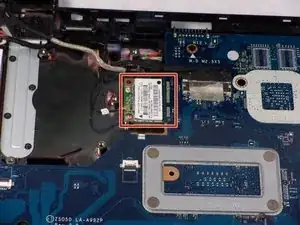

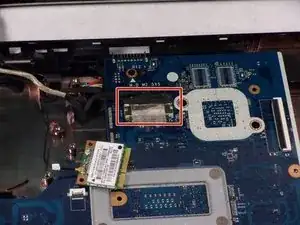

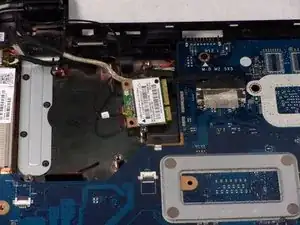

Аккуратно потяните и вытащите видеокарту из разъема.

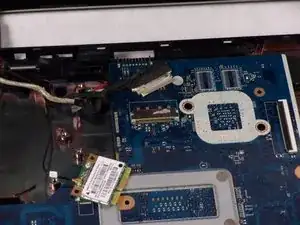

Поднимите ленту и затем отключите силовой кабель от разъема.

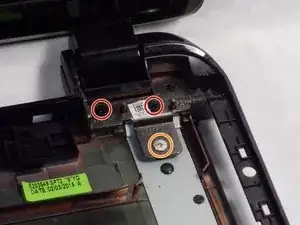

Удалите все четыре (4) винта Philips #0 длиной 5.5 мм.

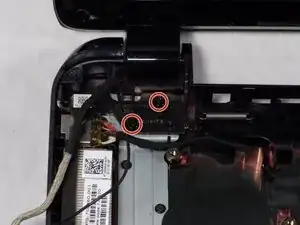

Удалите один (1) винт Philips #0 длиной 2.5 мм.

Поскольку все винты теперь удалены, экран начнет падать сам по себе. Убедитесь, что экран поддерживается перед снятием.

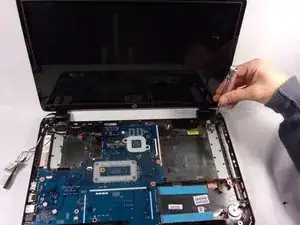

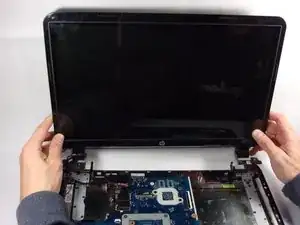

Теперь экран можно поднять и снять с ноутбука.
