HP 15-r137wm TouchSmart Замена USB-портов
Это руководство поможет Вам заменить и/или снять USB-порты на Вашем устройстве. USB-порты необходимы для подключения внешних устройств, таких как флеш-накопители и адаптеры беспроводной мыши. Снятие USB-портов довольно простое после удаления других компонентов.
Шаг 1
Убедитесь, что устройство выключено и отключено от сети перед снятием компонентов.
Снимите все десять (10) винтов Phillips #0 длиной 5,5 мм.
Снимите две (2) пластиковые защёлки, расположенные на задней части панели. Под накладками найдите два (2) винта Phillips #0 длиной 7,5 мм и снимите их.
Шаг 2
Используйте широкий пластиковый инструмент для вскрытия, чтобы поддеть верхнюю крышку.
Будьте осторожны, чтобы не треснула крышка рядом с клавиатурой — она довольно хрупкая.
Осторожно приподнимите крышку, так как к внутренним компонентам всё ещё подсоединены провода.
После снятия панели используйте антистатический браслет, чтобы избежать повреждения материнской платы электростатическим разрядом.
Шаг 3
Соединение тачпада всё ещё подключено.
Сдвиньте клавиатуру немного в сторону, чтобы найти разъём.
Отключите маленький провод, выходящий из материнской платы под металлической пластиной.
Шаг 4
Найдите соединение между кнопкой питания и соединительным кабелем.
Не поднимайте переднюю панель слишком высоко, так как кабель всё ещё подсоединён.
Осторожно отсоедините кабель от материнской платы.
Шаг 5
Отключите соединение между клавиатурой и материнской платой.
Шаг 6
Снимите четыре (4) винта Phillips #0 размером 2,5 мм на 3,5 мм с металлической удерживающей пластины.
Снимите металлическую удерживающую пластину с устройства.
Шаг 7

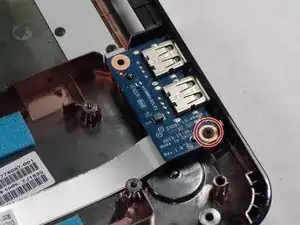

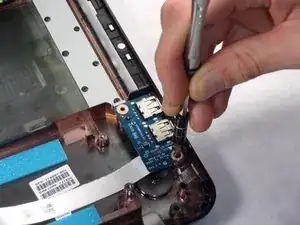

Снимите один (1) винт Phillips #0 размером 2,5 мм на 3,5 мм с платы USB-порта.
Шаг 8

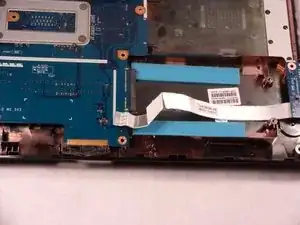

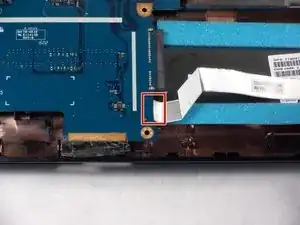

Отключите маленький разъём с нижней стороны материнской платы.
Кабель приклеен к корпусу, поэтому аккуратно потяните, чтобы снять весь компонент целиком.
Шаг 9
Поднимите USB-порт и извлеките его из ноутбука.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
