Замена динамиков аудиосистемы HP 15-r137wm TouchSmart
В этом руководстве Вы удалите и/или замените динамики аудиосистемы в HP 15-r137wm TouchSmart. Динамики — это элементы, из которых выходит звук устройства. Эти небольшие компактные динамики способны воспроизводить звук на уровне от 50 до 90 децибел. Кроме того, винты, крепящие динамики к корпусу, имеют демпферы, чтобы вибрация не мешала при воспроизведении звука.
Шаг 1
Убедитесь, что устройство выключено и отключено от сети перед снятием компонентов.
Снимите все десять (10) винтов Phillips #0 длиной 5,5 мм.
Снимите две (2) пластиковые заглушки, расположенные сзади панели. Под подушечками найдите два (2) винта Phillips #0 длиной 7,5 мм и удалите их.
Шаг 2
Используйте широкий пластиковый инструмент для поддевания, чтобы отжать верхнюю крышку.
Будьте осторожны, чтобы не треснуть корпус около клавиатуры — он довольно хрупкий.
Осторожно снимите крышку — к внутренним компонентам ещё присоединены провода.
После снятия панели наденьте антистатический браслет, чтобы предотвратить повреждение материнской платы статическим разрядом.
Шаг 3
Соединение тачпада всё ещё подключено.
Сдвиньте клавиатуру слегка в сторону, чтобы найти разъём.
Отключите маленький провод, выступающий из материнской платы под металлической пластиной.
Шаг 4
Найдите соединение между кнопкой питания и подключающим кабелем.
Не поднимайте переднюю панель слишком высоко, так как кабель всё ещё прикреплён.
Осторожно отсоедините кабель от материнской платы.
Шаг 5
Отключите соединение между клавиатурой и материнской платой.
Шаг 6
Удалите четыре (4) винта Phillips #0 размером 2,5 мм на 3,5 мм с металлической фиксирующей пластинки.
Снимите металлическую фиксирующую пластину, отводя её от устройства.
Шаг 7

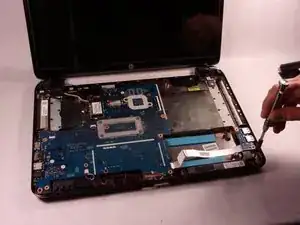

Удалите четыре (4) винта Phillips #0 длиной 2,5 мм.
Шаг 8

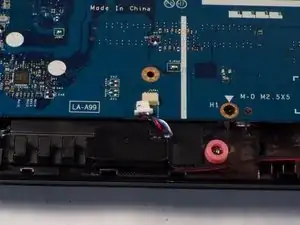

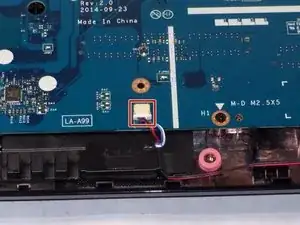

Отключите источник питания от материнской платы.
Провода очень тонкие и хрупкие, поэтому при удалении будьте осторожны.
Поднимите динамики от корпуса, выдвинув их из-под материнской платы.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
