Замена вентилятора охлаждения Dell Inspiron M731R

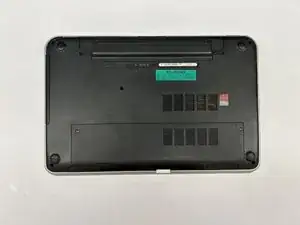

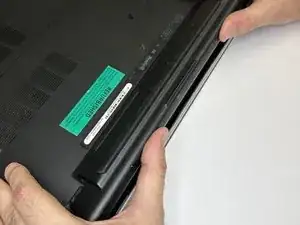

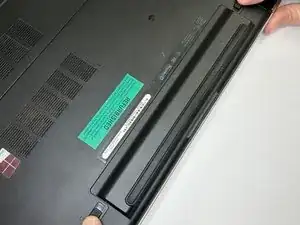

Переверните ноутбук и извлеките аккумулятор, предварительно сдвинув защёлки наружу. Отложите аккумулятор в сторону.

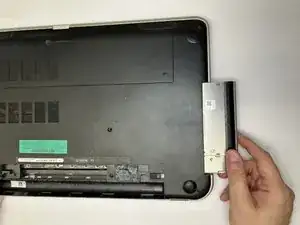

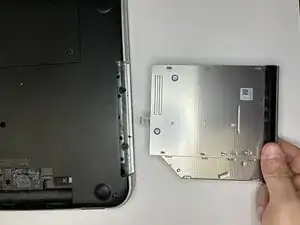

Извлеките оптический привод, открутив винты на панели и затем сдвинув привод вбок. Отложите оптический привод в сторону.

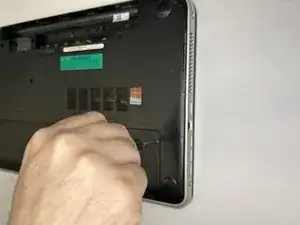

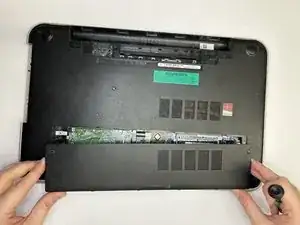

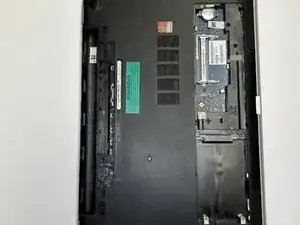

На нижней панели компьютера открутите винты и снимите крышку отсека, в котором размещён жёсткий диск (слева) и два модуля памяти (справа).

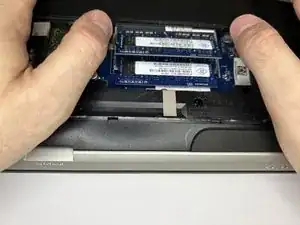

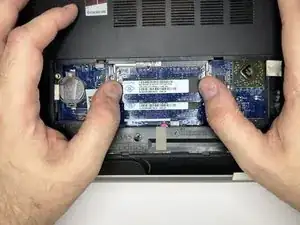

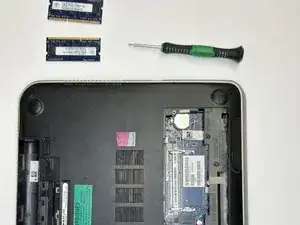

С правой стороны раздвиньте фиксаторы по бокам каждого модуля памяти и извлеките их. Отложите модули памяти в сторону.

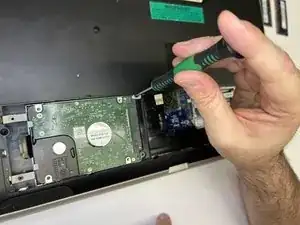

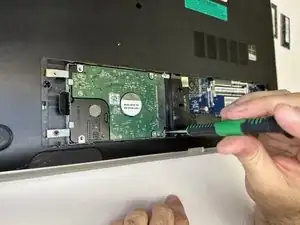

Со стороны жёсткого диска снимите два винта справа и один внизу слева.

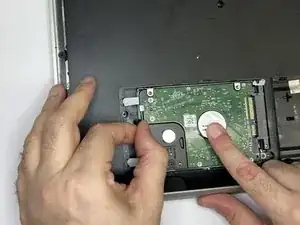

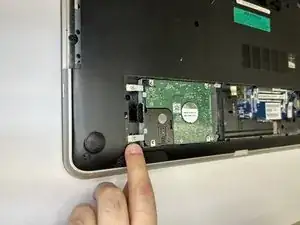

Сдвиньте жёсткий диск влево и поднимите его. Отложите жёсткий диск в сторону.

Снимите одиннадцать винтов с наружной рамки: по четыре на самых внешних углах, два у оптического привода, один возле жёсткого диска, два рядом с аккумулятором и два у банков памяти.

Переверните ноутбук и откройте крышку.

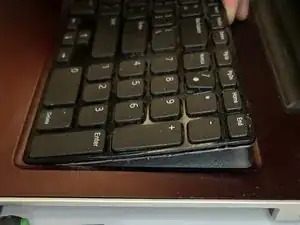

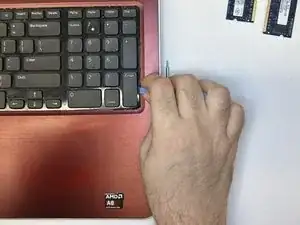

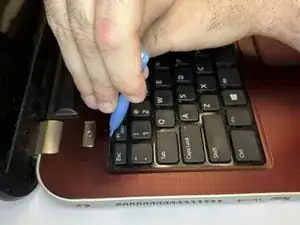

Используйте отвёртку с плоским шлицем, чтобы аккуратно поджать защёлки клавиатуры по краям. Примените приём поддевания, чтобы клавиатура ослабла и вышла из посадочного места.

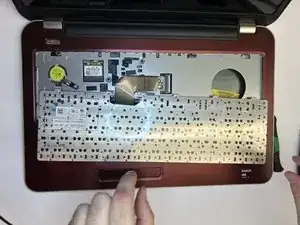

После извлечения клавиатуры переверните её и аккуратно отсоедините шлейф. Отложите клавиатуру с подключённым шлейфом в сторону.

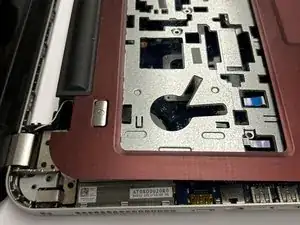

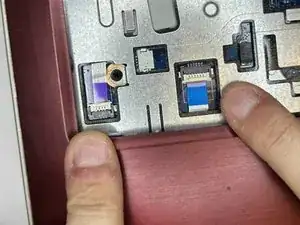

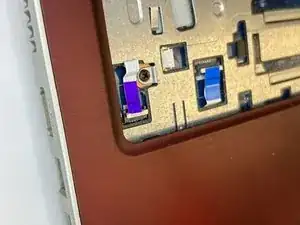

Отсоедините синие и фиолетовые кабели подлокотника, подняв фиксирующие защёлки и удерживая их в поднятом положении.

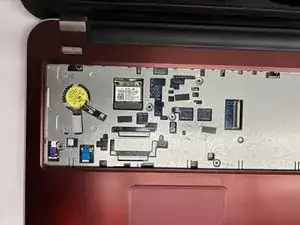

Снимите пять винтов подлокотника.

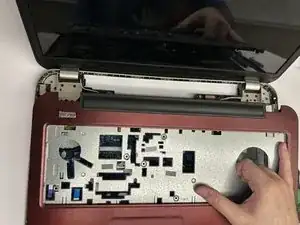

Поднимите подлокотник с основания и отложите его в сторону.

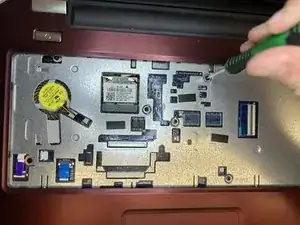

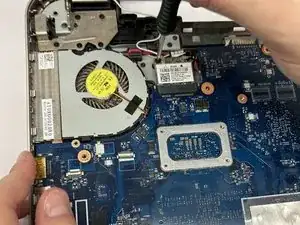

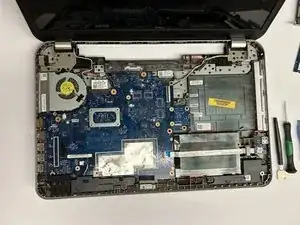

Снимите семь винтов материнской платы.

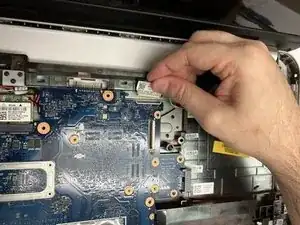

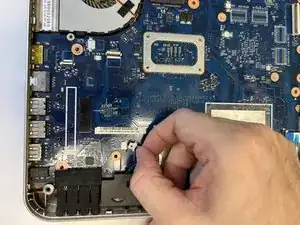

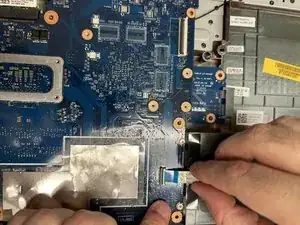

Отключите пять кабелей материнской платы. Поднимите материнскую плату из основания и отложите корпус в сторону.

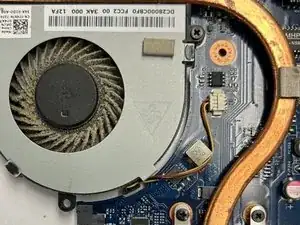

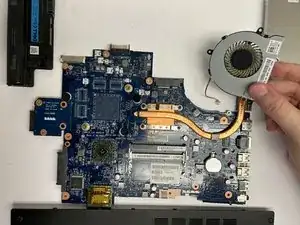

Переверните материнскую плату. Отсоедините вентилятор, выкрутив винт и отсоединив кабель.

Наконец, установите новый вентилятор.
