Замена вентилятора IBM ThinkPad T42
Используйте данное руководство для замены вентилятора IBM ThinkPad (модель T42). Если компьютер издаёт сильный шум, работает громче обычного или становится горячим на ощупь, возможно, требуется замена вентилятора. Вентилятор предназначен для подачи более холодного воздуха внутрь компьютера с целью охлаждения нагревающихся компонентов. Неисправный вентилятор может вызывать повышенный уровень шума, так как работает интенсивнее, чем требуется в нормальных условиях. Перед началом работы убедитесь, что ничто не блокирует вентилятор и не препятствует движению воздушного потока. Быстрая очистка загрязнений или скопившейся грязи при помощи микрофибры может улучшить работу вентилятора. Если вентилятор продолжает работать неправильно, следующим шагом будет его замена. Перед началом замены убедитесь, что устройство полностью выключено и отключено от всех источников питания.
Шаг 1
Используйте крестовую отвёртку №0 для удаления двадцати винтов на нижней стороне T42.
Шаг 2
Удалите четыре крестовых винта, расположенных по обе стороны задней части T42 (по два на каждом конце).
Шаг 3
Переверните ноутбук и откройте экран, чтобы получить доступ к клавиатуре и тачпаду.
Клавиатура и тачпад подключены к материнской плате. Перед снятием клавиатуры и тачпада отключите оба компонента от материнской платы, как показано на следующем шаге.
Обрамление и клавиатура будут неплотно держаться, будьте осторожны.
Шаг 4
Осторожно отведите подставку для рук от клавиатуры, так как клавиатура и подставка с тачпадом снимаются вместе.
Помните, что и клавиатура, и тачпад подключены к материнской плате. Отключите их перед окончательным снятием любого из компонентов.
Шаг 5
Начиная с нижнего правого угла, аккуратно поднимите и снимите обрамление. При необходимости воспользуйтесь лопаткой или плоской отвёрткой.
Шаг 6

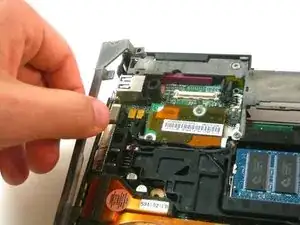

Возьмитесь за металлический кронштейн и извлеките его из устройства.
Шаг 7
Снимите резиновый колпачок с микрофона.
Шаг 8

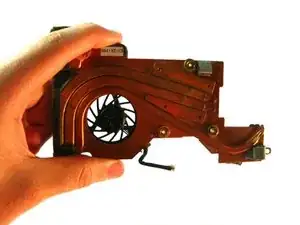

Используя крестовую отвёртку №0, удалите три винта на медном радиаторе.
Отделите медный радиатор, потянув его вверх, чтобы отключить разъём от материнской платы.
Из-за свойств старой термопасты для снятия радиатора может потребоваться некоторое усилие.
Заключение
Чтобы собрать устройство, выполните указания в обратном порядке.
Перевод руководства с ifixit.com
