Замена разъёма питания IBM ThinkPad T41
Это руководство по ремонту поможет Вам разобрать ноутбук IBM ThinkPad T41, чтобы добраться до разъёма питания и заменить его.
Шаг 1

Закройте экран и переверните закрытый ноутбук.
Удалите все 17 винтов на нижней стороне корпуса.
Различные цвета (бирюзовый, красный, синий, оранжевый, жёлтый и фиолетовый) используются для организации и обозначают разные винты.
Жёлтая метка сзади указывает на винт крепления устройства UltraBay. Этот винт не обязателен, так как механизм UltraBay всё равно удержит привод или аккумулятор на месте. Жёлтая метка спереди указывает на винт крепления корзины жёсткого диска.
Шаг 2

Снимите крышку дополнительной оперативной памяти, приподняв место, где был винт, и вытащив её.
Шаг 3

Поставьте ноутбук в рабочее положение и откройте экран.
Поднимите клавиатуру, поддев-приспособлением (лопаткой) по шву между клавиатурой и трекпадом.
Осторожно с ленточным кабелем под ней — он может порваться, если клавиатуру поднимать слишком резко.
Шаг 4

Отключите ленточный кабель клавиатуры, приподняв края разъёма.
Снимите клавиатуру.
Шаг 5

Закройте ноутбук и переверните его.
Снимите пять пластиковых наклеек, закрывающих винты на переднем крае корпуса.
Если планируете использовать наклейки повторно, снимайте их осторожно.
Шаг 6

Открутите пять винтов, которые были скрыты под наклейками.
Шаг 7

Поставьте компьютер в рабочее положение и откройте экран.
Поднимите узел трекпада, положив руки по обеим кромкам и потянув на себя, пока он не освободится от корпуса.
Осторожно с ленточным кабелем под ним — он может порваться, если трекпад тянуть слишком сильно.
Шаг 8

Отключите ленточный кабель трекпада, потянув за белую пластмассовую оттяжку.
Шаг 9

Разожмите фиксирующие защёлки оперативной памяти.
Примечание: модуль оперативной памяти немного приподнимется.
Шаг 10

Выньте модуль оперативной памяти.
Шаг 11

Снимите один чёрный и один белый коаксиальный кабель, поддев защёлки с маркировкой main и aux.
Шаг 12

Разожмите фиксирующие защёлки.
Примечание: плата немного приподнимется.
Шаг 13

Выньте беспроводную сетевую плату.
Шаг 14

Поднимите аккумулятор с жёлтой пластиковой изоляцией.
Шаг 15

Отключите разъём аккумулятора.
Шаг 16

Выньте динамики, начиная с левого конца, затем аккуратно уложите провода.
Шаг 17

Отключите провода от материнской платы.
Шаг 18

Удалите винт с левой стороны корпуса, над слотом расширения.
Шаг 19

Поднимите рамку из чёрного пластика, поддев с обеих сторон.
Когда стороны приподняты, потяните рамку на себя и от экрана.
При подъёме имеются две пары пластиковых защёлок, зацепляющихся за решётку вентилятора. Если тянуть сильно, рамка оторвётся, но лучше отжать защёлки лопаткой.
Шаг 20

Оттяните лист металла, закрывающий слот.
Шаг 21

Выньте слот расширения, начиная с входного отверстия и потянув вверх.
Примечание: попробуйте покачивать слот из стороны в сторону, пока он полностью не выйдет.
Шаг 22

Удалите три винта, фиксирующие модем в верхнем левом углу ноутбука.
Шаг 23

Поднимите модем, отключая его от материнской платы по мере подъёма.
Шаг 24

Вытащите провод, соединяющий модем с экраном.
Отключите другой кабель, который соединяет модем с материнской платой.
Шаг 25

Закройте экран компьютера.
Удалите четыре винта на задней панели ноутбука, рядом с правыми и левыми петлями.
Шаг 26

Откройте экран ноутбука.
Удалите один винт, который крепит левый шарнир к верхней части корпуса.
Шаг 27

Удалите один винт с металлической пластины, фиксирующей кабель дисплея.
Шаг 28

Оттяните металлическую пластину от кабеля дисплея.
Шаг 29

Отключите кабель дисплея.
Шаг 30

Осторожно вытяните длинные антенные кабели, которые были подключены к карте беспроводной сети.
Шаг 31

Поднимите и выньте экран.
Шаг 32

Освободите черный кабель из черной пластиковой рамки.
Шаг 33

Снимите листовую металлическую деталь, которая находилась под модемом.
Шаг 34

Снимите резиновую защиту микрофона в верхнем левом углу, подняв серую металлическую рамку.
Шаг 35

Поднимите и снимите серую металлическую рамку.
Шаг 36

Удалите три винта возле края корпуса, удерживающие крышки оптического отсека и жесткого диска.
Удалите ещё три винта с другой стороны крышек.
У вас должно быть всего шесть винтов: три одного размера и три другого.
Шаг 37

Выньте крышки оптического отсека и жесткого диска.
Шаг 38

Выньте черную пластиковой рамку.
Шаг 39

Отключите вентилятор от материнской платы.
Шаг 40

Удалите три винта, крепящие вентилятор.
Шаг 41

Поднимите и выньте вентилятор.
Шаг 42

Поверните фиксирующий винт процессора на 90 градусов против часовой стрелки.
Осторожно извлеките процессор из сокета.
Шаг 43

Удалите два винта в правом верхнем углу, которые закрепляют серую металлическую рамку.
Шаг 44

Отключите маленький ленточный кабель, подключённый к материнской плате.
Шаг 45

Удалите один винт, расположенный рядом с USB-разъёмами.
Шаг 46

Поверните устройство так, чтобы передняя часть была обращена к вам.
Поднимите и выньте всю сборку материнской платы из корпуса.
Шаг 47

Отключите разъём питания от материнской платы.
Шаг 48

Используя головку для гаек или тонкогубцы, снимите два стоечных винта рядом с розовым параллельным портом на задней панели корпуса.
Шаг 49

Поднимите внешний край серой металлической рамки.
Осторожно поверните рамку по часовой стрелке, чтобы освободить её от материнской платы.
Шаг 50

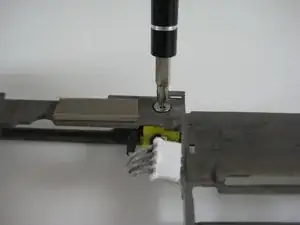

Удалите винт и вытяните разъём из-под металлической рамки.
Заключение
Чтобы снова собрать устройство, выполните эти инструкции в обратном порядке.
