Замена динамиков IBM ThinkPad T42
В этом руководстве показано, как заменить динамики на IBM ThinkPad T42.
Если выход звука на вашем T42 искажен или не работает из-за поврежденного динамика, вы можете восстановить качество звука, заменив динамик, следуя этому простому руководству.
Выключите T42 и отключите его от сети питания перед началом работы.
Шаг 1
Используйте отвертку Phillips #0, чтобы удалить двадцать винтов на нижней стороне T42.
Шаг 2
Удалите четыре винта Phillips, расположенные по обеим сторонам задней части T42 (по два на каждом конце).
Шаг 3
Переверните ноутбук и откройте экран, чтобы получить доступ к клавиатуре и тачпаду.
Клавиатура и тачпад подключены к материнской плате. Перед удалением клавиатуры и тачпада отключите оба компонента от материнской платы, как показано на следующем шаге.
Ободок и клавиатура будут свободными, будьте осторожны.
Шаг 4
Осторожно выдвиньте подставку под ладонь от клавиатуры, так как клавиатура и подставка/тачпад будут сняты вместе.
Помните, что у клавиатуры и тачпада есть разъемы к материнской плате. Обязательно отключите их перед полным удалением любого из компонентов.
Шаг 5
Схватите металлическую скобу, чтобы снять ее с устройства.
Шаг 6
Снимите резиновую накладку с микрофона.
Шаг 7

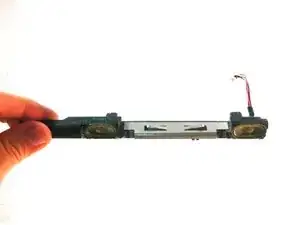

Убедитесь, что динамик движется свободно перед его удалением.
Отключите провод динамика от устройства и осторожно снимите динамик.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
