Замена дочерней платы модема IBM ThinkPad T42

Используйте отвертку Phillips #0, чтобы выкрутить двадцать винтов на нижней стороне T42.

Снимите четыре винта Phillips, расположенные по обеим сторонам задней части T42 (по два на каждом конце).

Переверните ноутбук и откройте экран, чтобы получить доступ к клавиатуре и тачпаду.

Клавиатура и тачпад подключены к материнской плате. Перед снятием клавиатуры и тачпада отключите оба компонента от материнской платы, как показано в следующем шаге.

Рамка и клавиатура будут ослаблены, будьте осторожны.

Осторожно отведите подставку для рук от клавиатуры, так как клавиатура и подставка/тачпад снимаются вместе.

Помните, что у клавиатуры и тачпада есть разъемы на материнской плате. Отключите их перед полным снятием любого из компонентов.

Начиная с правого нижнего угла, аккуратно снимите рамку, подтягивая её вверх. При необходимости используйте лопаточку или плоскую отвертку для помощи.

Удерживая за металлическую скобу, снимите её с устройства.

Снимите резиновую крышку с микрофона.

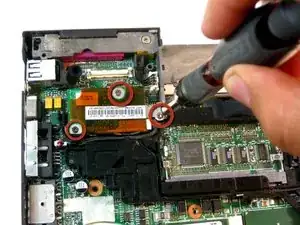

Далее отверните три винта Phillips, отмеченные красным.

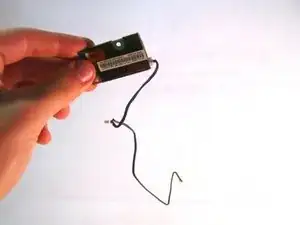

Кабели проходят через разные компоненты для упорядочивания; аккуратно отключите их, распутайте и выньте плату.

В завершение снимите скобу, расположенную под ней.

Готово!
