Замена вентилятора IBM ThinkPad T41

Закройте экран и переверните закрытый ноутбук.

Удалите все 17 винтов на нижней стороне компьютера.

Разные цвета (бирюзовый, красный, синий, оранжевый, жёлтый и фиолетовый) служат для организации, обозначая различные винты.

Жёлтая метка сзади обозначает винт крепления устройства UltraBay. Этот винт необязателен, так как механизм UltraBay всё равно удержит привод или аккумулятор. Жёлтая метка спереди обозначает винт, удерживающий корзину жёсткого диска.

Снимите крышку дополнительной оперативной памяти, приподняв в месте, где был винт, и вытащив её.

Поставьте ноутбук в рабочее положение и откройте экран.

Поднимите клавиатуру, используя лопатку в шве между клавиатурой и тачпадом.

Осторожно с ленточным кабелем под ней — он может порваться, если клавиатуру поднять слишком резко.

Отключите ленточный кабель клавиатуры, приподняв края разъёма.

Снимите клавиатуру.

Закройте ноутбук и переверните его.

Снимите пять пластиковых наклеек, закрывающих винты на переднем крае корпуса.

Чтобы повторно использовать наклейки, снимайте их аккуратно.

Открутите пять винтов, которые были скрыты наклейками.

Поставьте компьютер в рабочее положение и откройте экран.

Поднимите узел тачпада, поместив руки по обеим сторонам и потянув на себя, пока он не освободится из корпуса.

Осторожно с ленточным кабелем под ним — он может порваться, если тачпад дернуть слишком сильно.

Отключите ленточный кабель тачпада, потянув за белую пластиковую язычок.

Снимите один чёрный и один белый коаксиальные кабели, приподняв вкладки, помеченные main и aux.

Раздвиньте фиксирующие защёлки.

Примечание: карта должна немного приподняться.

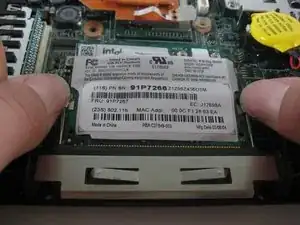

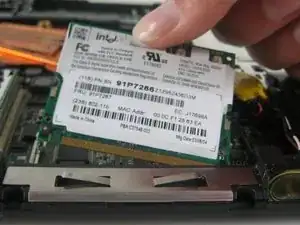

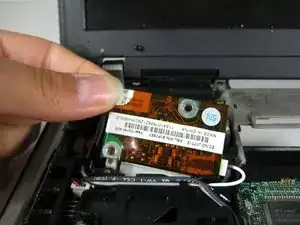

Вытащите карту беспроводной сети.

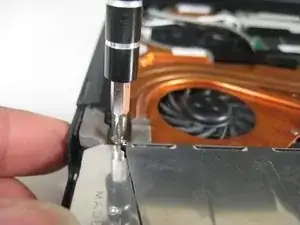

Снимите винт с левой стороны корпуса, над слотом расширения.

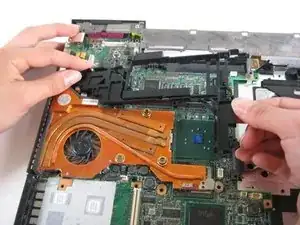

Поднимите чёрную пластиковую рамку, приподняв с обеих сторон.

Когда стороны будут приподняты, потяните рамку на себя и от экрана.

При подъёме есть две пары пластиковых защёлок, зацепляющихся за решётку вентилятора. Если тянуть достаточно сильно, рамка оторвётся, но лучше поджать защёлки лопаткой.

Отодвиньте листовой металлический кожух от слота.

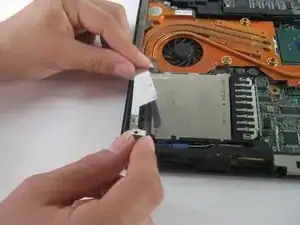

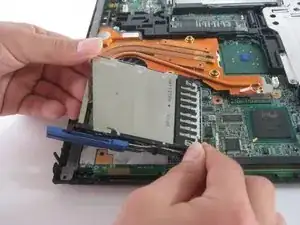

Выньте слот расширения, начиная с входного отверстия и потянув вверх.

Примечание: попробуйте покачать слот из стороны в сторону, пока он полностью не выйдет.

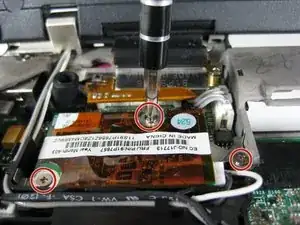

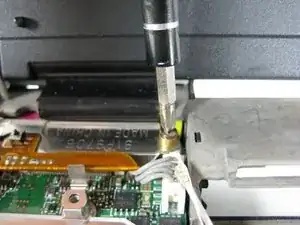

Снимите три винта, удерживающие модем в верхнем левом углу ноутбука.

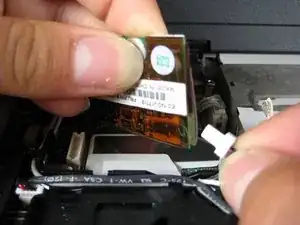

Поднимите модем, отсоединяя его от материнской платы по мере подъёма.

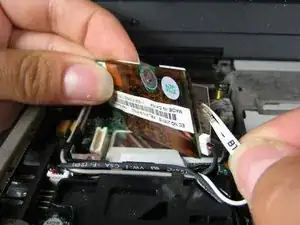

Вытяните провод, соединяющий модем с экраном.

Отключите другой кабель, который присоединяет модем к материнской плате.

Закройте экран компьютера.

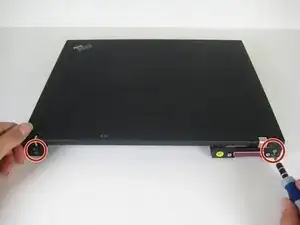

Снимите четыре винта на задней стороне ноутбука, рядом с правой и левой петлями.

Откройте экран ноутбука.

Снимите один винт, который закрепляет левую петлю в верхней части компьютера.

Снимите один винт с металлической планки, фиксирующей кабель дисплея.

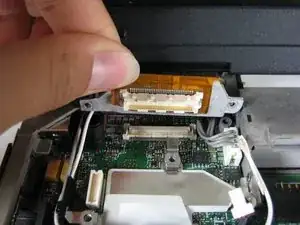

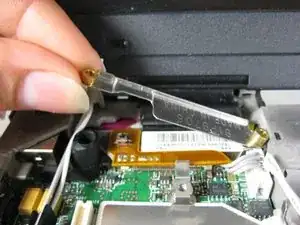

Оторвите металлическую планку от кабеля дисплея.

Отключите кабель дисплея.

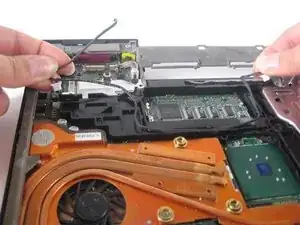

Осторожно вытяните длинные антенные кабели, которые были подключены к карте беспроводной сети.

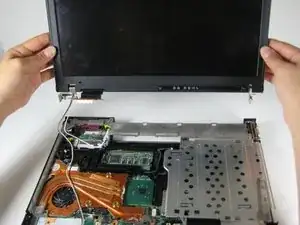

Выньте экран.

Освободите чёрный кабель из чёрной пластиковой рамки.

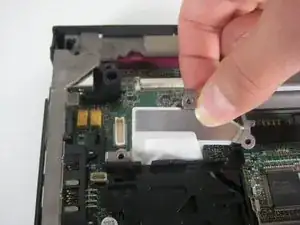

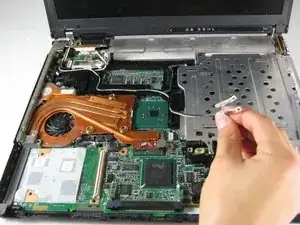

Снимите листовой металлический элемент, который находился под модемом.

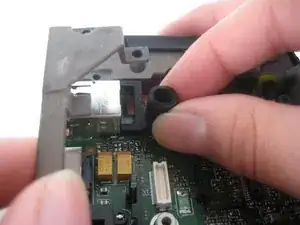

Снимите резиновую крышку микрофона в верхнем левом углу, поднимая вверх серую металлическую рамку.

Отведите серую металлическую рамку.

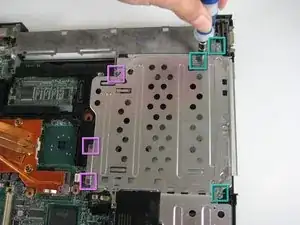

Выверните три винта около края компьютера, фиксирующие крышки оптического отсека и жёсткого диска.

Выверните ещё три винта на другой стороне крышек.

В итоге у вас должно быть шесть винтов: три одного размера и три другого размера.

Поднимите и извлеките крышки оптического отсека и отсека жёсткого диска.

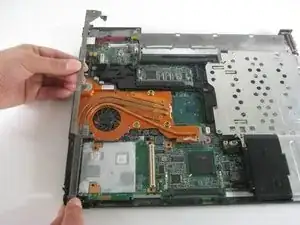

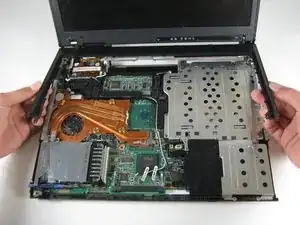

Поднимите и извлеките чёрную пластиковую рамку.

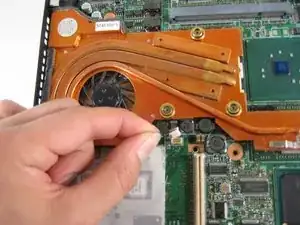

Отключите вентилятор от материнской платы.

Выверните три винта, крепящие вентилятор.

Поднимите и извлеките вентилятор.
