Замена сборки вентилятора IBM ThinkPad T30

Убедитесь, что ThinkPad выключен и сетевой адаптер отключен.

Переверните ThinkPad вверх дном, чтобы дно оказалось перед вами.

Переместите засов вправо в положение разблокировки.

Держа засов в положении разблокировки, поднимите батарею другой рукой.

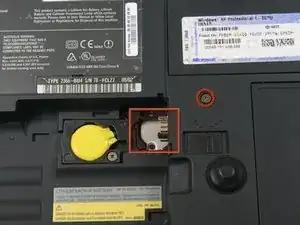

Начните с удаления двух черных винтов Phillips #0 длиной 16 мм. Винты можно распознать по двум выемкам рядом с каждым винтом. Один (отмечен красным) находится рядом с замком батареи, а другой (не показан) рядом с крышкой Wi-Fi.

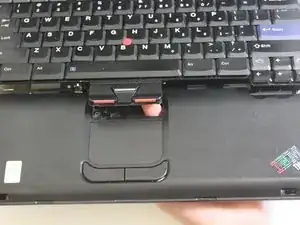

Подтолкните нижнюю часть клавиатуры, просунув палец через отверстие справа от желтой батареи BIOS. Вы почувствуете небольшое сопротивление.

Будьте осторожны и не поднимайте клавиатуру слишком высоко. Она всё еще соединена с компьютером шлейфом.

Поднимите клавиатуру, чтобы увидеть шлейф, и наклоните её к экрану компьютера, чтобы шлейф остался целым.

Если шлейф поврежден, клавиатуру нельзя будет использовать, и её необходимо заменить.

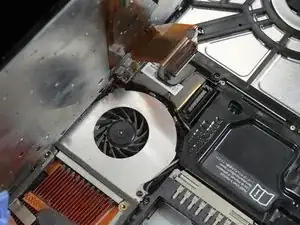

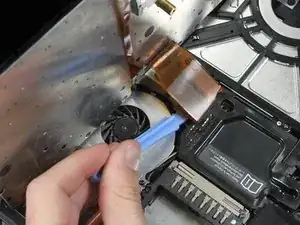

Используйте пластиковый инструмент для открытия, чтобы осторожно поднять разъем с материнской платы.

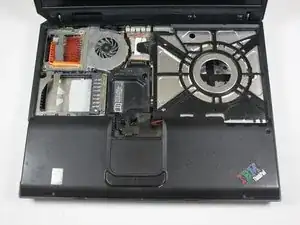

Теперь можно безопасно удалить клавиатуру.

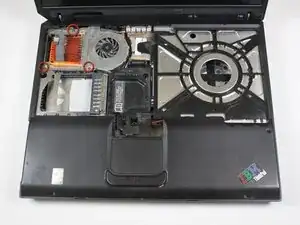

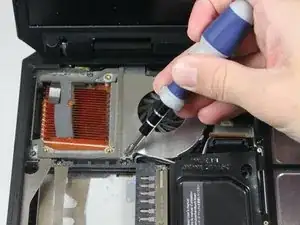

Удалите три винта Phillips #0 длиной 4 мм, закрепляющие сборку вентилятора.

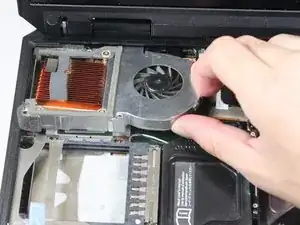

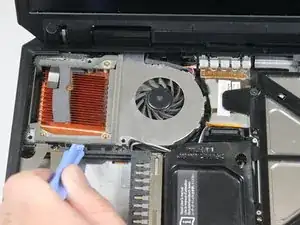

Используя пластиковый инструмент для открытия, осторожно приподнимите сборку радиатора.

Обязательно нанесите термопасту на процессор и радиатор при сборке устройства.

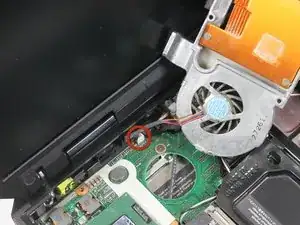

Учтите, что к вентилятору все еще прикреплен провод, который соединен с материнской платой при снятии.

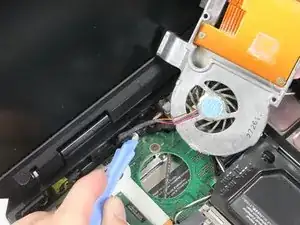

Используя пластиковый инструмент для открытия, осторожно поднимите белый раз

Перевод руководства с ifixit.com
