Замена процессора IBM ThinkPad T30

Убедитесь, что ThinkPad выключен и блок питания отключён.

Переверните ThinkPad вверх дном так, чтобы снизу был обращён к вам.

Сдвиньте защёлку вправо в положение «разблокировано».

Удерживая защёлку в положении «разблокировано», другой рукой выньте аккумулятор.

Начните с удаления двух чёрных винтов Phillips #0 длиной 16 мм. Винты можно опознать по двум выемкам рядом с каждым винтом. Один (отмечен красным) находится рядом с замком аккумулятора, второй (на фото не показан) — рядом с крышкой модуля Wi‑Fi.

Подожмите нижнюю часть клавиатуры, протолкнув палец через отверстие справа от жёлтой батарейки BIOS. Вы почувствуете небольшое сопротивление.

Не поднимайте клавиатуру слишком высоко. Она всё ещё подключена к компьютеру ленточным коннектором.

Поднимите клавиатуру, чтобы открыть ленточный коннектор, и опирайте её о экран компьютера, чтобы ленточный кабель остался целым.

Если лента оборвана, клавиатура становится непригодной для использования и требует замены

Используйте пластиковый инструмент для вскрытия, чтобы осторожно отжать коннектор от материнской платы.

Теперь вы можете безопасно снять клавиатуру.

Снимите три винта Phillips #0 длиной 4 мм, крепящие узел вентилятора.

С помощью пластикового инструмента для вскрытия аккуратно приподнимите сборку радиатора.

При сборке повторно нанесите термопасту на процессор и радиатор.

Учтите, что при снятии к вентилятору всё ещё может быть подключён провод к материнской плате.

С помощью пластикового инструмента для вскрытия аккуратно выньте белый разъём из его гнезда на материнской плате.

Перед установкой нового вентилятора удалите все остатки термопасты с верхней части CPU. Внимание — эта смесь тяжело отстирывается с одежды. Нанесите небольшое количество новой термопасты (DC‑340 или эквивалент) тонким равномерным слоем на верхнюю часть CPU. Убедитесь, что соответствующая поверхность радиатора чиста.

Следуйте руководству iFixit по [invalid guide link] для подробного объяснения.

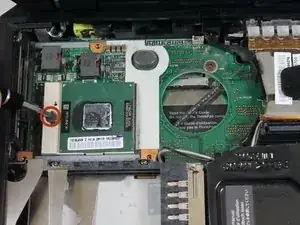

Чтобы снять процессор, поверните механизм в гнезде процессора в положение «разблокировано», используя маленькую отвёртку.

Откручивайте до тех пор, пока процессор не начнёт чуть «подниматься».

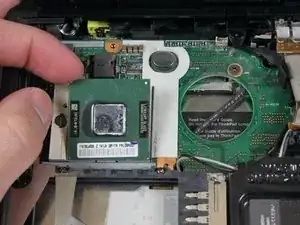

Осторожно приподнимите одну сторону процессора, чтобы выйти из гнезда, затем полностью извлеките из устройства.

Контакты и углы процессора острые — будьте осторожны!

Осторожно с контактами, не сгибайте их!
