Замена вентилятора и радиатора IBM ThinkPad X41

Переверните ноутбук так, чтобы крышка была обращена вниз.

Найдите на ноутбуке фиксатор кнопки съёма аккумулятора и нажмите на него.

Удерживая кнопку съёма аккумулятора, аккуратно оттяните аккумулятор от ноутбука.

Сдвиньте наружу, чтобы разблокировать, и поднимите аккумулятор для снятия.

Снимите аккумулятор перед клавиатурой, чтобы избежать повреждения аккумулятора.

Используя крестовую отвертку PH000, выкрутите все шесть винтов 6 мм, отмеченных для клавиатуры, как показано.

Переверните ноутбук снова, вернув его в вертикальное положение, и откройте крышку.

Левой рукой поместите большой палец на верхнюю часть клавиатуры, а другой большой палец — на нижнюю часть клавиатуры.

Сильно надавите обеими большими пальцами вверх. Это отсоединит клавиатуру от основания.

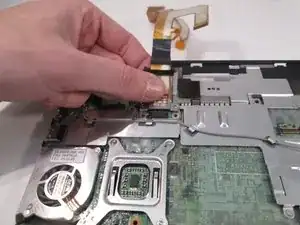

Будьте осторожны при подъёме: с нижней стороны всё ещё подключён оранжевый соединительный кабель.

Отсоедините соединение от материнской платы, сначала сдвинув его к себе, затем потянув вверх от корпуса.

Направления этого шага основаны на показанном угле.

Поднимите всю клавиатуру и снимите её с ноутбука.

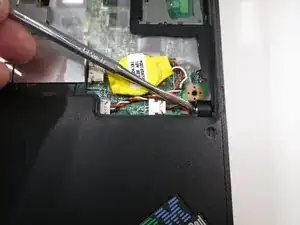

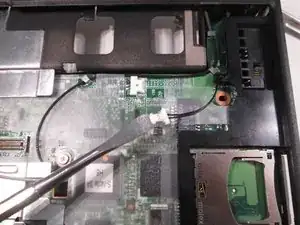

В верхнем правом углу ноутбука снимите белую планку, подключённую к материнской плате, потянув её вправо.

По возможности используйте обычный чёрный нейлоновый лопаточный инструмент, особенно вокруг чувствительных внутренних компонентов.

Дисплей уже был снят в другом руководстве.

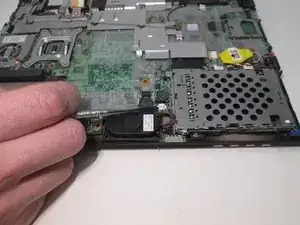

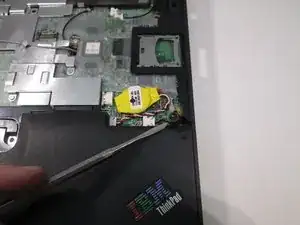

В нижнем правом углу ноутбука снимите чёрный цилиндр, подняв его вверх и вынув из выемки.

Перейдите к задней части ноутбука.

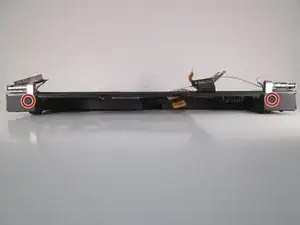

Снимите два винта 5 мм, удерживающие экран и крышку к корпусу, используя крестовую отвертку.

Поднимите за металлические шарниры, чтобы снять дисплей, закреплённый по обеим сторонам ноутбука.

Переверните ноутбук вверх дном.

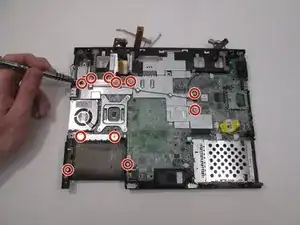

Снимите указанные винты 5 мм с помощью крестовой отвертки.

С ноутбуком в вертикальном положении, лицевой стороной к вам, поднимите за боковые края и потяните крышку к себе.

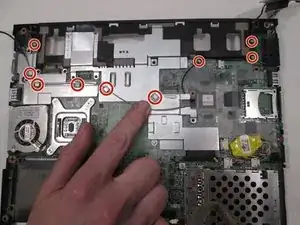

Снимите указанные винты 4 мм с помощью крестовой отвертки.

Сдвиньте вправо и снимите белую планку внизу, подключённую к динамику.

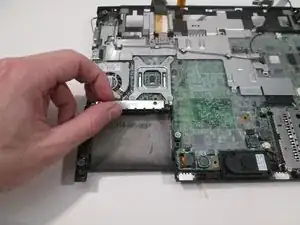

Снимите металлическую планку, потянув её вверх.

Снимите разъём дисплея, потянув его вверх.

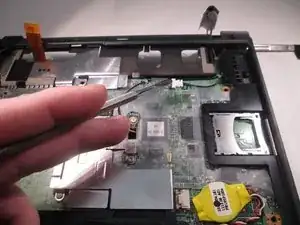

Снимите металлическую пластину, закрывающую материнскую плату, сняв серый провод с указанных крючков и поднимая пластину вверх. Пока вы здесь, снимите также другой чёрный провод с указанных крючков.

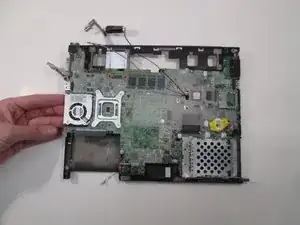

Материнскую плату затем можно снять, подняв её с левой стороны.

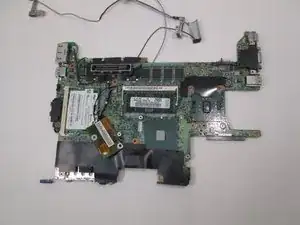

Переверните материнскую плату.

Снимите указанные винты 5 мм и 4 мм с помощью крестовой отвертки.

Оттяните микросхему, прикреплённую к верхней части радиатора, и сдвиньте её влево.

Снимите белую планку под вентилятором, сдвинув её вправо.

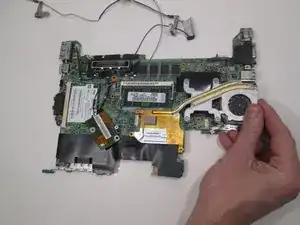

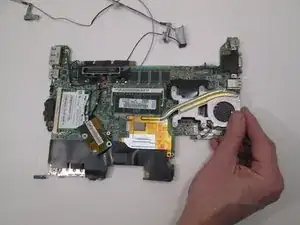

Удерживая вентилятор, сдвиньте весь узел влево, пройдя мимо защёлки, которая его удерживает.

Узел больше не прикреплён и может быть извлечён путём вытягивания.
