Замена тачпада Jumper EZbook S5
Существуют разные методы замены тачпада в ноутбуке Jumper с процессором Intel Celeron. Для выполнения этого руководства Вам обязательно потребуются два отвёртки: (1) крестовая отвёртка и (2) плоская отвёртка. Для замены тачпада Вам также потребуется новый тачпад.
Напоминание: Ваш новый тачпад должен соответствовать размеру корпуса Вашего ноутбука.
Шаг 1

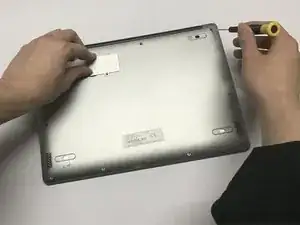

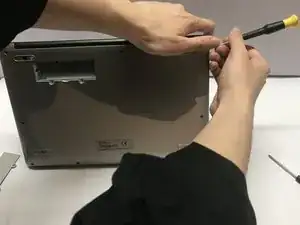

Разместите ноутбук так, чтобы его нижняя часть была обращена вверх.

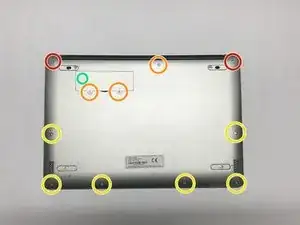

Удалите два винта 8 мм на задней панели ноутбука с помощью отвёртки T3 Torx.
Удалите три винта 5 мм на задней панели ноутбука с помощью отвёртки T3 Torx.
Удалите шесть винтов 4 мм на задней панели ноутбука с помощью отвёртки T3 Torx.
Удалите один винт 3 мм в основании внутри отсека аккумулятора с помощью отвёртки T3 Torx.
Шаг 2

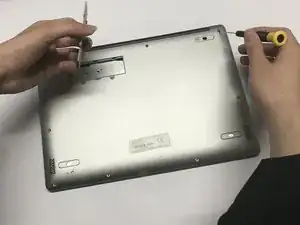

Отсоедините крышку отсека аккумулятора, используя плоский конец лопатки.
Шаг 3

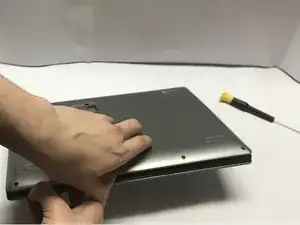

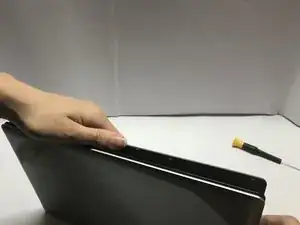

С помощью плоского конца лопатки отоприте нижнюю крышку ноутбука.
Шаг 4

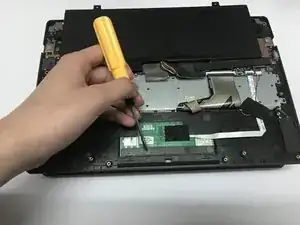

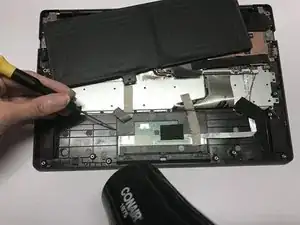

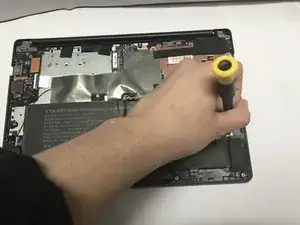

Удалите четыре винта 4 мм, закрепляющие аккумулятор, с помощью отвёртки T3 Torx.
Шаг 5

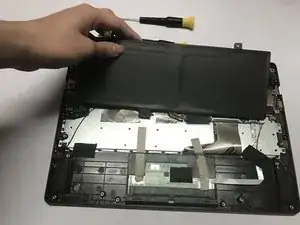

Переверните аккумулятор к противоположной стороне от тачпада.
Шаг 6

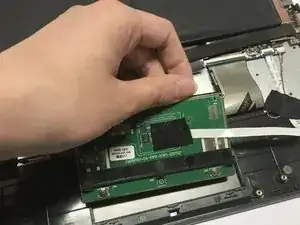

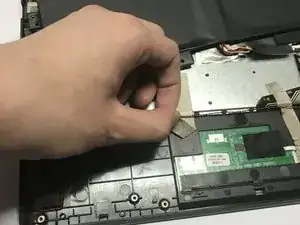

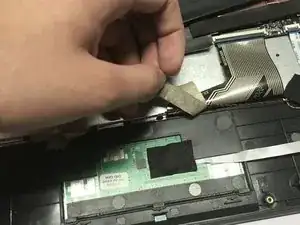

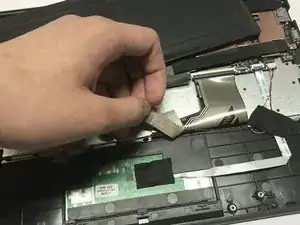

Отсоедините ленту на левой стороне тачпада, показанную на первых двух изображениях.
Используйте тепловой пистолет или фен, чтобы быстро расплавить клей.
Шаг 7

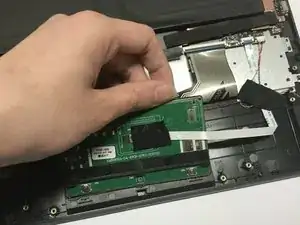

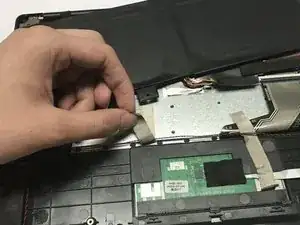

Отсоедините ленту на правой стороне тачпада, показанную на всех трёх изображениях.
Используйте фен или тепловой пистолет, чтобы размягчить клей.
Шаг 8

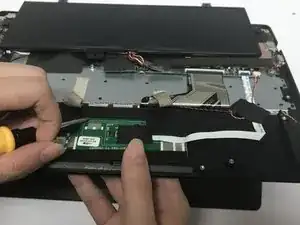

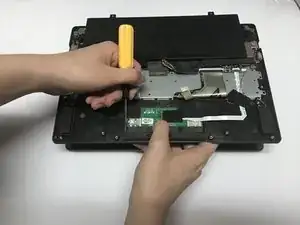

Используйте лопатку, чтобы отсоединить тачпад от верхней части корпуса.
Тачпад приклеен к верхней части корпуса. Используйте фен или тепловой пистолет, чтобы размягчить клей.
Будьте терпеливы. Шаг 8 может занять до 8 часов, если Вы работаете в одиночку.
Не направляйте тепловой пистолет или фен никуда, кроме верхней части корпуса.
Шаг 9

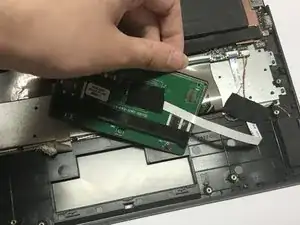

Поднимите тачпад из корпуса.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
