Замена тачпада IBM Thinkpad T60

Переверните компьютер, чтобы увидеть маленькую защёлку на батарее, расположенную в верхней части Thinkpad.

Сдвиньте защёлку пальцем вправо, чтобы разблокировать батарею.

Когда защёлка будет в разблокированном положении (вправо), вытяните батарею наружу от корпуса Thinkpad.

Батарея теперь отключена.

Отверткой Philips №0 отвинтите четыре винта длиной 17,0 мм.

Переверните компьютер обратно так, чтобы клавиатура была сверху.

Откройте экран, чтобы получить доступ к подлокотнику. Надавите на стороны подлокотника, чтобы он прогнулся вверх посередине. Аккуратно поднимите и отведите подлокотник от корпуса.

Слегка приподнимите подлокотник от корпуса.

Шлейф данных тачпада соединяет подлокотник с нижней частью корпуса. БУДЬТЕ ОСТОРОЖНЫ!

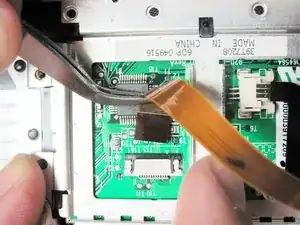

Отсоедините разъём, потянув вверх за белую защёлку.

Переверните подлокотник, чтобы получить доступ к задней стороне тачпада.

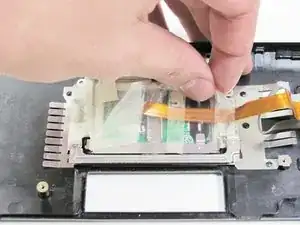

Пальцами снимите пластиковую плёнку, закрывающую два разъёма тачпада.

Определите разъём с чёрными проводами.

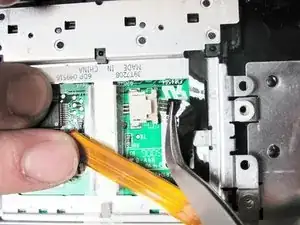

Чтобы освободить разъём, используйте пинцет, чтобы вытянуть два серых язычка.

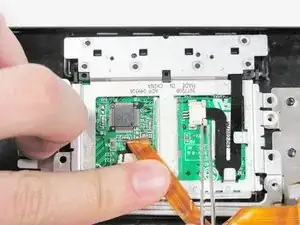

После освобождения серых язычков используйте пинцет, чтобы потянуть за чёрные провода — разъём отсоединится от гнезда.

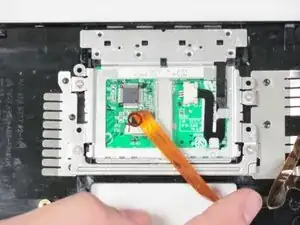

Определите разъём с оранжевыми проводами.

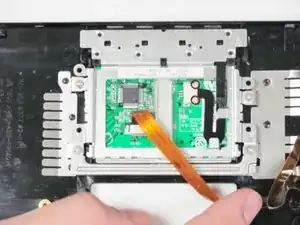

Чтобы освободить разъём, используйте пинцет и потяните оранжевый провод наружу.

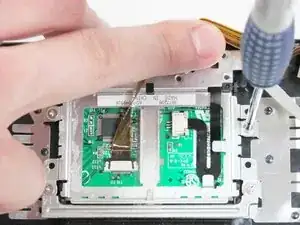

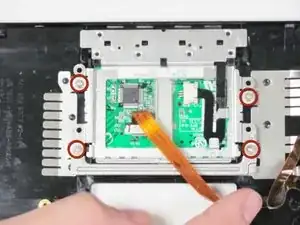

Отверткой Philips №0 отвинтите четыре винта длиной 3,4 мм, выделенные красным кругом.

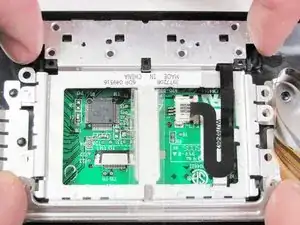

Пальцами снимите металлическую рамку вокруг тачпада, потянув вверх за каждый из четырёх углов.

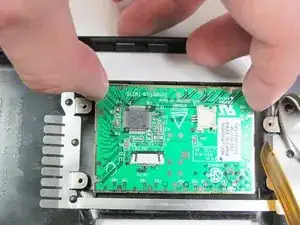

Снимите тачпад, вынув его из подлокотника пальцами.
