jp.ik Замена ЖК-дисплея Leap T304
Перед выполнением этих инструкций необходимо сначала следовать указаниям по тому, как открыть устройство.
Обратите внимание на предосторожности, указанные в руководстве.
Шаг 1

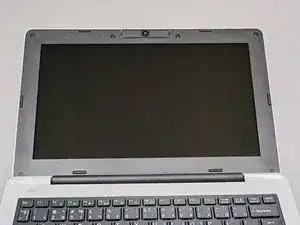

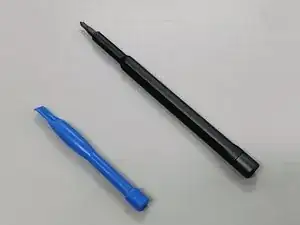

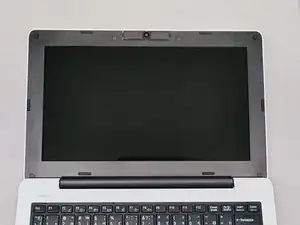

Сначала убедитесь, что ноутбук выключен, и проверьте, есть ли у вас необходимые инструменты.
Шаг 2

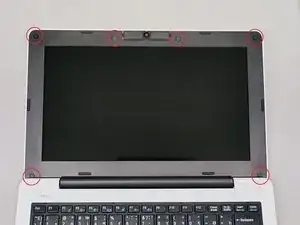

Все винты обозначены кругами. Обратите особое внимание на красные круги, так как резиновые крышки скрывают винты.

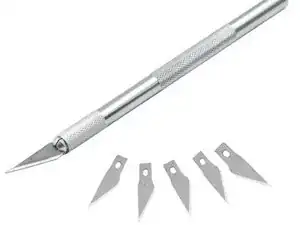

С помощью канцелярского ножа удалите все крышки винтов.
При выполнении этого действия процедуру необходимо проводить осторожно, так как крышки приклеены прочным клеем.
Шаг 3

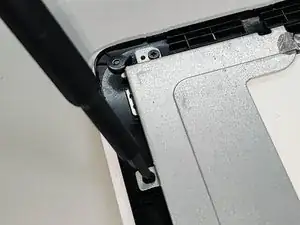

Удалите все винты крестовой отверткой PH1.
Все винты одинаковые, не беспокойтесь об их маркировке.
Шаг 4

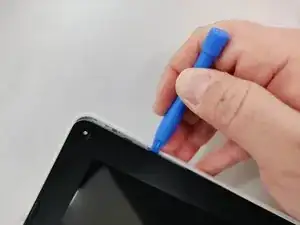

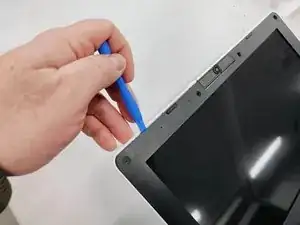

Используя пластиковый инструмент, вставьте его между пластиковыми деталями и аккуратно отожмите.

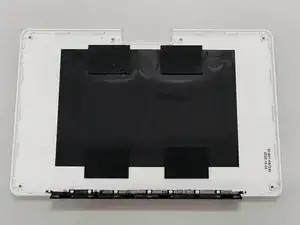

Вы почувствуете и услышите несколько щелчков — это совершенно нормально. Полностью снимите заднюю крышку ЖК-дисплея.
Шаг 5

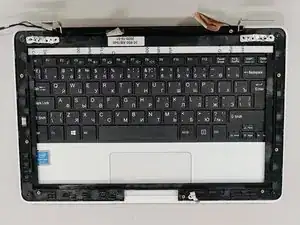

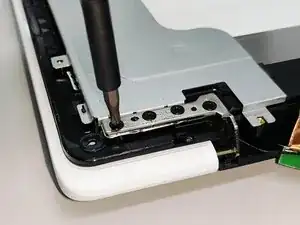

Открутите оба шарнира.
Все винты одинаковые, не беспокойтесь об их маркировке.
Шаг 6

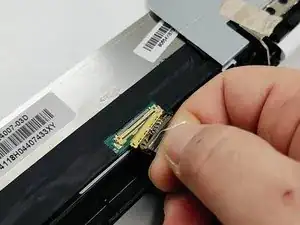

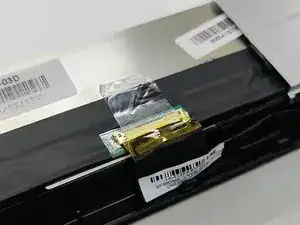

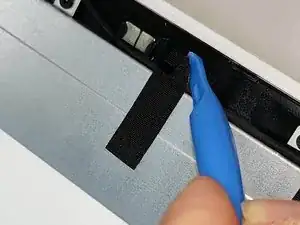

Осторожно отсоедините кабель, показанный на иллюстрации, вынув его из разъема.
Шаг 7

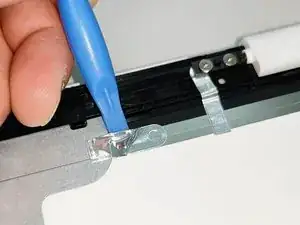

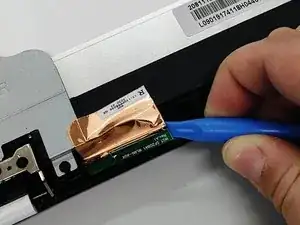

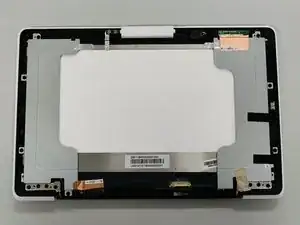

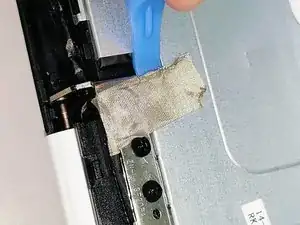

Снимите показанные на изображении микроплёнки.
Шаг 8

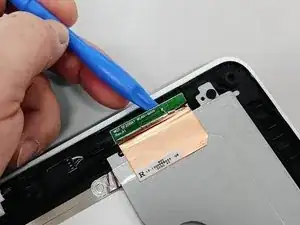

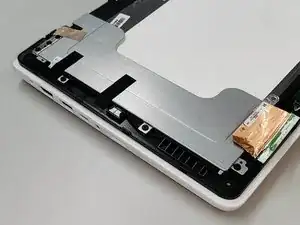

Отклейте и снимите антенны беспроводной связи.
Перед удалением антенн беспроводной связи всегда необходимо проанализировать маршрут прокладки кабелей, чтобы убедиться, что антенны будут правильно установлены в исходное положение.
Шаг 9

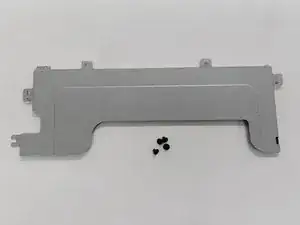

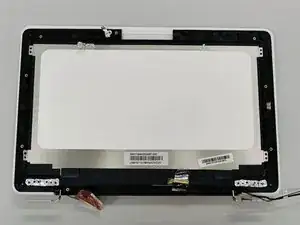

Снимите левый и правый кронштейны ЖК-дисплея.
Шаг 10

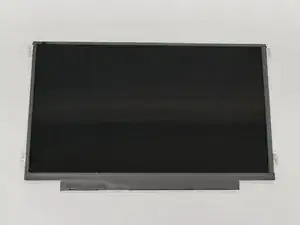

Снимите ЖК-дисплей с рамки.
Для сборки модуля ЖК-дисплея выполните предыдущие шаги в обратном порядке.
После замены ЖК-дисплея всегда проверьте, правильно ли подключен плоский кабель и закреплена ли защитная лента в исходном положении.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
