Замена ЖК-экрана IBM ThinkPad X41
Это руководство предоставляет подробные пошаговые инструкции по снятию задней панели дисплейного блока IBM ThinkPad, передней рамки экрана, всех крепежных винтов сборки и, в конечном счёте, ЖК-экрана, а также по успешной замене экрана в случае его повреждения.
Шаг 1
Откройте ноутбук и разверните его в сторону.

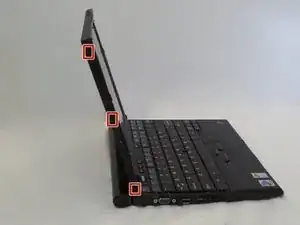

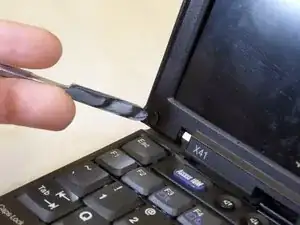

С помощью лопатки снимите 6 чёрных прямоугольных заглушек винтов (по 3 с каждой стороны)
Шаг 2

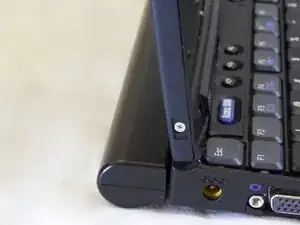

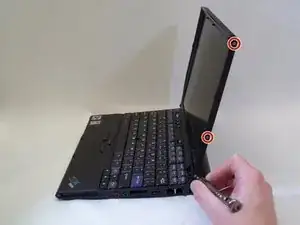

Отверткой Phillips удалите (6) винтов с крестообразным шлицем (размер PH001) длиной 3,0 мм (по 3 с каждой стороны) с боковой части крышки ЖК-экрана
Шаг 3

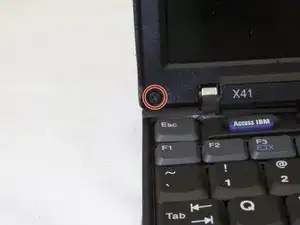

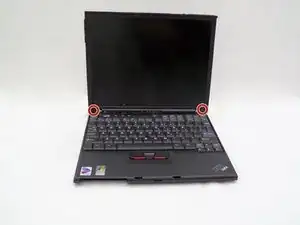

С помощью лопатки снимите две круглые чёрные заглушки винтов в нижних левом и правом углах рамки ЖК-экрана.
Шаг 4
Отверткой Phillips (размер PH001) удалите винты 3,0 мм в нижних левом и правом углах рамки ЖК-экрана
Шаг 5
Используя два пальца, потяните нижнюю часть рамки экрана на себя.
Оттяните нижнюю часть рамки экрана примерно на 1 дюйм от ЖК-экрана.

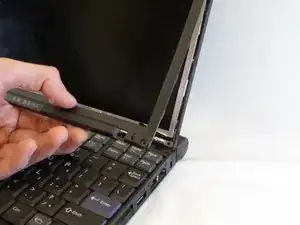

Затем потяните рамку экрана вниз и отведите её от ЖК-экрана.
Шаг 6

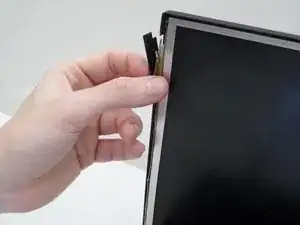

Указательным и большим пальцем аккуратно приподнимите и отведите защёлку корпуса с боковой стороны сборки экрана.
Шаг 7

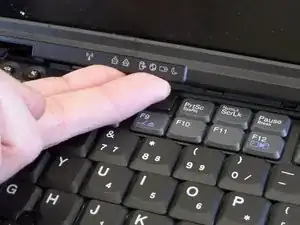

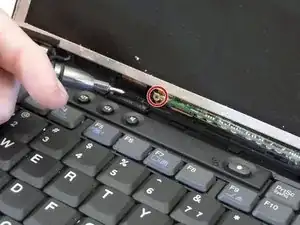

Используйте отвертку Phillips, чтобы снять внутреннюю опорную сборку ЖК-экрана над клавишей F6.
Шаг 8

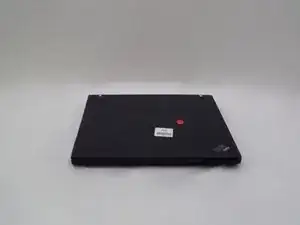

Закройте ноутбук и разверните так, чтобы задняя сторона ноутбука была обращена к вам.

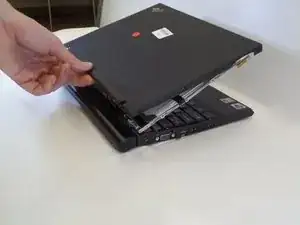

Большим и указательным пальцами аккуратно отожмите заднюю крышку корпуса ЖК-экрана от ноутбука.
Шаг 9

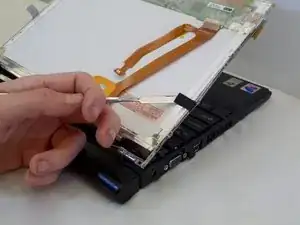

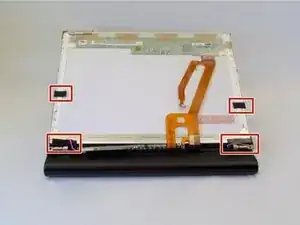

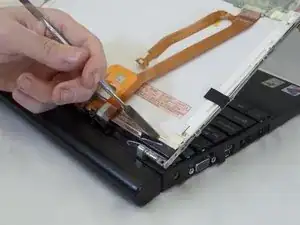

С помощью лопатки удалите чёрную прямоугольную клейкую ленту-фиксатор.
Шаг 10

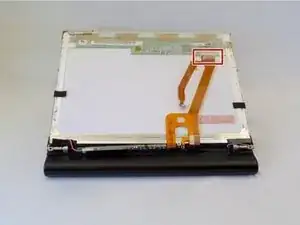

Аккуратно отсоедините оранжевый кабель от задней части ЖК-экрана.
Шаг 11

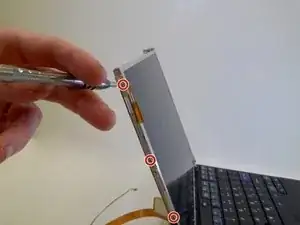

Отверткой Phillips (размер PH001) снимите винты с опорных рычагов ЖК-экрана.
Шаг 12

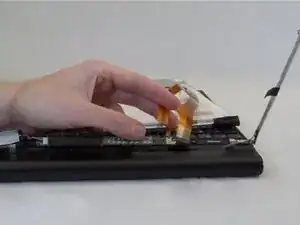

Отсоедините оранжевый кабель ЖК-экрана от небольшой платы возле клавиатуры ноутбука.
Шаг 13

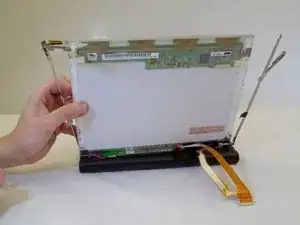

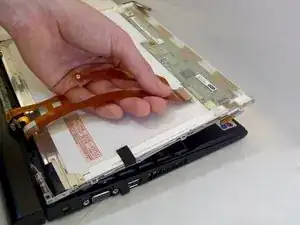

Одной рукой аккуратно приподнимите ЖК-экран и извлеките его из опорных рычагов.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
