Замена беспроводной карты IBM Thinkpad T60
Это руководство показывает, как удалить ранее установленную беспроводную карту. Убедитесь, что Вы знакомы с руководствами по снятию подставки для ладони и клавиатуры, прежде чем приступать к этой инструкции. Помните, что всегда необходимо выключать компьютер перед установкой или снятием любых аппаратных компонентов. Обязательно отключите адаптер переменного тока и все кабели от компьютера. Если компьютер был включён, подождите несколько минут перед началом процедуры, чтобы все детали остыла.
Шаг 1
Переверните компьютер, чтобы увидеть маленькую защёлку на аккумуляторе, расположенную у верхней части Thinkpad.
Сдвиньте защёлку вправо пальцем, чтобы разблокировать аккумулятор.
Шаг 2
Когда защёлка окажется в разблокированном положении (край справа), вытащите аккумулятор наружу, отодвинув его от Thinkpad.
Аккумулятор теперь отключён.
Шаг 3
Используя отвертку Phillips №0, отвинтите четыре винта длиной 17,0 мм.
Шаг 4
Переверните компьютер обратно, чтобы клавиатура была сверху.
Откройте дисплей, чтобы получить доступ к подставке для ладони. Нажмите по бокам подставки для ладони, чтобы она немного выгнулась в середине. Аккуратно поднимите её от корпуса компьютера.
Шаг 5
Слегка приподнимите подставку для ладони от корпуса компьютера.
К кабелю данных тачпада подставка для ладони соединена с базовым блоком. БУДЬТЕ ОСТОРОЖНЫ!
Отключите коннектор, потянув вверх белую язычок.
Шаг 6
Переверните Thinkpad так, чтобы был виден низ.
Используя отвертку Phillips №0, отвинтите винт длиной 17,0 мм.
Шаг 7
Сначала переверните ноутбук обратно. Затем подденьте клавиатуру вверх пальцами немного.
Поднимите клавиатуру до тех пор, пока не увидите проводное соединение.
Шаг 8
Потяните вверх коннектор, чтобы отключить клавиатуру.
Клавиатура теперь отключена.
Шаг 9

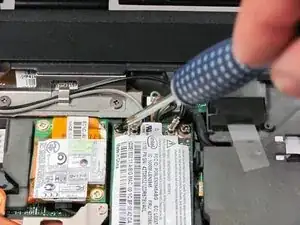

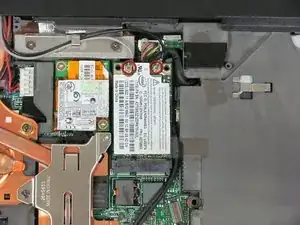

Используя отвертку Phillips №0, отвинтите два винта длиной 10,5 мм.
Шаг 10

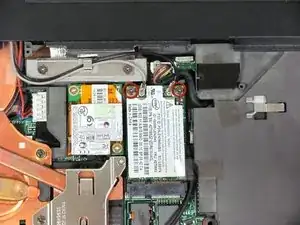

Отключите два разъёма, потянув вверх за основание серого и чёрного кабелей.
Шаг 11

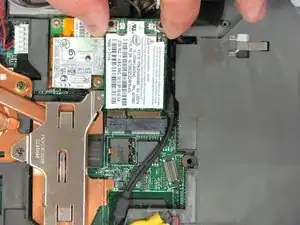

Возьмитесь за боковые стороны карты и тяните перпендикулярно слоту.
Беспроводная карта теперь отключена.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
