Замена вентилятора HP ProBook 450 G4

Выключите ноутбук.

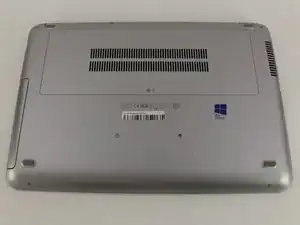

Переверните ноутбук.

Разместите ноутбук так, чтобы две вентиляционные решётки на нижней панели были обращены вверх и находились дальше от Вас.

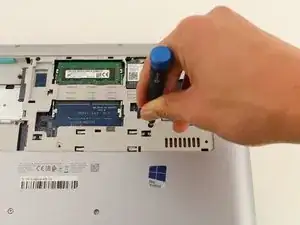

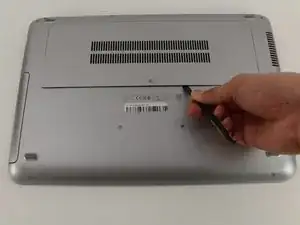

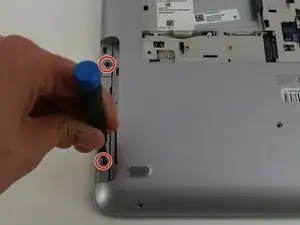

Используйте крестовую отвёртку Phillips #0, чтобы выкрутить винт 6.8 мм, который крепит вентиляционную панель к ноутбуку.

Используйте лопатку, чтобы отделить вентиляционную панель от корпуса ноутбука.

Сдвиньте вентиляционную панель с тыльной стороны ноутбука.

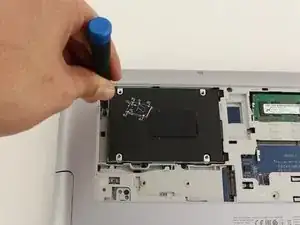

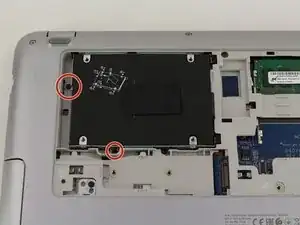

Используйте крестовую отвёртку Phillips #0, чтобы выкрутить чёрный винт 3.2 мм, который крепит жёсткий диск к левой части ноутбука.

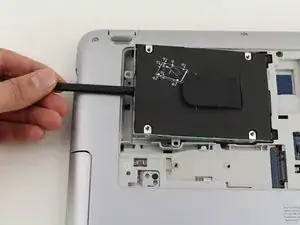

Используйте лопатку, чтобы приподнять левую сторону жёсткого диска.

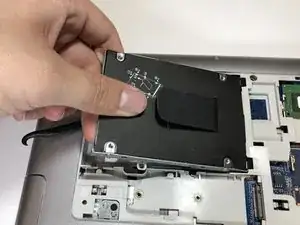

Потяните жёсткий диск по диагонали влево, чтобы освободить его из корпуса ноутбука.

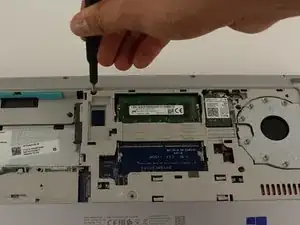

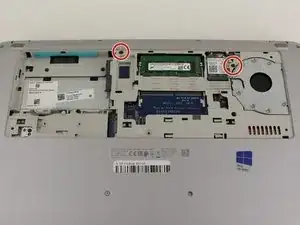

Снимите винт T8 Torx 6.6 мм, расположенный под местом, где ранее был жёсткий диск.

Снимите винт T8 Torx 6.6 мм, расположенный ниже и слева от круглого серебристо-чёрного вентилятора.

Используйте лопатку, чтобы нажать на две чёрные защёлки, расположенные под местом, где был жёсткий диск.

Надавливайте на чёрные защёлки до тех пор, пока они не освободятся и не выскочат.

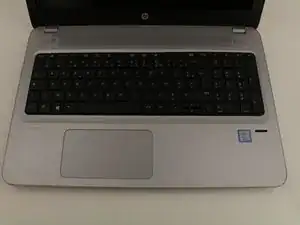

Разместите ноутбук так, чтобы клавиатура была обращена вверх и к Вам.

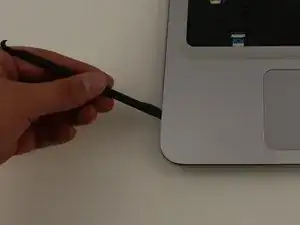

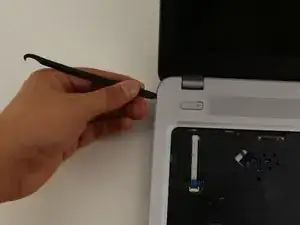

Вставьте лопатку между краем клавиатуры и рамкой корпуса.

Проведите лопаткой по краю клавиатуры, пока клавиатура не ослабнет.

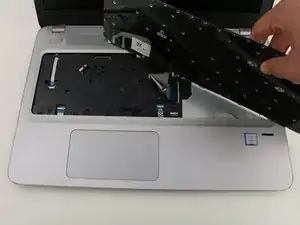

Аккуратно оттяните клавиатуру от корпуса ноутбука.

Не отрывайте клавиатуру полностью, под ней по-прежнему находится соединительный кабель, который нужно отключить.

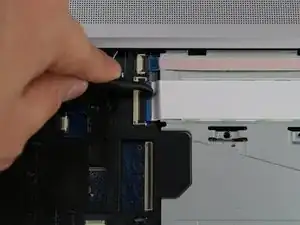

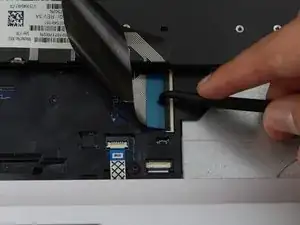

Используйте лопатку, чтобы осторожно приподнять чёрную фиксирующую планку в разъёме клавиатуры.

Вытяните ленточный кабель клавиатуры из разъёма.

Снимите клавиатуру.

Чтобы повторно подключить ленточный кабель клавиатуры, вставьте его в разъём и опустите фиксирующую планку вниз.

Переверните ноутбук обратно.

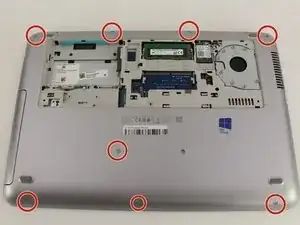

Снимите восемь винтов T8 Torx 6.8 мм на тыльной стороне ноутбука.

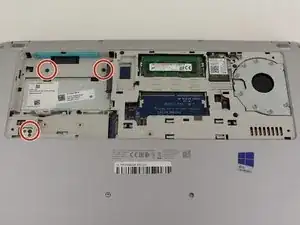

Используйте крестовую отвёртку Phillips #0, чтобы выкрутить три винта 6.6 мм в верхнем левом углу ноутбука.

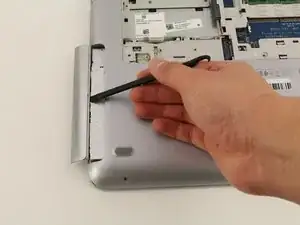

Используйте лопатку, чтобы сдвинуть оптический привод из корпуса ноутбука.

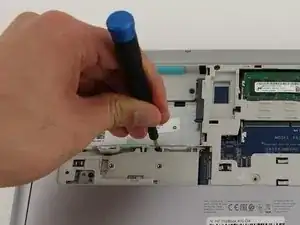

Используйте крестовую отвёртку Phillips #0, чтобы выкрутить два винта 3.2 мм, которые находятся под местом, где раньше был оптический привод.

Используйте крестовую отвёртку Phillips #0, чтобы выкрутить два винта 6.6 мм.

Переверните ноутбук обратно так, чтобы он был обращён экраном вверх.

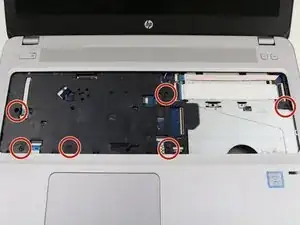

Снимите шесть винтов T8 Torx 6.6 мм под местом, где ранее была клавиатура.

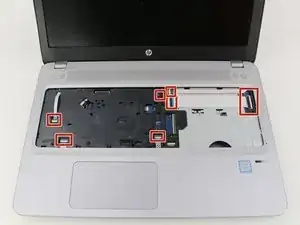

Используйте лопатку, чтобы отключить девять кабельных соединителей, которые фиксируют верхнюю панель ноутбука к корпусу.

Будьте особенно осторожны при отключении кабельных соединителей, так как они легко рвутся.

Вставьте лопатку между верхней панелью ноутбука и её внешней рамкой.

Проведите лопаткой по краю ноутбука, пока верхняя панель не снимется.

Снимите верхнюю панель.

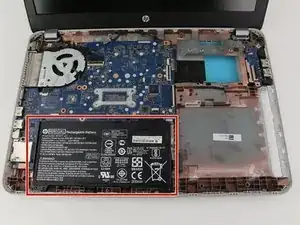

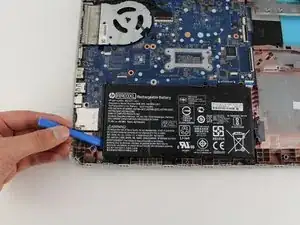

Вставьте инструмент для вскрытия под левую сторону батареи, чтобы извлечь её из ноутбука.

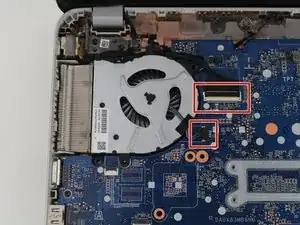

Используйте лопатку, чтобы отсоединить два разъёма кабелей, которые крепят вентилятор к ноутбуку.

Будьте особо осторожны при отсоединении разъёмов кабелей — они легко рвутся.

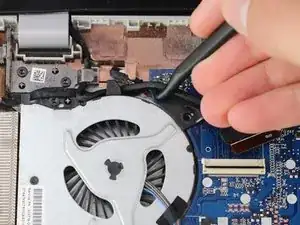

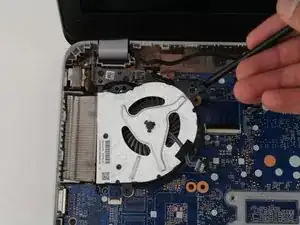

Подденьте лопаткой чёрный провод, который лежит поверх вентилятора.

С помощью лопатки отведите чёрный провод от верхней части вентилятора.

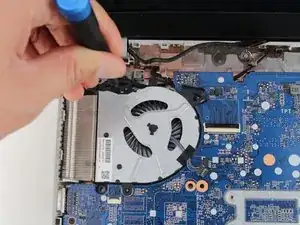

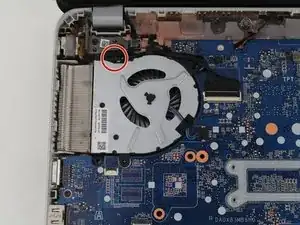

Отверткой Torx TR9 снимите чёрный винт длиной 6,6 мм, расположенный прямо над вентилятором.

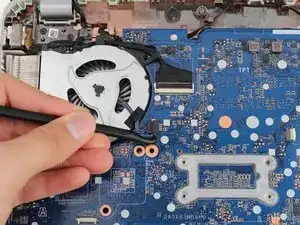

Подденьте лопаткой правую сторону вентилятора.

Аккуратно приподнимите вентилятор с помощью лопатки и выньте его из ноутбука.
