Замена вентилятора HP ProBook 450 G3

Перед началом работы убедитесь, что ноутбук выключен.

Сдвиньте фиксатор на правой стороне компьютера в центр.

Нажмите и удерживайте фиксатор на левой стороне компьютера, сдвигая его к центру.

Когда фиксаторы будут сдвинуты, извлеките батарею.

После откручивания винт останется на месте и не выпадет.

Открутите 2,5-мм винт с помощью отвёртки PH00.

Снимите крышку с компьютера, придерживая её двумя руками.

Открутите все четыре 2,5-мм винта с помощью отвёртки PH00.

Затем аккуратно потяните жёсткий диск вправо. Он должен выйти из своего отсека.

Снимите 2,5-мм винт Torx.

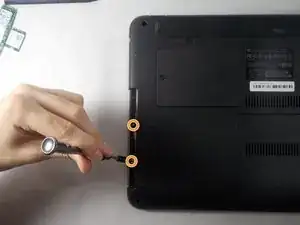

Вставьте лопатку между жёстким диском и оптическим приводом. Сдвиньте оптический привод от центра компьютера.

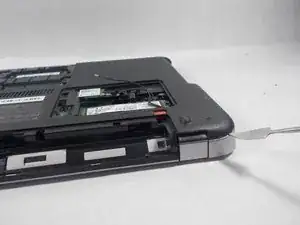

Вставьте остриё лопатки в щель, закрывающую оптический привод.

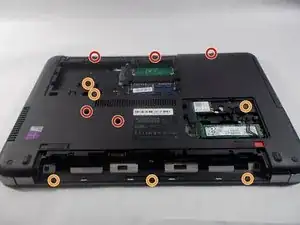

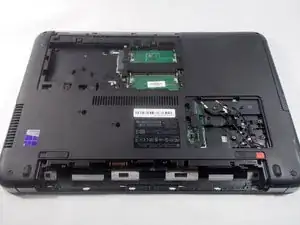

После снятия батареи, жёсткого диска и крышки оптического привода начните выкручивать все винты на нижней панели ноутбука.

Это винты Phillips 00 длиной 5 мм.

Также под батареей, крышкой оптического привода и жёстким диском находятся несколько винтов Phillips 00 длиной 2,5 мм.

После того как все винты Phillips 00 будут выкручены, используйте лопатку, чтобы снять четыре резиновые заглушки в углах. Под ними находятся четыре винта Torx T8 длиной 5 мм, которые также необходимо выкрутить.

После выкручивания всех винтов на нижней стороне переверните ноутбук и откройте его, чтобы был виден клавиатура.

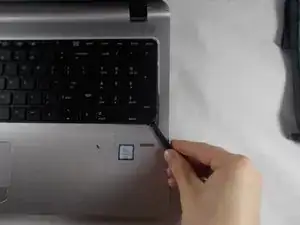

Чтобы снять клавиатуру, аккуратно вставьте лопатку под неё с одной из сторон и по краю сдвиньте, чтобы отсоединить защёлки.

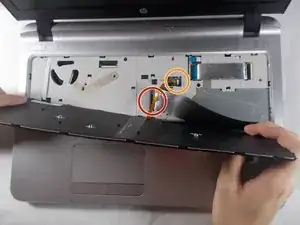

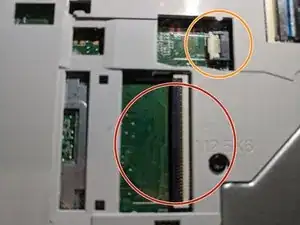

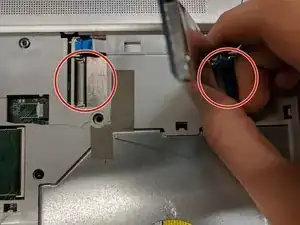

После снятия клавиатуры вы увидите два шлейфа, соединяющих клавиатуру с ноутбуком. Два фиксатора удерживают шлейфы на месте. Чтобы открыть фиксаторы, вставьте лопатку под каждый и поднимите его, чтобы освободить шлейф.

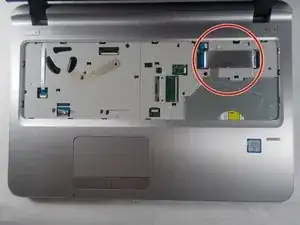

Аналогичным образом отсоедините шлейф, соединяющий материнскую плату с платой беспроводной связи.

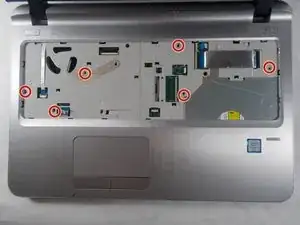

Под местом, где была клавиатура, находятся дополнительные винты Phillips 00 длиной 5 мм. Выкрутите все из них.

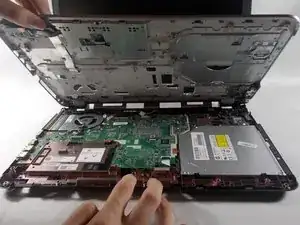

После выкручивания всех винтов можно открыть корпус ноутбука. Для этого вставьте металлическую лопатку между верхней и нижней частями корпуса. Медленно продвигайтесь по периметру, отщёлкивая защёлки, которые соединяют корпус.

После разделения частей корпуса снимите металлическую часть корпуса с ноутбука.

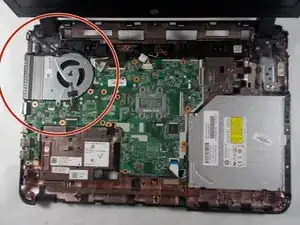

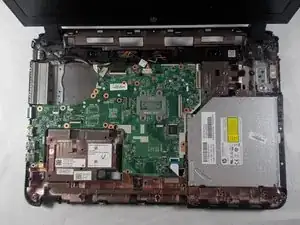

После снятия верхней части корпуса станет доступен вентилятор и другие внутренние компоненты.

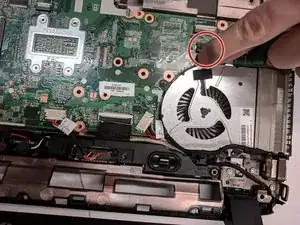

Чтобы снять вентилятор, начните с отсоединения этого шлейфа, как это было сделано на шаге 3.

После отсоединения шлейфа вы увидите винт Phillips 00 длиной 2,5 мм, который крепит вентилятор. Выкрутите его, после чего вентилятор можно будет извлечь.
