Замена дочерней платы USB в HP ProBook 450 G4

Выключите ноутбук.

Переверните ноутбук.

Разместите ноутбук так, чтобы два вентиляционных отверстия на нижней панели были направлены вверх и находились дальше от вас.

Отверткой Phillips #0 отверните винт 6.8 мм, который крепит вентиляционную панель к корпусу ноутбука.

Используйте лопатку, чтобы отделить вентиляционную панель от корпуса ноутбука.

Сдвиньте вентиляционную панель с задней части ноутбука.

Отверткой Phillips #0 отверните чёрный винт 3.2 мм, который фиксирует жёсткий диск с левой стороны ноутбука.

С помощью лопатки приподнимите левую сторону жёсткого диска.

Потяните жёсткий диск по диагонали влево, чтобы освободить его от корпуса ноутбука.

Отверните винт T8 Torx 6.6 мм, расположенный ниже того места, где раньше находился жёсткий диск.

Отверните винт T8 Torx 6.6 мм, расположенный ниже и слева от круглого серебристо-чёрного вентилятора.

С помощью лопатки нажмите вниз на две чёрные защёлки, находящиеся под местом, где раньше стоял жёсткий диск.

Надавите на чёрные защёлки, пока они не освободятся и не выскочат.

Разместите ноутбук так, чтобы клавиатура была направлена вверх и находилась перед вами.

Вставьте лопатку между краем клавиатуры и рамкой корпуса.

Проведите лопаткой по краю клавиатуры, пока клавиатура не ослабнет.

Аккуратно оттяните клавиатуру от корпуса ноутбука.

Не тяните клавиатуру полностью — под ней находится соединительный кабель, который нужно отключить.

Используйте лопатку, чтобы аккуратно приподнять чёрный фиксатор на разъёме клавиатуры.

Вытяните ленточный кабель клавиатуры из разъёма.

Снимите клавиатуру.

Чтобы подключить клавиатуру обратно, вставьте ленточный кабель в разъём и опустите фиксатор.

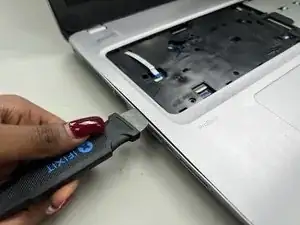

Вставьте джимми между верхней частью корпуса ноутбука и её внешней рамкой.

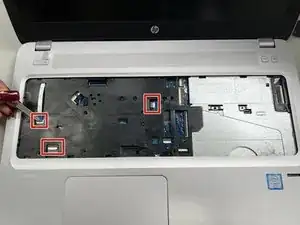

С помощью лопатки отсоедините три кабельных разъёма.

Отверткой Phillips #0 отверните винт 3.2 мм.

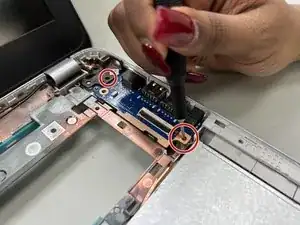

Отверткой Phillips #0 выньте два винта 3 мм с дочерней платы.

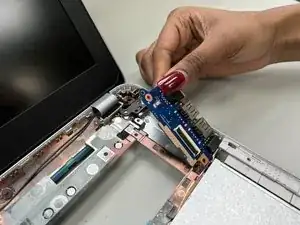

Поднимите дочернюю плату, чтобы извлечь её из ноутбука.
