Замена охлаждающего вентилятора в HP ProBook 455 G1

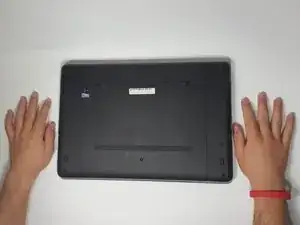

Переверните компьютер так, чтобы он стоял платформой вниз, и вы видели нижнюю часть ноутбука.

Перед снятием батареи убедитесь, что компьютер выключен и сетевой кабель отключён от компьютера.

Сдвиньте две защёлки фиксации батареи к центру ноутбука, чтобы освободить батарею.

Поднимите батарею под углом.

Извлеките её из ноутбука.

Сдвиньте две защёлки, упомянутые при снятии батареи, чтобы освободить сервисную панель.

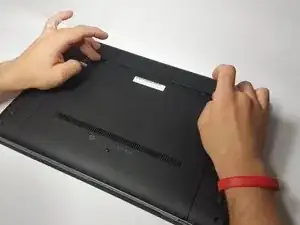

Сдвиньте сервисную панель к себе, используя большие пальцы.

Поднимите её, чтобы снять панель и получить доступ к внутренним компонентам компьютера.

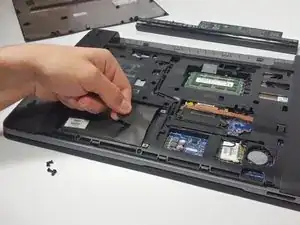

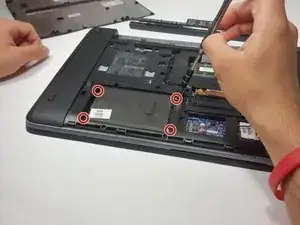

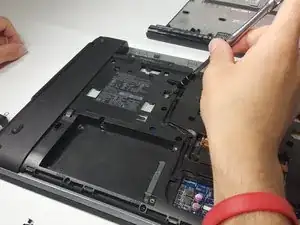

Отвинтите четырьмя винтами Phillips 3 мм, крепящие жёсткий диск к компьютеру, используя крестообразную отвёртку Phillips #0.

Потяните язычок крышки жёсткого диска влево, чтобы отключить жёсткий диск от компьютера.

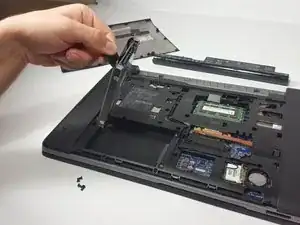

Наконец, используя тот же язычок, поднимите жёсткий диск и извлеките его из разъёма.

Отвинтите винт 6 мм, который фиксирует оптический привод в компьютере, используя крестообразную отвёртку P0.

Он находится в верхней левой части компьютера, в небольшом квадратном отверстии рамы.

Крестообразная отвёртка имеет наконечник в форме "+". P0 — обозначение размера этой крестообразной отвёртки.

С помощью отвёртки аккуратно сдвиньте серебристую защёлку, к которой был закреплён винт, влево, чтобы освободить оптический привод от компьютера.

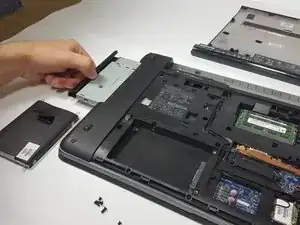

Оптический привод выдвинется из боковой части ноутбука. Медленно извлеките его из компьютера.

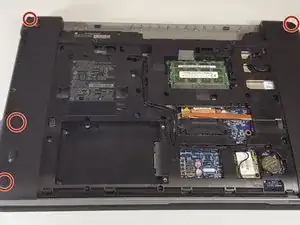

Используйте пинцет, чтобы снять шесть резиновых заглушек на боковых краях ноутбука.

Эти заглушки закрывают шесть дополнительных винтов, которые нужно удалить.

Отвинтите 13 винтов Torx 6 мм на нижней рамке ноутбука, используя отвёртку Torx T8.

Отвинтите 2 крестообразных винта Phillips 6 мм на нижней рамке ноутбука, используя отвёртку Phillips P0.

Два крестообразных винта 6 мм можно идентифицировать по небольшому значку клавиатуры рядом.

Снимите 2 крестообразных винта Phillips 3 мм с края рамки там, где ранее находился оптический привод.

Снимите 5 крестообразных винтов Phillips 3 мм из области, где ранее находилась батарея.

Отвёртка Torx имеет наконечник в виде шестиконечной звезды. T8 — обозначение размера этой Torx-отвёртки.

Крестообразная отвёртка имеет наконечник в форме "+". P0 — обозначение размера этой крестообразной отвёртки.

Поставьте компьютер в вертикальное положение и откройте крышку так, чтобы он был перед вами.

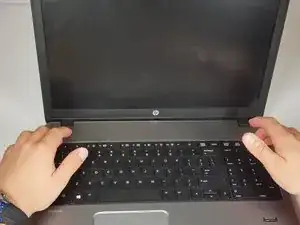

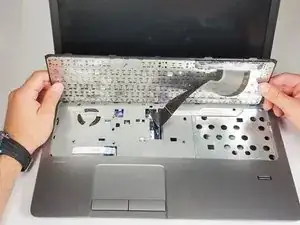

Возьмите клавиатуру и сдвиньте её немного к себе, чтобы она вышла из зацепления с верхней крышкой.

Медленно приподнимите клавиатуру под углом.

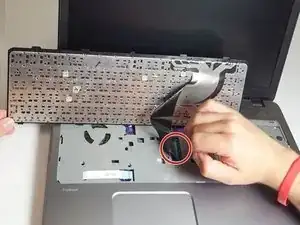

Отключите шлейф клавиатуры, аккуратно отжав тонкий чёрный фиксатор разъёма и отделив клавиатуру от остальной части ноутбука.

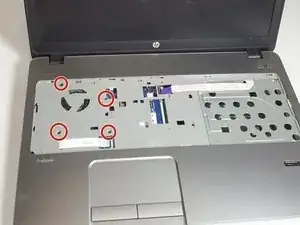

Отвинтите 4 винта Torx 6 мм, расположенные под клавиатурой, используя отвёртку Torx T8.

Отвёртка Torx имеет наконечник в виде шестиконечной звезды. T8 — обозначение размера этой Torx-отвёртки.

Отключите 3 шлейфа от материнской платы, аккуратно отжав тонкие чёрные фиксирующие защёлки и вынув кабель из разъёма.

Отключите небольшой разъём от материнской платы, сдвинув его из порта.

Шлейфы — это полоски тонкого материала с синими или фиолетовыми конца ми.

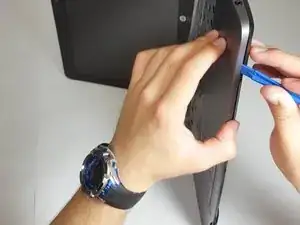

Используя пластиковый инструмент для открывания, медленно и аккуратно отделите верхнюю крышку от нижней рамки.

Не выполняйте этот шаг слишком быстро или грубо, так как между рамками подключён скрытый кабель.

Убедитесь, что все винты, указанные в предыдущих шагах, удалены. Если какие‑то винты останутся, рамки не разделятся.

Аккуратно отключите ту скрытую ленточную шлейф от материнской платы.

После отключения шлейфа полностью разъедините обе части и снова установите ноутбук в вертикальное положение перед собой.

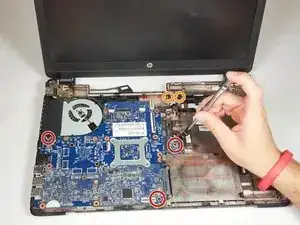

Удалите 3 винта Phillips длиной 4 миллиметра, которыми материнская плата и плата расширения DVD/CD дисковода крепятся к корпусу ноутбука.

Удалите 2 винта Phillips длиной 4 миллиметра, которыми разъём подключения батареи крепится к корпусу ноутбука.

Отвёртка Phillips — это отвёртка с наконечником в форме "+" .

Отключите ленточный шлейф, подключённый к материнской плате.

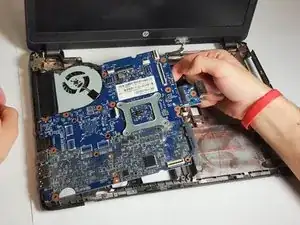

Поднимите правую сторону материнской платы под углом.

Продолжайте подтягивать материнскую плату вверх и вправо, чтобы полностью отсоединить её от ноутбука.

Переверните материнскую плату и положите её ровно так, чтобы была видна медная «L»-образная деталь.

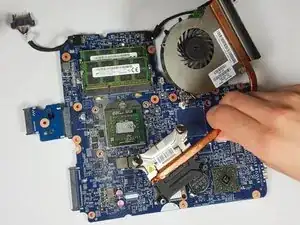

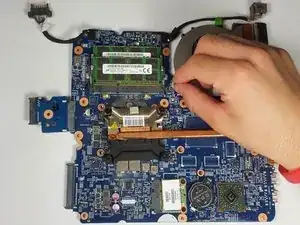

Ослабьте 4 винта Phillips длиной 5,5 миллиметра, которыми система охлаждения крепится к материнской плате.

Эти винты нельзя полностью вывернуть из компонента вентилятора. Отвинтите их настолько, чтобы компонент системы охлаждения отделился от материнской платы.

Отвёртка Phillips — это отвёртка с наконечником в форме "+" .

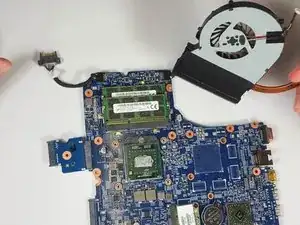

Отключите маленький кабель, соединяющий вентилятор с материнской платой.

Поднимите вентилятор с материнской платы, чтобы полностью снять его.
