Замена материнской платы HP Pavilion HDX9000

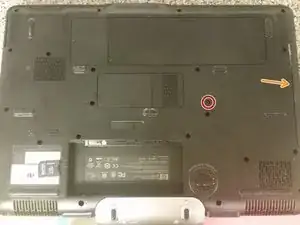

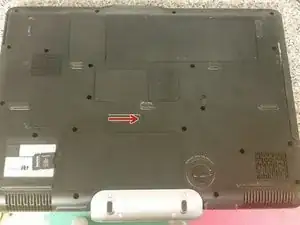

Сдвиньте защёлку батареи вправо, как показано на изображении, чтобы освободить батарею.

Снимите один винт, фиксирующий дисковод.

Потяните за фронтальную панель дисковода, чтобы извлечь дисковод.

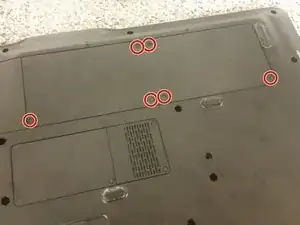

Отверните шесть винтов с неотделяемыми головками, фиксирующих крышку отсека жёсткого диска к корпусу.

Отверните неотделяемый винт, фиксирующий каждый жёсткий диск.

Сдвиньте каждый карман по его защёлке от разъёма SATA и извлеките карман из компьютера.

Удалите два винта M2.5x8, крепящие клавиатуру.

Удалите четыре винта M2.5x5, крепящие клавиатуру.

Удалите два неотделяемых винта, фиксирующих крышку ТВ-карты к корпусу.

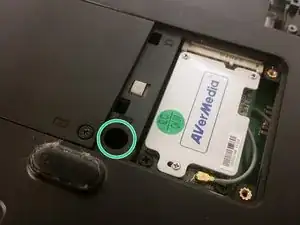

Снимите крышку, чтобы получить доступ к ещё одному длинному винту клавиатуры.

Переверните компьютер и откройте его. Затем аккуратно подденьте клавиатуру спереди (под клавиатурой). Осторожно — есть клей.

Отсоедините разъём клавиатуры.

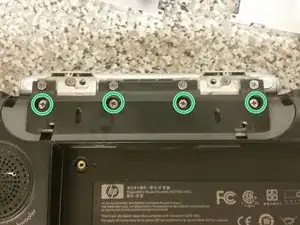

Снимите четыре заглушки винтов, затем каждый из винтов M3x8 под ними. Внимание: эти винты отличаются от остальных.

Крышка петли затем сдвигается назад и снимается.

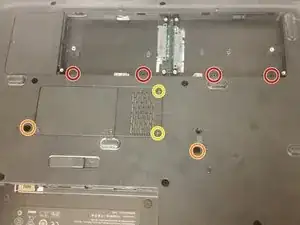

Удалите семь винтов M2.5x8, фиксирующих панель под ладонь. На эти винты указывают стрелки.

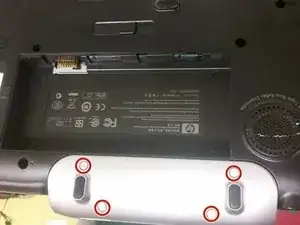

Удалите четыре нестандартных винта M2.5x4 с широкой головкой под местом расположения батареи.

Также есть ещё один винт под местом, где была фронтальная панель дисковода; на нём есть заглушка. Этот винт также обозначен стрелкой. Этот винт имеет размер M2.5x4.

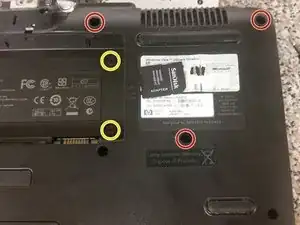

Удалите четыре винта M3x12. Эти винты тоже отличаются от остальных, поэтому держите их отдельно.

Переверните ноутбук, откройте его и потяните панель под ладонь вверх (или используйте пластиковую лопаточку).

Снова переверните ноутбук и удалите десять винтов M2.5x8, фиксирующих панель под ладонь к корпусу.

Снимите две заглушки винтов на винтах под местом фронтальной панели дисковода, затем удалите каждый винт M2.5x4.

Удалите четыре винта M2.5x5, фиксирующие панель под ладонь к корпусу.

Удалите два винта M2.5x11, фиксирующие панель под ладонь к корпусу.

Переверните ноутбук, и...

...подождите, не тяните панель под ладонь сразу!

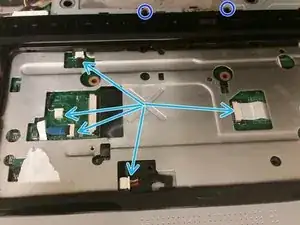

Отключите каждый кабель.

Удалите два винта M2.5x5, после чего можно пройтись пластиковым инструментом и отделить панель под ладонь от корпуса.

Отсоедините кабели сабвуфера и вентилятора процессора.

Удалите три винта M2.5x8, фиксирующих сабвуфер к корпусу.

Не затягивайте эти винты слишком сильно при повторной установке сабвуфера!

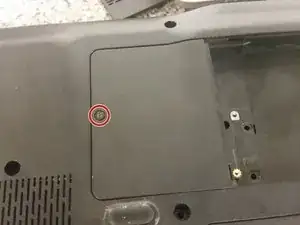

Переверните ноутбук и отвинтите неотделяемый винт, фиксирующий крышку Wi‑Fi к корпусу.

Снимите каждую антенну с Wi‑Fi карты, потянув вверх за её разъём.

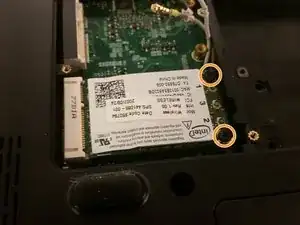

Удалите два винта M2.5x5, фиксирующих Wi‑Fi карту, и извлеките карту.

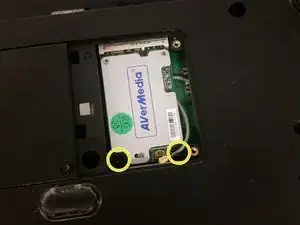

Удалите два винта M2.5x5, фиксирующих ТВ‑тюнер, и извлеките карту.

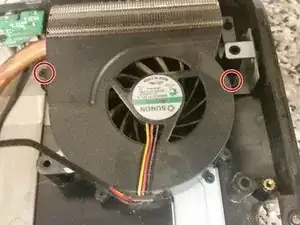

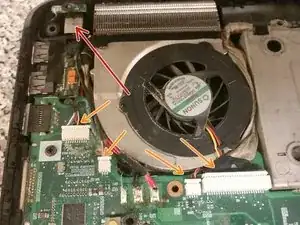

Удалите два винта M2.5x8, фиксирующих вентилятор процессора к корпусу, и снимите вентилятор.

Поднимите и извлеките разъём питания.

Вытащите все четыре антенны из-под материнской платы.

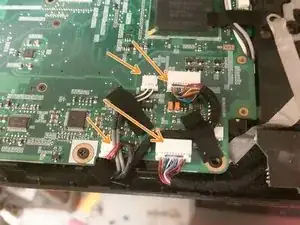

Отсоедините все кабельные разъёмы от материнской платы.

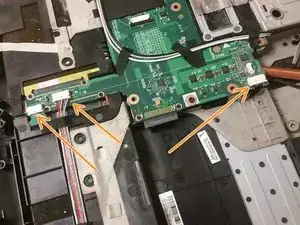

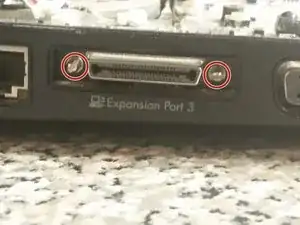

Удалите по два винта M1.5x9 с каждой стороны разъёма расширения.

Удалите четыре винта M2.5x4, фиксирующие материнскую плату к корпусу.

Отверните один неотделяемый винт, фиксирующий вентилятор видеокарты к корпусу.

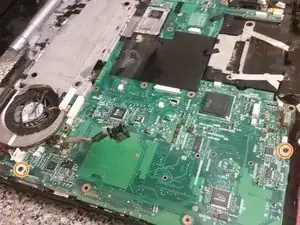

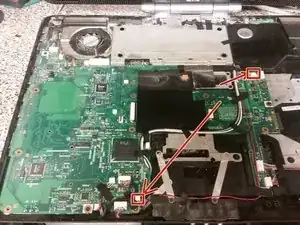

Медленно потяните правую сторону материнской платы вверх — затем она выйдет.

Поздравляем, вы справились! Теперь нужно перенести охладители, процессор и видеокарту на новую материнскую плату.
