Замена вентилятора HP Pavilion dv6-1245dx

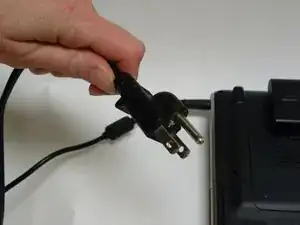

Выключите компьютер и отсоедините его от электросети.

Отсоедините шнур питания от боковой панели ноутбука.

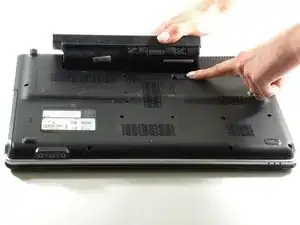

Извлеките аккумулятор, сдвинув и удерживая защёлку батареи влево.

Удерживая защёлку, приподнимите аккумулятор из отсека и отложите в сторону.

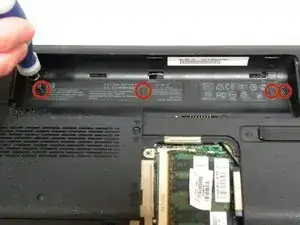

Снимите четыре винта из отсека батареи при помощи отвёртки Phillips #00.

Винты имеют длину 4 мм и головки 4 мм в ширину.

Для всех операций по выкручиванию/ослаблению винтов в этом руководстве потребуется отвёртка Phillips #00.

Начиная с четырёх углов ноутбука, снимите все оставшиеся винты с корпуса. Всего необходимо удалить десять винтов.

Все десять винтов имеют длину 7 мм и головки 4 мм в ширину.

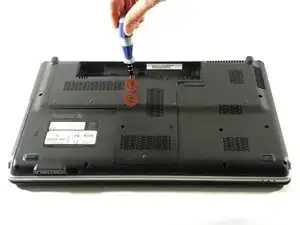

Ослабьте винты крышки отсека жёсткого диска.

Винты не вывинчиваются полностью.

Снимите крышку отсека жёсткого диска и отложите в сторону.

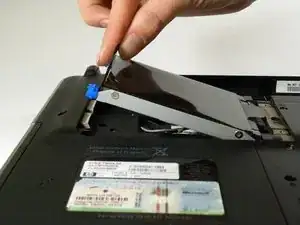

Извлеките жёсткий диск, потянув за пластиковую ленту Mylar и аккуратно приподнимая, поскольку он всё ещё подключён к системной плате кабелем.

Перед снятием жёсткого диска убедитесь, что компьютер выключен и отключён от сети.

Разрядите статическое электричество перед тем, как прикасаться к жёсткому диску.

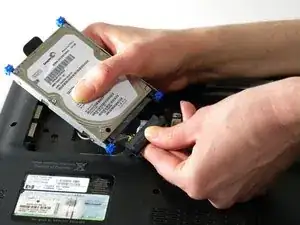

Отсоедините жёсткий диск от кабеля, разъединив их в месте разъёма. Кабель может быть трудно отсоединить, поэтому, действуя аккуратно, придётся приложить усилие, чтобы разъединить соединение.

После извлечения жёсткого диска не прикасайтесь к контакту разъёма.

Ослабьте винты крышки отсека модулей памяти.

Винты не вывинчиваются полностью.

Снимите крышку отсека модулей памяти и отложите в сторону.

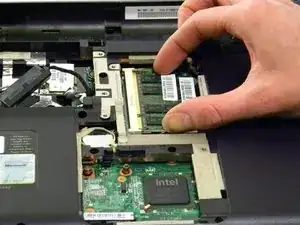

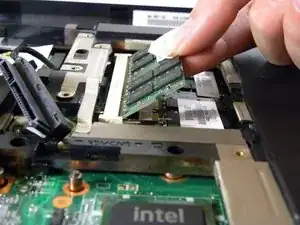

Удалите два модуля памяти, раздвинув две серебристые фиксирующие скобы большим и указательным пальцами. Потяните и приподнимите зелёный модуль памяти под углом 45 градусов, затем выньте модуль из компьютера.

Повторите для второго модуля памяти, расположенного прямо под первым.

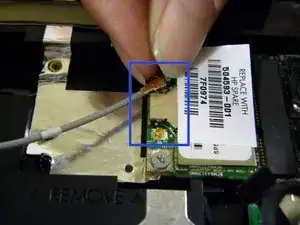

Отсоедините оба антеннных кабеля WLAN — чёрный и белый (или серый) — от модуля WLAN, аккуратно приподняв их у золотой основы.

Кабели имеют наклейки с маркировкой «1» и «2». Эти кабели подключаются к контактам «J1» и «J2» на модуле WLAN.

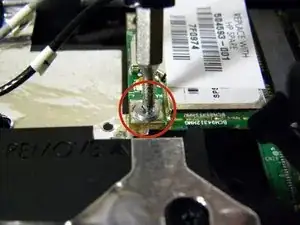

Удалите один серебристый винт, фиксирующий модуль WLAN, и выньте модуль из разъёма под углом 45 градусов.

Винт имеет длину 4 мм и головку 4 мм в ширину.

Отсоедините разъём жёсткого диска от системной платы, приподняв ленту Mylar.

Удалите винт, фиксирующий оптический привод в корпусе компьютера.

Винт должен быть полностью удалён, чтобы оптический привод можно было извлечь.

Винт имеет длину 7 мм и головку 4 мм в ширину.

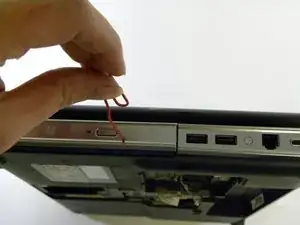

Вставьте скрепку в отверстие механизма аварийного извлечения лотка оптического привода. Лоток автоматически выйдет, когда скрепка дотянется до защёлки.

Перед извлечением оптического привода убедитесь, что в нём нет диска. Как и все приводы, оптические приводы хрупки, поэтому обращайтесь осторожно.

Может потребоваться несколько попыток, чтобы достичь отверстия аварийного извлечения, так как оно расположено достаточно глубоко внутри привода.

Удалите 4 винта, отмеченные символами клавиатуры. Один расположен слева от отсека памяти, два — в отсеке жёсткого диска, и один — в отсеке батареи.

Винты имеют длину 7 мм и головки 4 мм в ширину.

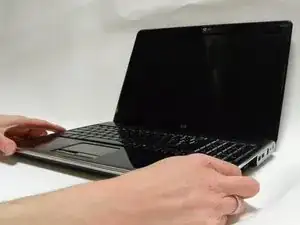

Переверните компьютер так, чтобы клавиатура была обращена к вам.

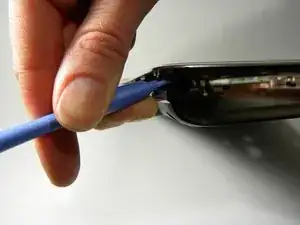

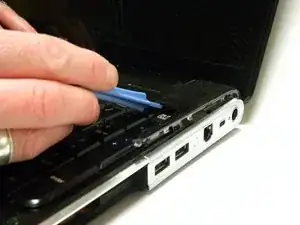

Используя пластиковый инструмент для открывания, подденьте крышку переключателей, вставив инструмент под крышку и аккуратно подтягивая вверх до освобождения крышки. Начинайте с правого верхнего угла клавиатуры.

Крышка переключателей останется соединённой с системной платой.

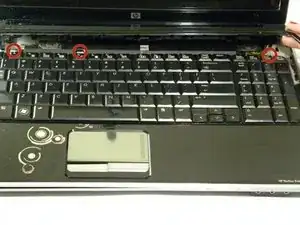

Удерживая крышку переключателей приподнятой, удалите 3 серебристых винта под ней, которые крепят клавиатуру к корпусу компьютера.

Винты имеют длину 4 мм и головки 4 мм в ширину.

Положите крышку переключателя на корпус компьютера.

Поднимите клавиатуру от основания. Она всё ещё будет прикреплена к системной плате.

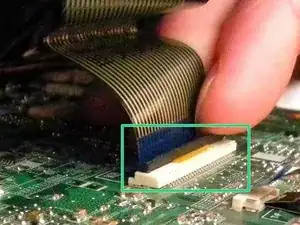

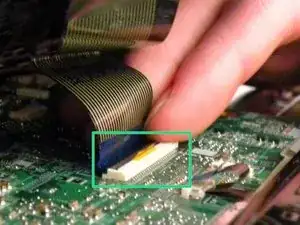

Наклоните нижний край клавиатуры вверх в сторону дисплея. Поднимите чёрную вкладку, чтобы освободить разъём шлейфа клавиатуры для съёма. Затем аккуратно потяните шлейф, удерживая синюю часть, чтобы полностью извлечь его.

Отложите клавиатуру и разъём в сторону.

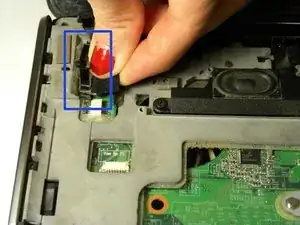

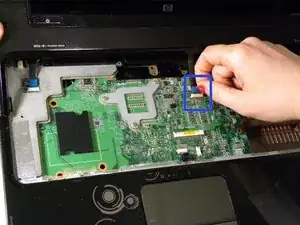

Отключите шлейф платы светодиодов от разъёма на системной плате, потянув за синюю миаловую вкладку в направлении дисплея (от себя).

Отключите шлейф платы кнопки питания от разъёма на системной плате, потянув синюю миаловую вкладку к дисплею (от себя).

Отложите крышку переключателя в сторону.

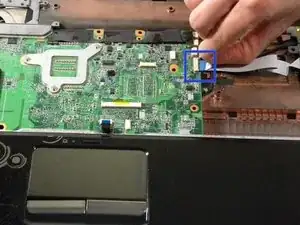

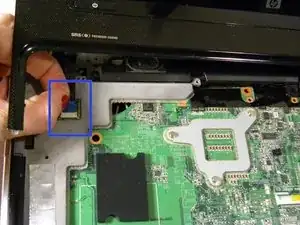

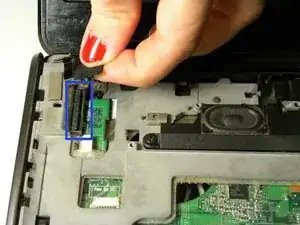

В верхнем левом углу ноутбука отключите кабель панели дисплея, поднимая миаловую вкладку вверх в сторону экрана, чтобы освободить её из разъёма.

Кабель панели дисплея может оставаться подключённым к системной плате.

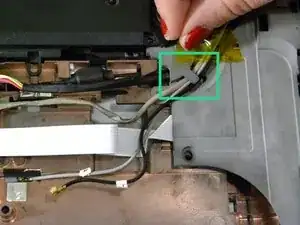

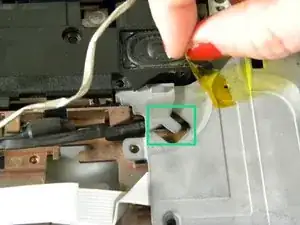

Поднимите желтую ленту, чтобы обнаружить шлейф веб-камеры/микрофона. Освободите шлейфы из-под серого зажима, встроенного в верхнюю крышку, аккуратно сдвинув их плоской лопаткой в сторону.

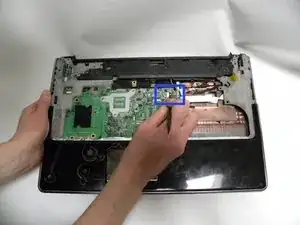

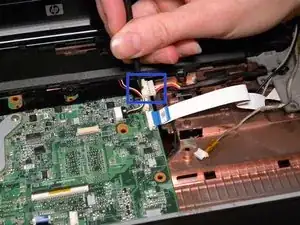

Используйте плоский конец лопатки, чтобы отсоединить серебристый шлейф веб-камеры/микрофона от системной платы, потянув белый разъём от системной платы.

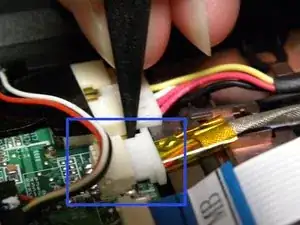

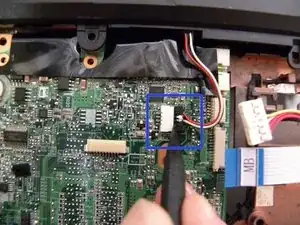

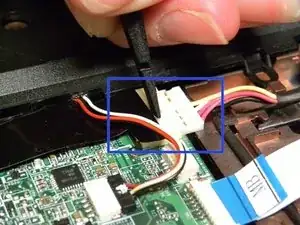

Отключите кабель питания, используя плоский конец лопатки. Аккуратно подденьте кабель, пока он полностью не отсоединится, или пока вы не сможете захватить пластиковую часть, НО НЕ провода, чтобы снять кабель.

Это может быть трудно. Инструмент должен касаться только пластиковых частей.

Отключите аудиошлейф от системной платы с помощью лопатки.

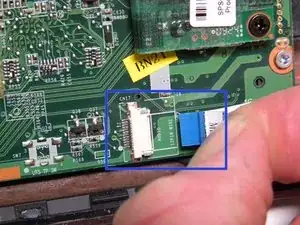

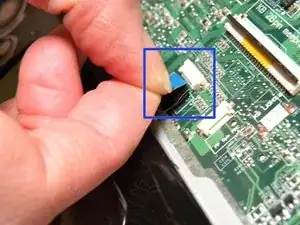

Отключите шлейф тачпада от системной платы, потянув синюю миаловую вкладку на себя.

Поддерживайте узел дисплея при удалении следующих винтов, чтобы избежать повреждения экрана.

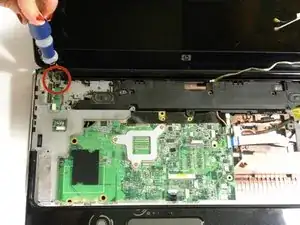

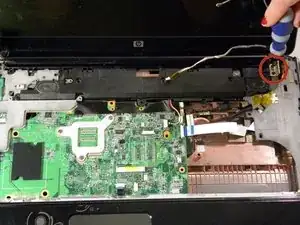

Удалите 4 винта, крепящие узел дисплея к компьютеру. Аккуратно снимите узел дисплея с компьютера и отложите в сторону.

Винты имеют длину 4 мм и головки шириной 4 мм.

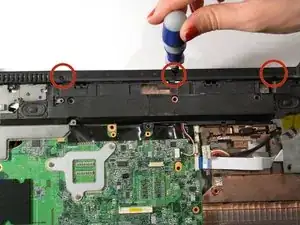

На стороне компьютера, наиболее удалённой от вас, снимите 3 чёрных винта с верхней крышки.

Винты имеют длину 4 мм и головки шириной 4 мм.

Переверните компьютер так, чтобы нижняя часть была направлена вверх, а отсек батареи — от вас.

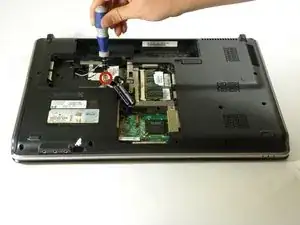

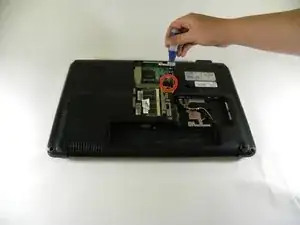

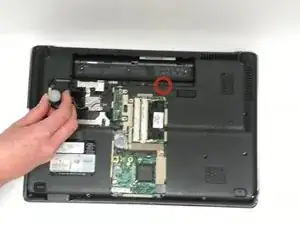

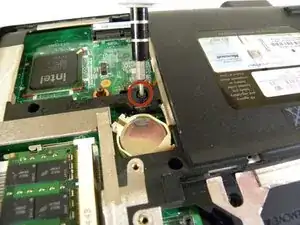

Снимите винт непосредственно над картой Intel рядом с символом телевизора.

Винт имеет длину 7 мм и головку шириной 4 мм.

Отключите шлейф тачпада от системной платы, потянув синюю миаловую вкладку на себя.

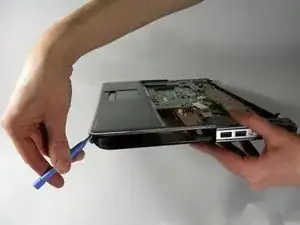

Начиная с области оптического привода, подденьте пластиковым инструментом верхнюю крышку, поднимая каждую сторону, чтобы ослабить её от корпуса компьютера.

Удалите винт, крепящий крышку к системной плате.

Винт имеет длину 4 мм и головку шириной 5 мм.

Если вам трудно снять крышку, переверните компьютер, чтобы убедиться, что вы удалили все винты, указанные в предыдущих шагах.

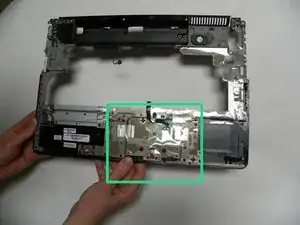

Теперь, когда верхняя крышка снята, проверьте наличие мусора или пищевых частиц, которые могли застрять под областью кнопки трекпада верхней крышки.

По желанию: используйте сжатый воздух для очистки пыли и мусора.

Если кнопка трекпада повреждена, вам потребуется заменить всю верхнюю крышку — приобретите и установите запасную часть HP номер 518789-001.

Ориентируйте компьютер так, чтобы область узла дисплея была направлена от вас.

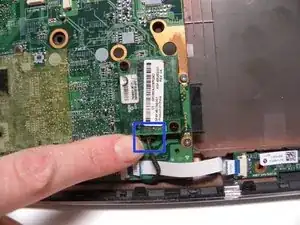

Отключите кабель модема от зелёного модемного модуля, освободив чёрный разъём модемного кабеля с помощью большого и указательного пальцев.

Возможно, придётся несколько раз переместить кабель модема туда-сюда, чтобы освободить его.

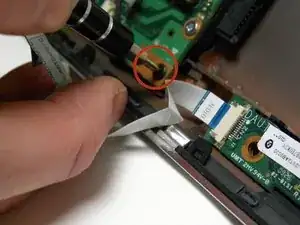

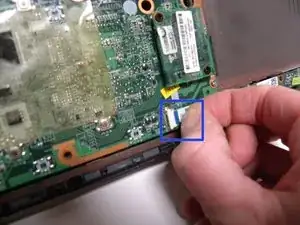

На стороне, ближе расположенной к вам, потяните вправо за синюю вкладку шлейфа аудио/инфракрасной платы, чтобы освободить его из разъёма на системной плате.

Удалите чёрный винт в нижнем правом углу системной платы.

Винт имеет длину 7 мм и головку шириной 4 мм.

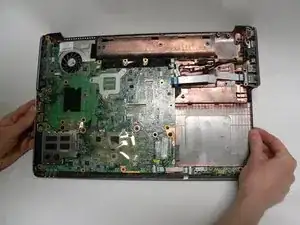

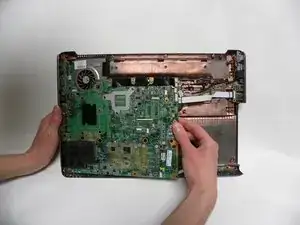

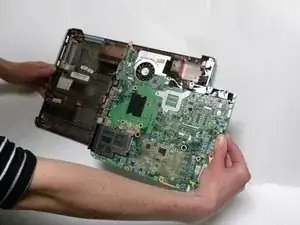

Удерживая правую сторону системной платы в области оптического привода, поднимите правый край вверх под углом. Продолжайте поднимать плату и сдвиньте её наружу под углом для извлечения.

Отложите внешнюю крышку в сторону.

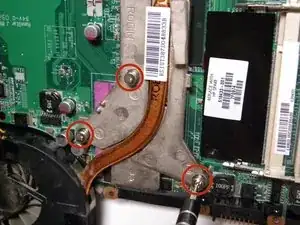

Переверните системную плату и отверните три серебристых винта, крепящих вентилятор.

Винты не выйдут полностью.

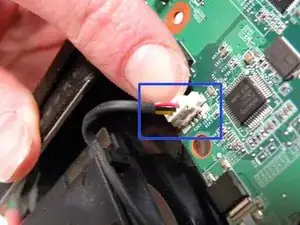

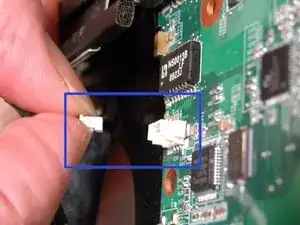

Отключите разъём от системной платы, потянув за белую защёлку большим и указательным пальцами.

Отложите системную плату в сторону.

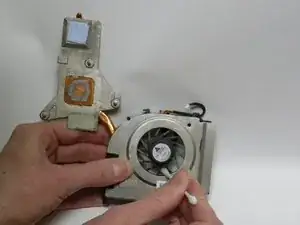

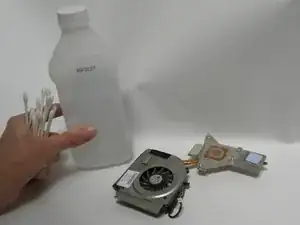

Осторожно очистите вентилятор ватными тампонами, смоченными в изопропиловом спирте, мягко удаляя пыль и загрязнения.

Если требуется замена повреждённого вентилятора, приобретите и установите запасную деталь HP номер 512830-001.
