Замена вентилятора HP Pavilion dv5000

Выключите компьютер и отключите его от всех внешних источников питания.

Положите компьютер лицевой стороной вниз на ровную поверхность. Ориентируйте компьютер в соответствии с изображением.

Найдите фиксатор батареи, как показано на изображении красным прямоугольником. Переместите фиксатор справа налево и извлеките батарею.

Удалите два винта с крестообразной головкой 5 мм с правой стороны крышки оперативной памяти.

Поднимите правую сторону крышки модуля памяти и снимите её.

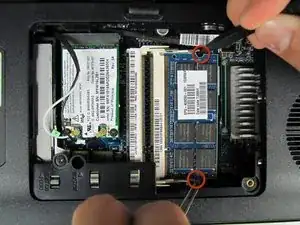

Освободите модуль памяти, нажав металлические зажимы по бокам. Используйте пинцет и лопатку, чтобы раздвинуть защёлки, пока они полностью не отойдут от модуля памяти.

В этом устройстве два модуля оперативной памяти.

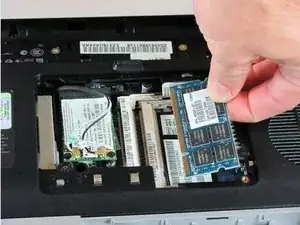

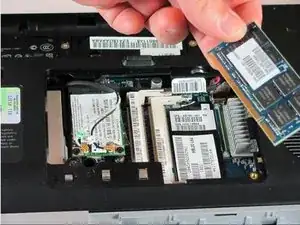

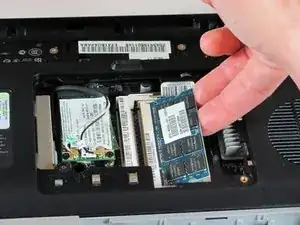

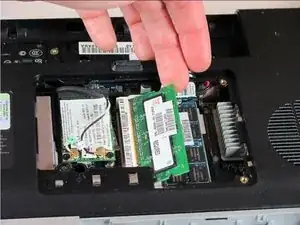

Извлеките модуль памяти.

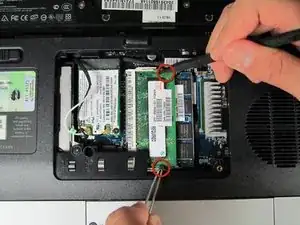

Как и в шаге 3, нажмите защёлки с обеих сторон, чтобы освободить второй модуль памяти.

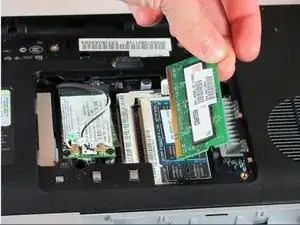

Извлеките модуль памяти.

Отключите антенные провода от карты Wi‑Fi, приподняв золотистые концы проводов с выводов на карте Wi‑Fi.

Белый провод подключается к клемме AUX.

Чёрный провод подключается к клемме MAIN.

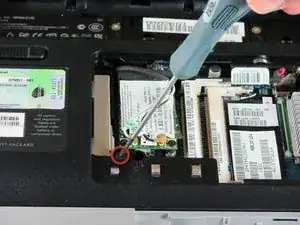

Удалите два винта с крестообразной головкой 6,0 мм удерживающие карту Wi‑Fi.

Извлеките карту Wi‑Fi.

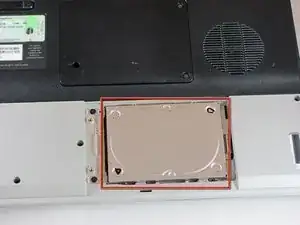

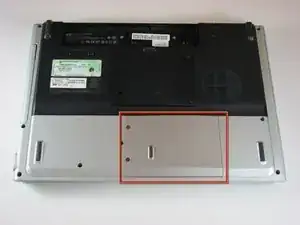

Найдите крышку отсека жёсткого диска. Обратите внимание, что на этом изображении крышка оперативной памяти всё ещё установлена.

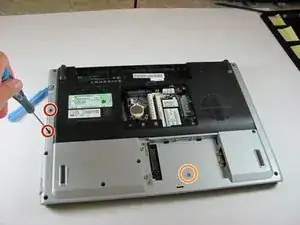

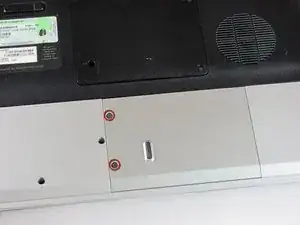

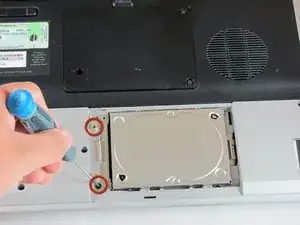

Удалите два винта, фиксирующие крышку отсека жёсткого диска.

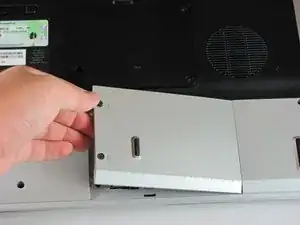

Снимите крышку отсека жёсткого диска.

Жёсткий диск теперь доступен.

Удалите два винта 5,0 мм, фиксирующие кронштейн жёсткого диска.

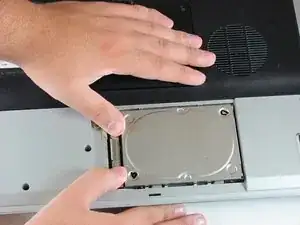

Сдвиньте жёсткий диск вправо, пока кромка диска не сравняется с рамой компьютера.

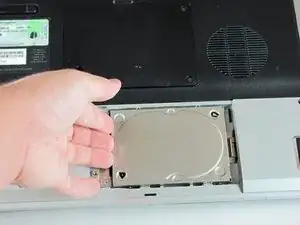

Поднимите жёсткий диск из отсека, сначала левая сторона.

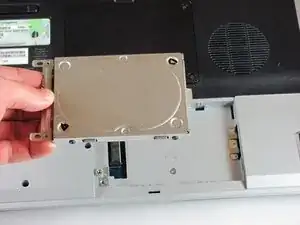

Извлеките жёсткий диск.

Если вы заменяете жёсткий диск, снимите четыре дополнительные винта (по два с каждой стороны), фиксирующие металлический экран на диске. Затем снимите экран с диска.

Удалите винт 11,0 мм, фиксирующий оптический привод в компьютере.

Найдите оптический привод. Оптический привод расположен слева от отсека оперативной памяти.

Нежно нажмите лопаткой на выступающую кромку оптического привода, пока привод не отщелкнется от рамки компьютера.

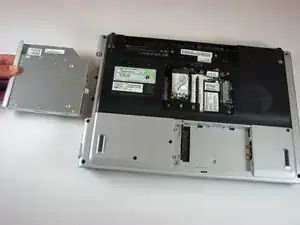

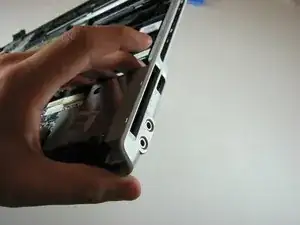

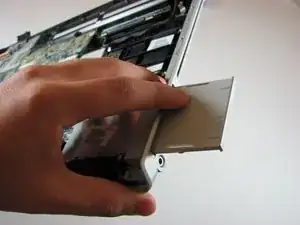

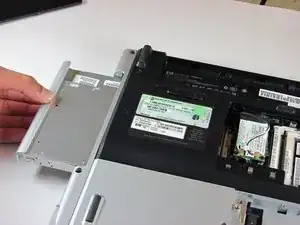

Полностью вытяните оптический привод из рамки компьютера.

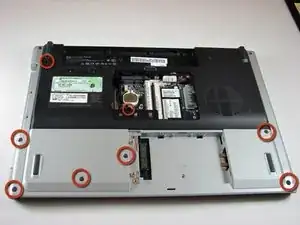

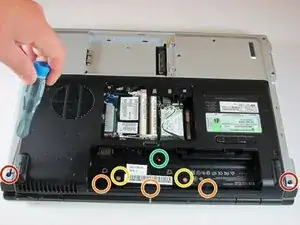

Удалите два винта 11,0 мм в углах по обеим сторонам отсека батареи.

Удалите три винта 6,0 мм.

Удалите два винта 5,0 мм.

Удалите винт 6,0 мм в центре отсека батареи.

Переверните компьютер и откройте экран. Это даёт доступ к петлям экрана.

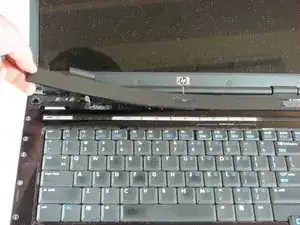

Крышка переключателя клавиатуры закреплена на компьютере рядом защёлок. Подденьте крышку переключателя плоской отверткой, пока она не отщёлкнется.

Будьте осторожны, чтобы не перегнуть крышку переключателя клавиатуры при её снятии.

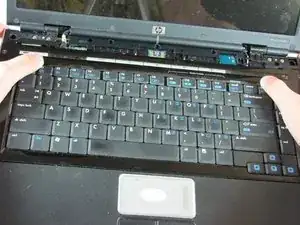

Далее снимите клавиатуру. Нажмите на рамку клавиатуры над функциональными клавишами и сдвиньте клавиатуру в сторону экрана.

Осторожно поднимите край клавиатуры со стороны тачпада, чтобы открыть разъёмы светодиодного индикатора и кабеля клавиатуры.

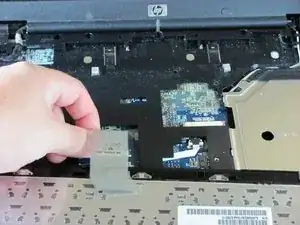

Отсоедините кабельные разъёмы от компьютера, удерживая каждый разъём близко к точке контакта с компьютером и аккуратно потянув вверх.

Этот шаг предназначен только для замены клавиатуры. Если вы не заменяете клавиатуру, пропустите этот шаг.

Положите клавиатуру лицевой стороной вниз.

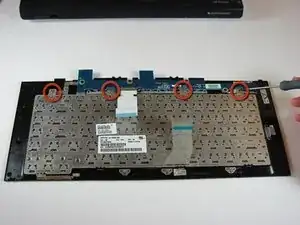

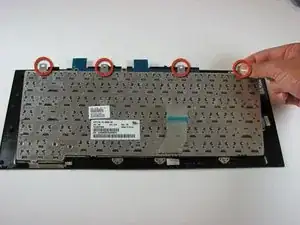

Удалите четыре винта 3,00 мм, крепящие клавиатуру к рамке клавиатуры.

Этот шаг предназначен только для замены клавиатуры. Если вы не заменяете клавиатуру, пропустите этот шаг.

Поднимите клавиатуру с рамки клавиатуры.

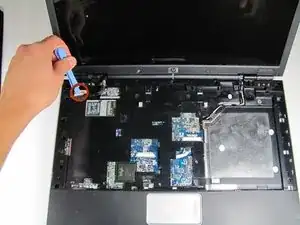

Используйте пластиковый монтажный инструмент, чтобы отсоединить кабель экрана от системной платы.

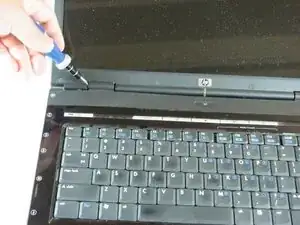

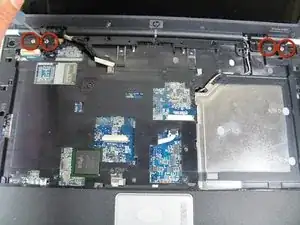

Удалите четыре винта 7,0 мм, крепящие экран к компьютеру.

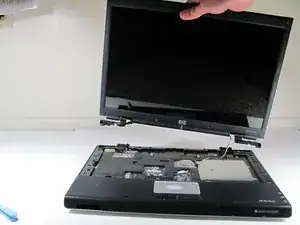

Отделите экран от корпуса компьютера, поднимая его строго вверх.

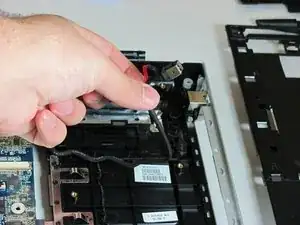

Отсоедините провода PCI, вытащив их из компьютера.

Переверните компьютер, чтобы получить доступ к винтам на нижней стороне рамки.

Удалите два винта 3,0 мм.

Удалите винт 5,0 мм.

Удалите восемь винтов 10 мм.

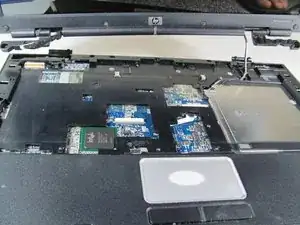

Переверните компьютер так, чтобы был доступен тачпад.

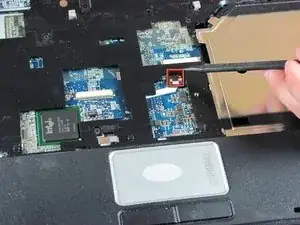

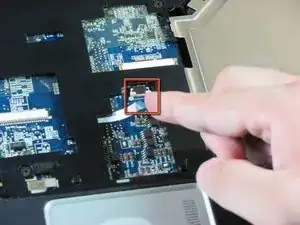

Осторожно отсоедините кабель тачпада, потянув за него.

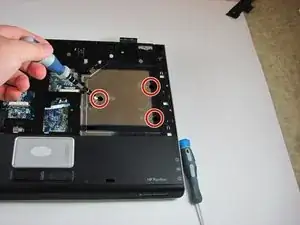

Удалите три винта 5,0 мм в серебристой панели.

Удалите семь винтов 10,0 мм.

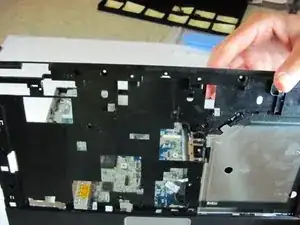

Снимите верхнюю крышку с остальной части рамки компьютера.

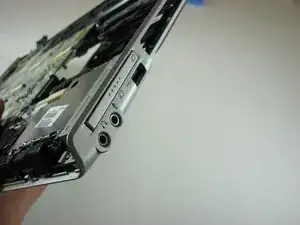

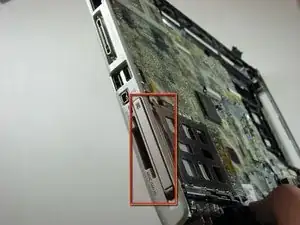

Нажмите слегка на текстурированную переднюю часть Express Card, затем отпустите. Она выскочит из разъёма.

Извлеките Express Card из слота Express Card.

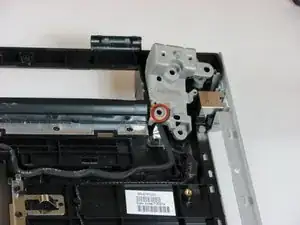

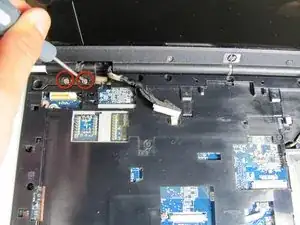

Удалите винт 6,0 мм, который закрепляет опору шарнира дисплея на рамке компьютера.

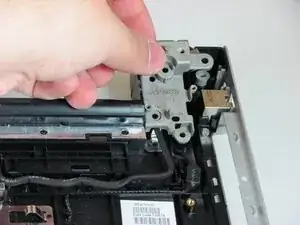

Снимите опору шарнира дисплея.

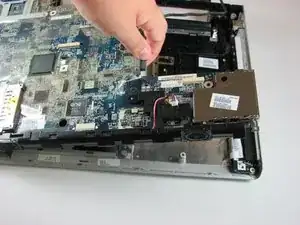

Отсоедините кабель питания.

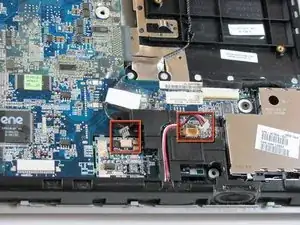

Отсоедините кабель USB-аудио и кабель модема.

Нажмите слегка на переднюю часть беспроводной карты, затем отпустите. Она выскочит из разъёма.

Извлеките беспроводную карту из разъёма для беспроводной карты.

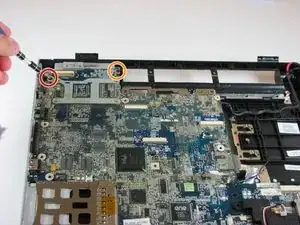

Удалите винт 10,0 мм.

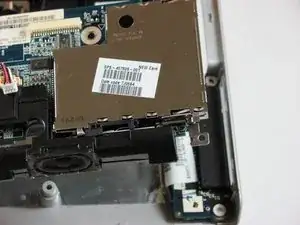

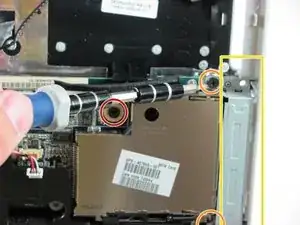

Удалите два винта 6,0 мм, фиксирующие кронштейн Express Card.

Снимите кронштейн Express Card

Поднимите системную плату с рамки компьютера.

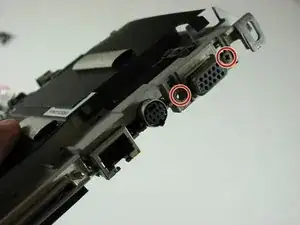

Удалите два винта 10,0 мм, фиксирующие вентилятор по обе стороны от порта для внешнего монитора.

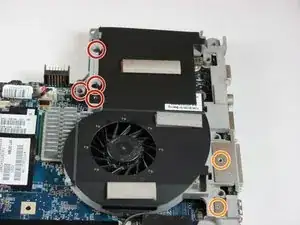

Удалите четыре винта 10,0 мм.

Удалите два винта 3,0 мм.

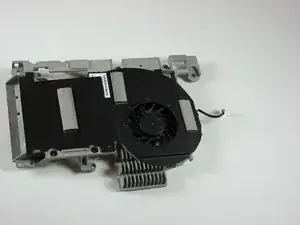

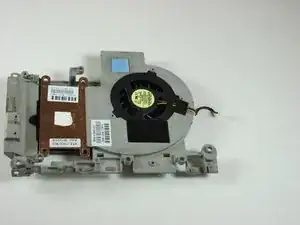

Снимите вентилятор с рамки компьютера.
