Замена вентилятора процессора CyberPowerPC Fangbook MS-1763

Переверните ноутбук так, чтобы задняя часть была вверху.

Используйте отвертку Phillips #00, чтобы удалить семь винтов с нижней крышки. Для их извлечения потребуется поворот против часовой стрелки. Магнит может помочь удалить винты, если они застряли в своих гнездах.

Найдите место для безопасного хранения выпавших винтов. Всего их семь, все одинаковой длины - черного цвета.

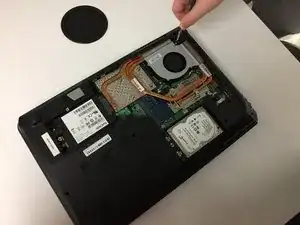

С удалением всех винтов (и безопасным их укладкой) вы можете начать снимать крышку. Пластиковый плоский предмет может помочь в этом. Обратите внимание, что потребуется больше силы, чем вы ожидаете.

Начните с поднимания края, выделенного красным. Он находится на задней части компьютера.

Как только задняя часть будет поднята, начните поднимать оранжевую боковую часть слева. Это будет рядом с поднятой задней частью. В это время правая сторона должна освободиться; поднимите её также.

Поднимите и потяните за желтый край, на противоположной стороне от первой части, за которую мы потянули. Как только это будет удалено, снимите панель с компьютера.

В шаге указанные цвета для потягивания совпадают с цветами, показанными на изображении. "Потяните за желтый край" означает потянуть за край, отмеченный желтым на изображении.

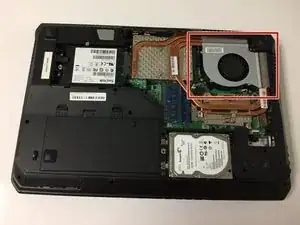

Найдите вентилятор процессора внутри компьютера. Он выделен красным.

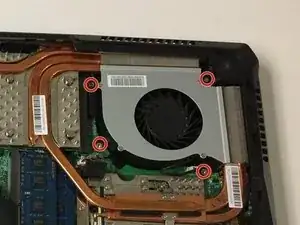

Найдите винты, которые крепят вентилятор на месте. Есть четыре места для их установки.

Используйте отвертку Phillips #00-01, чтобы удалить их.

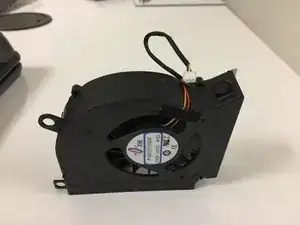

После удаления всех винтов поднимите вентилятор.

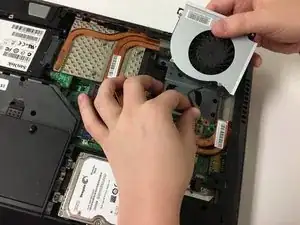

Должен быть разъем, соединяющий вентилятор с ноутбуком. Аккуратно потяните за этот разъем, чтобы удалить его.

Обратите внимание на ориентацию разъема. Он должен быть вставлен в разъем тем же образом.
