Замена экрана HP Compaq 6710b

Выключите компьютер! Извлечение аккумулятора при включённом устройстве опасно!

Переверните ноутбук вверх дном, чтобы получить доступ к задней панели.

Двумя руками нажмите на защёлки и осторожно извлеките аккумулятор.

Перед началом убедитесь, что компьютер выключен.

Переверните ноутбук на заднюю сторону.

Отверткой Phillips #1 отвинтите винт 5 мм и снимите показанную крышку.

Тем же инструментом отвинтите винты 8 мм.

Винты могут не полностью выпадать из корпуса, важно, чтобы они были отвинчены максимально далеко.

Переверните ноутбук лицевой стороной вверх и откройте крышку.

Сдвиньте фиксирующие защёлки вниз с помощью пластиковой монтажной лопатки или ногтя.

С помощью пластиковой лопатки аккуратно приподнимите клавиатуру к себе.

Не снимайте клавиатуру полностью — она всё ещё соединена шлейфом с компьютером.

Поднимите с обеих сторон чёрную фиксирующую защёлку разъёма.

Клавиатура теперь должна быть свободна от корпуса.

Поставьте палец под каждую сторону пластиковой защёлки на шлейфе и потяните вверх.

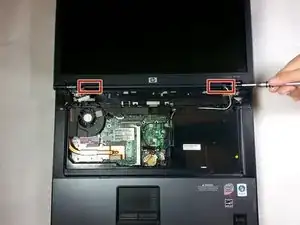

С помощью плоской отвёртки подденьте каждую пластиковую крышку шарнира, пока она не щёлкнет.

Поднимите правый край пластиковой планки, закрывающей кнопку питания, и осторожно потяните вверх, пока планка полностью не отойдёт.

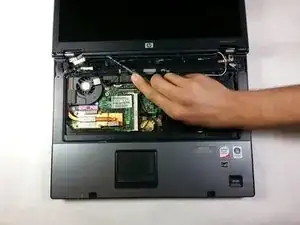

Плоской отвёрткой подденьте разъём рядом с вентилятором с обеих сторон и извлеките его.

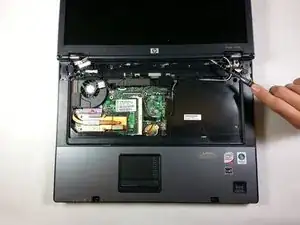

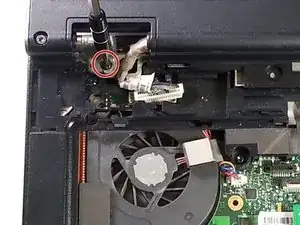

Отвёрткой Torx T9 снимите один винт 7 мм на левом шарнире.

Рекомендуется вскоре вернуть этот винт после снятия кабеля — он помогает фиксировать шарнир к нижней части корпуса.

С помощью пластиковой монтажной лопатки снимите резиновые заглушки с винтов экрана.

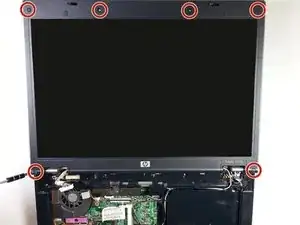

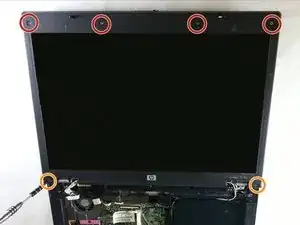

Отвёрткой Torx T9 удалите четыре верхних винта 5 мм.

Тем же инструментом снимите два нижних винта 6 мм.

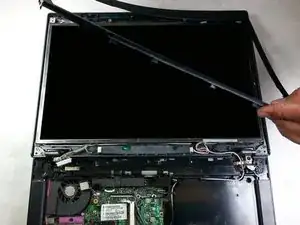

Плоской отвёрткой подденьте пластиковую панель над экраном, начиная от одного из шарниров.

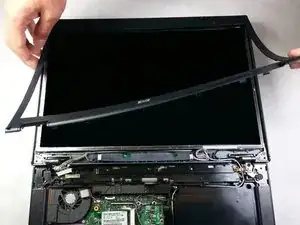

Продолжайте проводить отвёрткой под пластиковый край экрана и аккуратно подденьте его, чтобы снять.

Если нажать кончиком отвёртки вниз (подняв рукоять), панель экрана легче отщёлкивается.

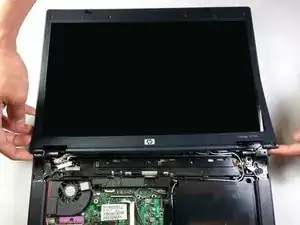

Медленно отведите экран назад.

Проще всего освобождать обе стороны одновременно.

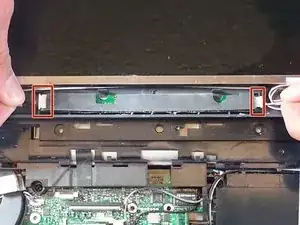

Пальцами отсоедините два разъёма вблизи шарниров.

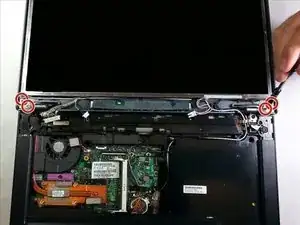

Отвёрткой Torx T9 отвинтите четыре винта 4 мм.

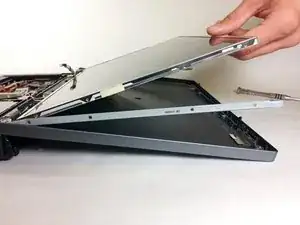

Наклоните экран вверх с верхней части, чтобы получить доступ к боковым винтам.

Поднимайте только настолько, чтобы добраться до нижних винтов, чтобы не повредить кронштейн.

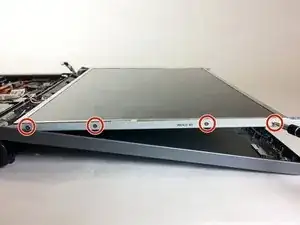

Отвёрткой PH00 отверните боковые винты 2.5 мм. На каждой стороне должно быть по 4 винта.

Теперь вы можете извлечь экран.
