Замена вентилятора Asus R510CA-OB01

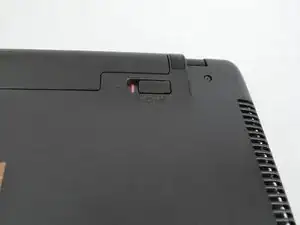

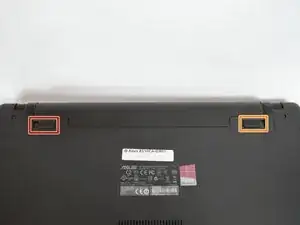

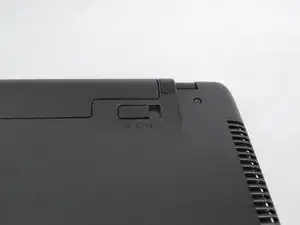

Найдите два зажима, фиксирующих батарею.

Затем сдвиньте правый зажим наружу, чтобы разблокировать его.

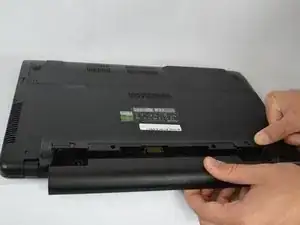

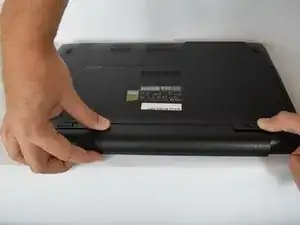

Сдвиньте левый зажим наружу и одновременно поднимите батарею вверх.

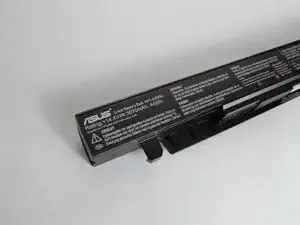

В качестве замены используйте литий-ионную аккумуляторную батарею.

Выключите компьютер и отключите все подключённые к нему внешние устройства.

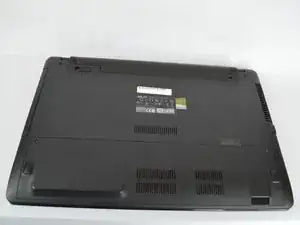

Переверните компьютер так, чтобы он оказался вверх дном. Расположите компьютер перед собой лицевой частью к вам.

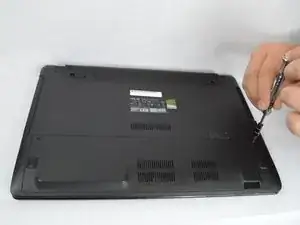

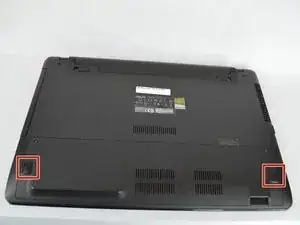

После отсоединения аккумулятора удалите два винта 5 мм, фиксирующих корпус, используя крестовую отвёртку Phillips #00.

Ослабьте четыре винта 12 мм на нижней и верхней панелях устройства, используя крестовую отвёртку Phillips #0.

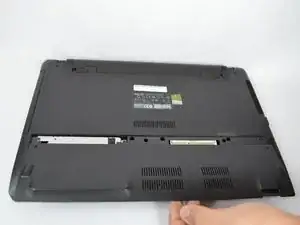

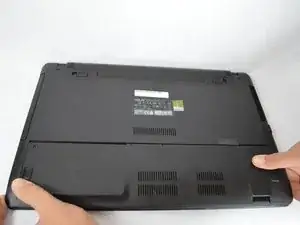

Возьмитесь за выступы и сдвиньте панель, чтобы снять её.

Снимите панель, приподняв её от устройства.

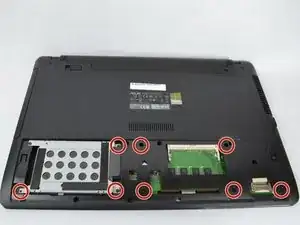

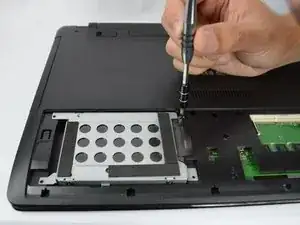

Удалите три винта 5 мм, фиксирующие жёсткий диск, и пять винтов 5 мм, фиксирующих корпус, используя бит Phillips #00.

Поверните ноутбук в обычное положение и расположите его перед собой.

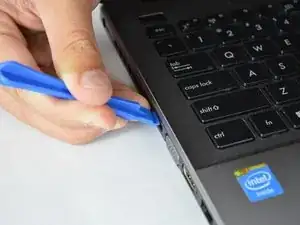

Вставьте плоский край пластиковой лопатки для вскрытия в щель покрытия клавиатуры.

Пока лопатка находится в щели, аккуратно отожмите корпус, подвигая инструмент вдоль кромки.

Убедитесь, что весь кожух освобождён от пластиковых штифтов.

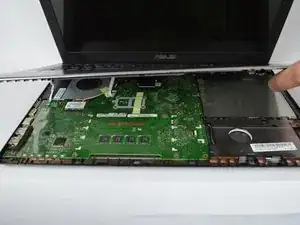

Медленно приподнимите крышку спереди ноутбука, но не снимайте её полностью.

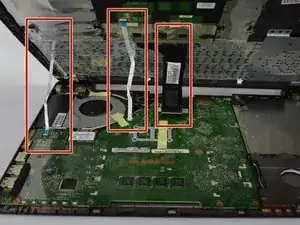

Обратите внимание на три места крепления трёх бело-голубых плоских кабелей, соединяющих клавиатуру с материнской платой.

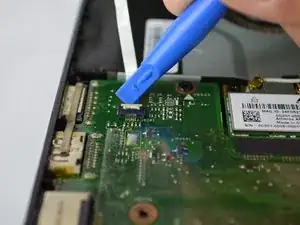

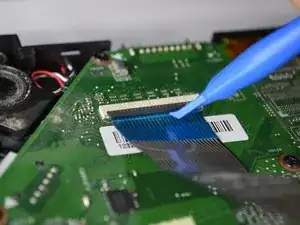

Отсоедините каждый плоский кабель от материнской платы, приподнимая белую защёлку пальцем или пластиковой лопаткой.

Кабель выйдет из разъёма.

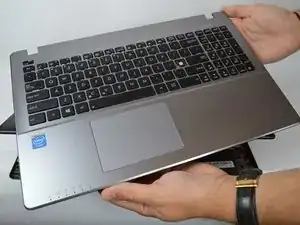

После снятия плоских кабелей и полного отключения модуля клавиатуры, модуль клавиатуры должен отойти от ноутбука.

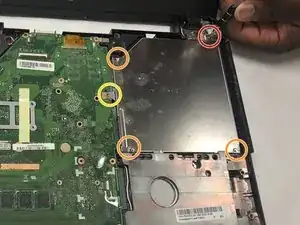

Удалите серебряный винт 4.5 мм в верхнем правом углу, используя бит Phillips #0.

Удалите три серебряных винта 2 мм, используя бит Phillips #000.

Удалите винт 5 мм, используя бит Phillips #1, фиксирующий оптический привод.

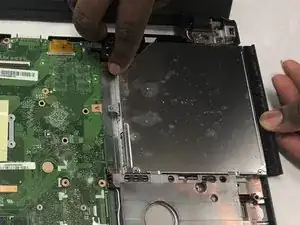

Аккуратно выдвиньте оптический привод из ноутбука руками.

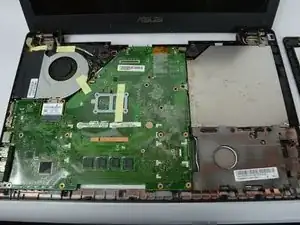

Удалите семь винтов 5 мм, удерживающих вентилятор и материнскую плату, используя бит Phillips #1.

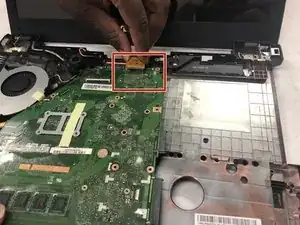

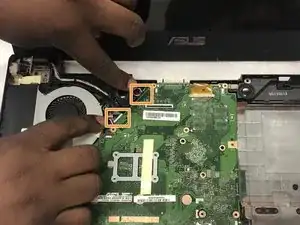

Отсоедините кабели от материнской платы, сдвинув кабель из разъёма.

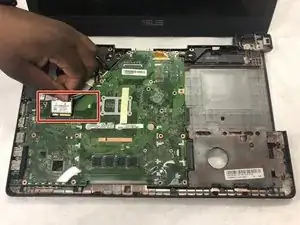

Отсоедините кабели, соединяющие вентилятор с материнской платой и корпусом ноутбука, потянув кабель из разъёма.

Поднимите материнскую плату с правой стороны так, чтобы она приподнялась выше жёсткого диска.

Сдвиньте материнскую плату и вентилятор вправо. Оба компонента должны освободиться от устройства.

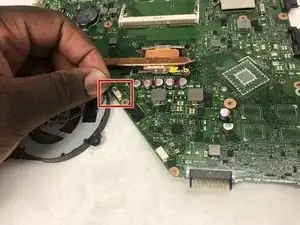

После того как вентилятор и материнская плата будут свободны, переверните их и снимите кабель, соединяющий оба компонента.

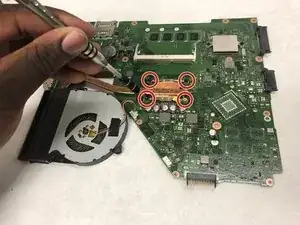

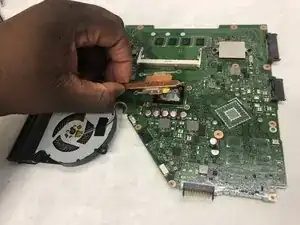

Удалите четыре винта 5 мм, соединяющие вентилятор и материнскую плату, используя бит Phillips #1.

После снятия винтов вентилятор и материнская плата должны разделиться.

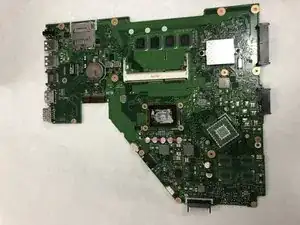

Теперь материнская плата должна быть полностью освобождена от устройства.

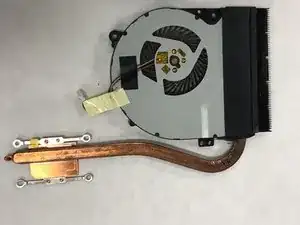

Вентилятор должен быть освобождён от устройства и теперь его можно заменить.
