Замена аккумулятора Asus R541UA-RB51

Переверните ноутбук так, чтобы задняя крышка была обращена вверх.

Осторожно снимите восемь винтов 5,7 мм с задней крышки с помощью отвертки Phillips #1.

Поставьте ноутбук в обычное положение и откройте экран.

С помощью пластикового инструмента для поддевания аккуратно отожмите панель клавиатуры от основания.

Осторожно приподнимите клавиатуру от основания настолько, чтобы получить доступ к её нижней стороне.

Осторожно потяните за фиксатор, чтобы освободить лентовый кабель. Для этого не требуется прикладывать усилие.

Снимите клавиатуру.

Снимите три винта 5,7 мм с креплений привода CD. Для откручивания используйте отвертку Phillips #1.

Осторожно сдвиньте CD-привод в сторону и потяните вверх, чтобы извлечь его из корпуса компьютера.

Найдите жёсткий диск в нижнем правом углу корпуса. В этом устройстве жёсткого диска не было, поэтому в качестве заглушки использовался кусок картона.

Снимите два винта 5,7 мм с основания. Для откручивания используйте отвертку Phillips #1. Поднимите вверх, чтобы извлечь жёсткий диск.

Снимите все четырнадцать винтов 4,3 мм с материнской платы. Для откручивания используйте отвертку Phillips #1.

Отключите три разъёма в верхней части материнской платы.

Поднимайте под углом, чтобы извлечь материнскую плату из корпуса. Будьте осторожны при подъёме в местах расположения USB-портов. Они находятся в небольших пазах, выходящих из корпуса. Для извлечения платы их необходимо будет просунуть через эти пазы.

Найдите слот оперативной памяти на нижней стороне материнской платы. В этом устройстве карта ОЗУ отсутствовала, поэтому использовался кусок картона в качестве заглушки.

Замените установленную карту на новую модуль оперативной памяти.

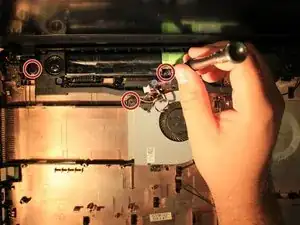

Снимите три винта 4,3 мм, крепящие аккумуляторный блок, используя отвертку Phillips #1.

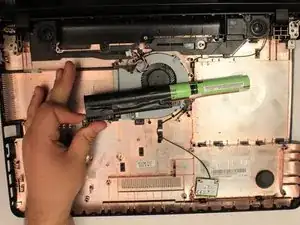

Потяните за левую сторону аккумулятора под углом, чтобы поддеть его и вытащить из отсека. Учтите, что аккумулятор изначально был приклеен и может быть трудно извлекаем.
