Замена материнской платы Asus Q552UB-BHI7T12

Открутите все десять винтов на задней панели ноутбука, чтобы снять крышку.

Снимите крышку.

Отключите провода в верхней части батареи, потянув за выступающие язычки на пластиковой раме.

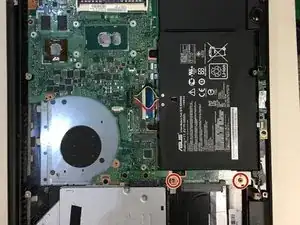

Открутите четыре винта, удерживающих батарею на месте: два сверху и по одному с каждой стороны.

Аккуратно поднимите батарею, начиная со стороны, ближайшей к материнской плате.

Осторожно, могут быть дополнительные провода, прикреплённые к батарее.

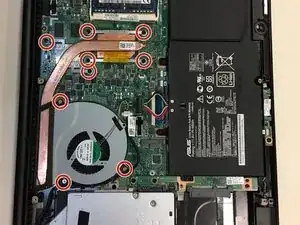

Далее необходимо снять вентилятор процессора. Начните с откручивания девяти винтов, удерживающих его на месте.

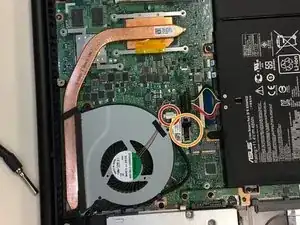

Затем отключите кабель, подсоединённый к материнской плате.

Сразу рядом с только что отключённым проводом приподнимите и освободите последнюю защёлку, фиксирующую вентилятор к материнской плате.

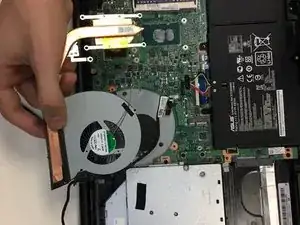

Наконец, поднимите вентилятор и отложите в сторону.

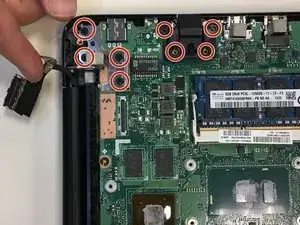

Далее открутите винты в верхней и нижней части материнской платы.

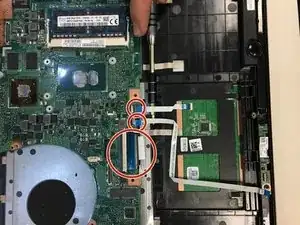

Под батареей находятся три кабеля, подключённые к материнской плате: один широкий и два узких. Приподнимите белые защёлки над ними и вытяните кабели.

Далее необходимо снять диск. Вы можете воспользоваться нашим руководством здесь.

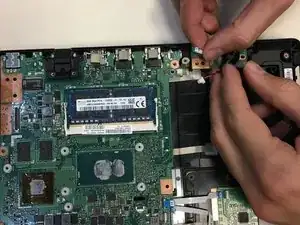

Перейдите к верхней части материнской платы и отключите два подключённых кабеля.

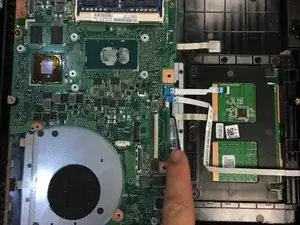

Перейдите к нижней части материнской платы и отключите один кабель рядом с батареей.

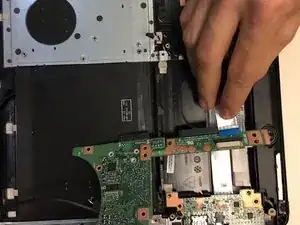

Теперь сдвиньте материнскую плату назад, в сторону, где был диск, приподнимите и переверните. На нижней стороне платы вы увидите подключённый кабель. Оттяните тёмную пластиковую раму и извлеките кабель.

Отложите старую материнскую плату в сторону и выполните шаги в обратном порядке для установки новой.
