Замена материнской платы Asus Q551L

Ноутбуки

Материнская плата является самой важной частью компьютера, так как на ней расположены или к ней подключены большинство частей компьютера, поэтому вам нужно будет их удалить, чтобы заменить материнскую плату. Осторожно обращайте внимание на провода, так как их трудно заметить.

Шаг 1

Открутите 10 винтов вокруг края задней панели. Восемь из винтов с размером 0.0793 мм T5, два из них с размером 0.0793 JIS #0.

Шаг 2

Используйте пластиковый инструмент для открытия, чтобы поддеть заднюю панель от основания ноутбука.

Шаг 3

Открутите четыре винта, чтобы снять батарею.

Шаг 4

Отоприте оба зажима проводов с верхней и правой стороны батареи.

Поднимите батарею из устройства.

Шаг 5

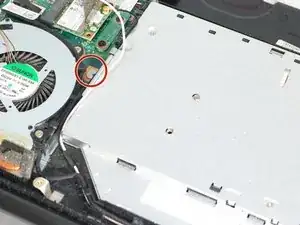

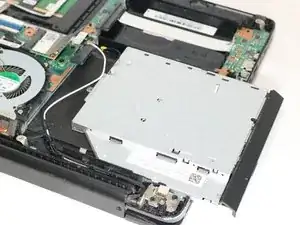

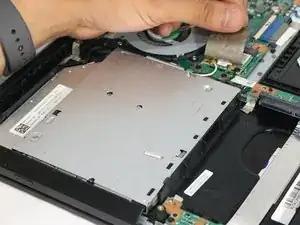

Поднимите наклейку, которая находится между материнской платой и оптическим приводом. Затем открутите один винт в пометке и аккуратно извлеките его.

Осторожно с проводами вокруг оптического привода.

Шаг 6

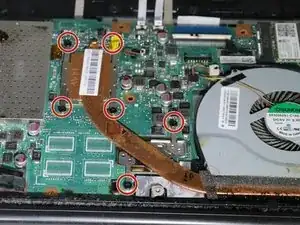

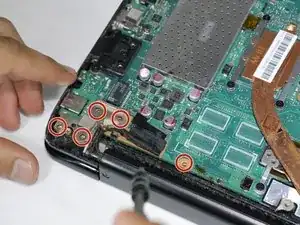

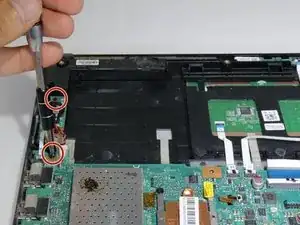

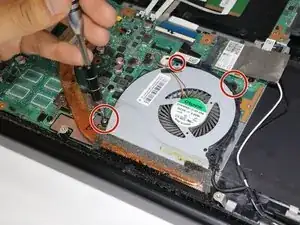

Снимите вентилятор, открутив девять винтов, показанных на изображениях.

Четыре цветных провода и черный кабель нужно аккуратно вытащить.

Вокруг вентилятора будут провода. Убедитесь, что они не прицепились к нему.

Сохраните вентилятор, если он все еще в хорошем состоянии.

Шаг 7

Открутите семь винтов с головкой Phillips 0.0793 мм по краям материнской платы.

Шаг 8

Перевод руководства с ifixit.com
