Замена материнской платы Asus R510LA-RS71

Найдите фиксаторы, удерживающие аккумулятор на месте, и сдвиньте их наружу.

Правый фиксатор защёлкнется на месте, левый необходимо удерживать вручную.

Используя правый большой палец, сдвиньте правую сторону аккумулятора, затем выньте левую сторону.

Удалите нижние левый и правый винты длиной 12,7 мм, используя отвертку JIS 00.

Сдвиньте и снимите защитную панель на задней части ноутбука.

Снова используя JIS 00, отвинтите три винта длиной 5,7 мм, удерживающие жёсткий диск. Они расположены на небольших кронштейнах в четырёх углах диска.

Сдвиньте жёсткий диск влево, затем выньте его, поднимая из отсека, в котором он установлен.

С помощью отвертки JIS 00 удалите нижние левый/правый винты длиной 12,7 мм, расположенные на задней панели ноутбука.

Сдвиньте и поднимите нижнюю крышку.

В правой центральной части отрытого отсека должна быть открытая область. Сдвиньте серебристые защёлки, удерживающие оперативную память, в сторону. Модули оперативной памяти выйдут из посадочных мест.

Снимите модули оперативной памяти.

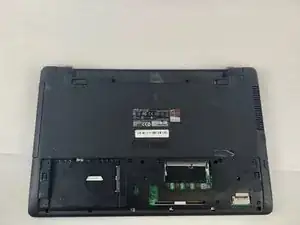

Сняв аккумулятор, жёсткий диск и оперативную память, ноутбук должен выглядеть как на фото.

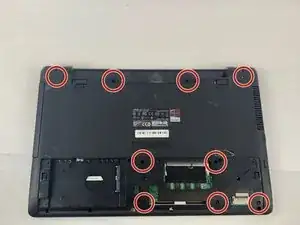

Используя отвертку JIS 00, удалите винты длиной 4,7 мм, которые выделены: два в отсеке аккумулятора, два по бокам от фиксаторов аккумулятора и пять вокруг области оперативной памяти.

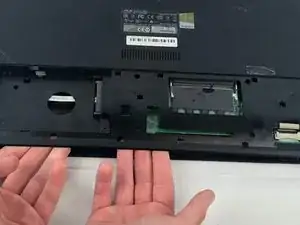

Удалив все винты, вставьте пальцы в щель и отделите клавиатуру от нижней части корпуса.

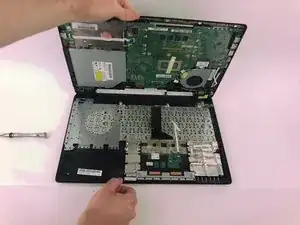

Открыв ноутбук, как показано на втором изображении, нижняя часть — это крышка клавиатуры, она должна быть полностью отсоединена; снимите её и отложите в сторону.

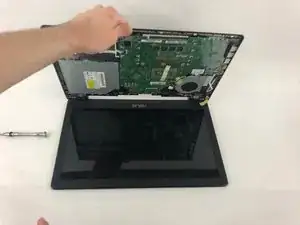

Переверните ноутбук так, чтобы он стоял в обычном рабочем положении.

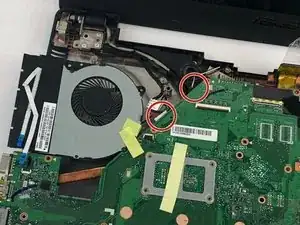

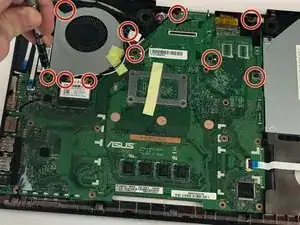

С помощью отвертки JIS 00 удалите все оставшиеся винты длиной 5,7 мм в области материнской платы и вокруг вентилятора.

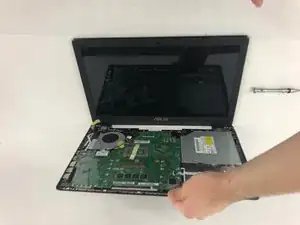

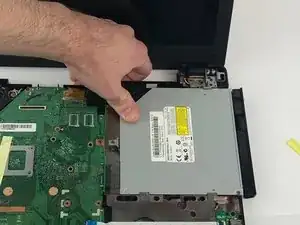

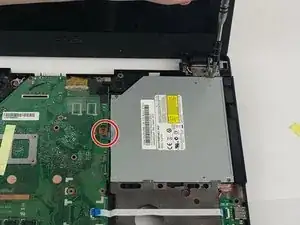

Убедитесь, что винт, удерживающий оптический накопитель, удалён, затем выдвиньте накопитель.

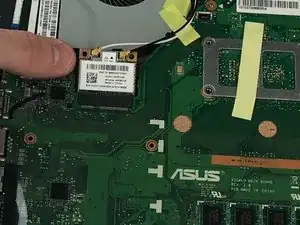

Отключите плату под вентилятором, подключённую к материнской плате (винты для неё вы удаляли на шаге 3).

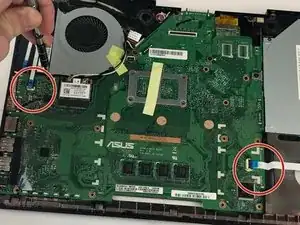

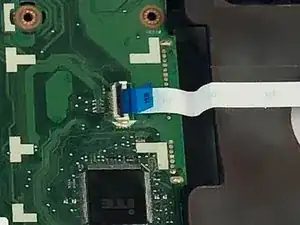

Снимите две ленты синего и белого цвета.

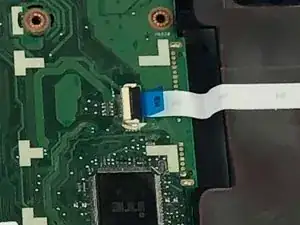

Чтобы отключить их, переверните металлическую защёлку, удерживающую ленты.

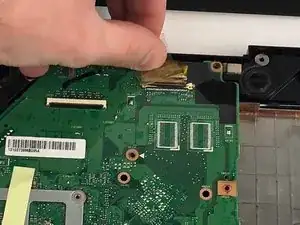

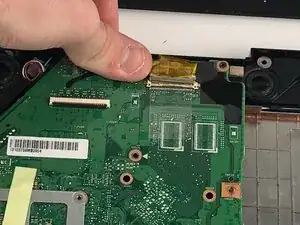

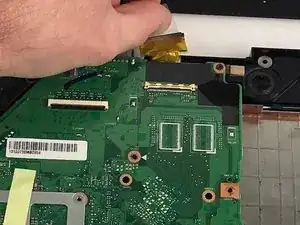

Снимите золотой провод с разъёма: отогните ленту и аккуратно выньте провод, сдвинув его вверх и наружу.

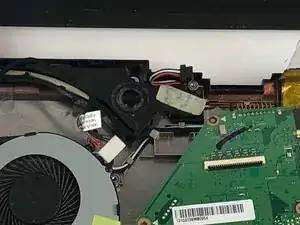

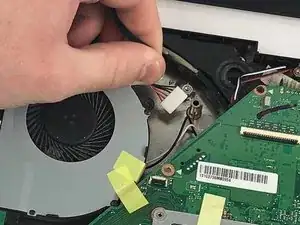

Снимите провода в верхнем левом углу материнской платы — их можно просто вытащить.

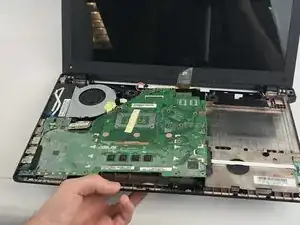

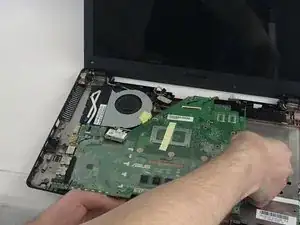

Для снятия материнской платы просуньте пальцы в область установки оперативной памяти и поднимите плату вверх,

затем вытяните её вправо под небольшим углом вверх.

Некоторые новые материнские платы продаются с предустановленным вентилятором; если в вашем заменяемом устройстве вентилятора нет, его нужно установить с текущей платы.

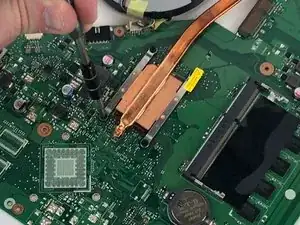

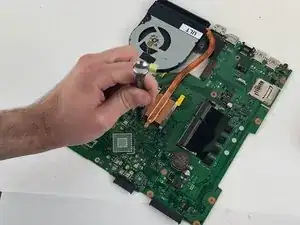

Для этого переверните снятую материнскую плату и отвинтите винты кронштейна, удерживающего вентилятор, затем снимите вентилятор.
