Замена экрана Asus Q551L
Этот гид предназначен для демонстрации того, как удалить поврежденный экран из ноутбука. Обратный порядок шагов опишет процесс замены экрана на новый.
Шаг 1
Открутите 10 винтов по периметру задней панели. Восемь винтов — это T5 размером 0,0793 мм, два из них — JIS #0 размером 0,0793 мм.
Шаг 2
Используйте пластиковую лопатку, чтобы поддеть заднюю панель от основания ноутбука.
Шаг 3
Открутите четыре винта, чтобы снять аккумулятор.
Шаг 4
Отстегните оба зажима на верхней и правой стороне аккумулятора.
Поднимите аккумулятор из устройства.
Шаг 5

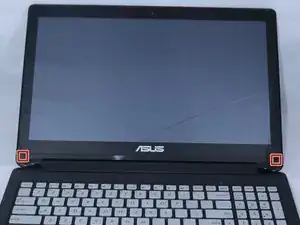

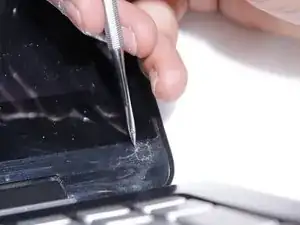

Используйте металлическую лопатку, чтобы осторожно поднять два пластиковых квадрата с экрана.
Шаг 6

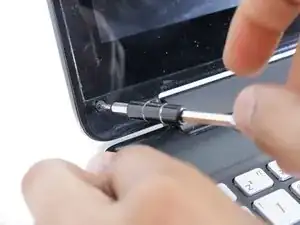

Открутите два винта PH0 и отложите их в сторону.
Шаг 7

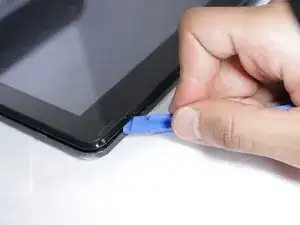

Используйте пластиковую лопатку, чтобы поддеть передние края экрана от задней панели.
Шаг 8
Снимите ленты.
Осторожно подденьте ЖК-дисплей от передней рамки.
Заключение
Чтобы собрать ваше устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
