Замена вентилятора Asus F554LA-WS52

Убедитесь, что ноутбук выключен и отключён от источника питания.

Переверните ноутбук и выкрутите 10 винтов задней крышки крестовой отверткой Phillips №0.

Шесть (6) винтов длиной 9,6 мм и четыре (4) винта длиной 12,7 мм.

С помощью пластиковой лопатки аккуратно приподнимите и снимите заднюю крышку, чтобы получить доступ к внутренним компонентам.

(Не показано) Отсоедините три кабеля, подключённых к клавиатуре, и один кабель тачпада.

Открутите три винта соединения жёсткого диска с материнской платой длиной 5,7 мм крестовой отверткой Phillips №0.

Снимите небольшую прямоугольную плату соединения жёсткого диска с материнской платой.

(Не показано) Извлеките жёсткий диск.

Открутите четыре винта батареи длиной 5,7 мм крестовой отверткой Phillips №0.

Снимите аккумулятор.

Открутите два винта длиной 2,7 мм и один винт длиной 5,7 мм привода CD крестовой отверткой Phillips №00.

С помощью пластиковой лопатки аккуратно отожмите привод из металлических скоб, удерживающих его на месте.

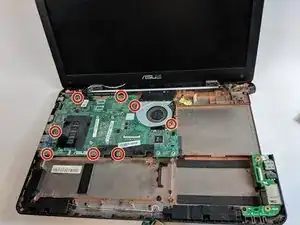

Снимите восемь винтов длиной 5,7 мм при помощи крестовой отвертки Phillips №0.

Открутите и снимите два винта вентилятора длиной 5,7 мм крестовой отверткой Phillips №0.

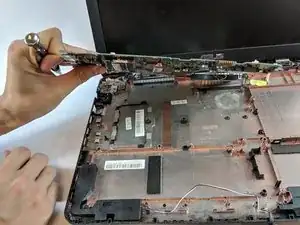

Аккуратно приподнимите материнскую плату вместе с вентилятором, чтобы получить доступ к компонентам под ними.

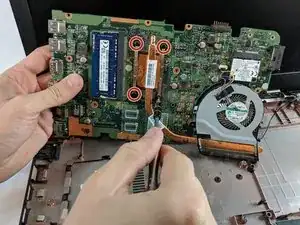

Открутите и снимите четыре винта радиатора длиной 0,01 мм крестовой отверткой Phillips №0.

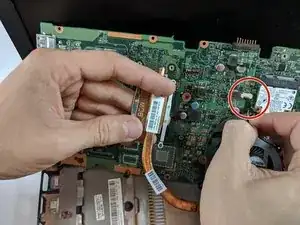

Аккуратно отсоедините разъём питания пальцами или пинцетом, чтобы вынуть вентилятор.

Осторожно извлеките вентилятор из радиатора.

Установите новый вентилятор.
