Привод дисков Asus F554LA-WS52
Многие компоненты ноутбука Asus F554LA-WS52 требуют нескольких шагов для удаления и замены. Этот поэтапный гид демонстрирует необходимые шаги. Для выполнения данного руководства вам понадобятся пластиковый инструмент для открытия и отвертка Phillips #00.
Шаг 1
Убедитесь, что ноутбук выключен и отключен от источника питания.

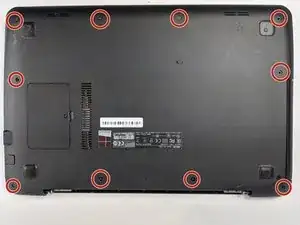

Переверните ноутбук и удалите 10 винтов с задней панели с помощью отвертки Philips #0.
Шесть (6) из них будут по 9,6 мм, а четыре (4) — по 12,7 мм.
Шаг 2

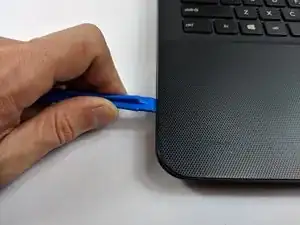

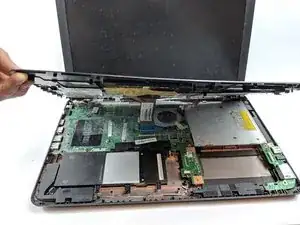

С помощью пластикового инструмента для открытия осторожно приподнимите и снимите заднюю крышку, чтобы получить доступ к внутренним компонентам.
(Не показано) Удалите три кабеля, связанные с клавиатурой, и один кабель тачпада.
Шаг 3

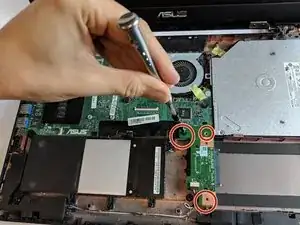

Открутите три винта соединения жесткого диска и материнской платы длиной 5,7 мм с помощью отвертки Philips #0.

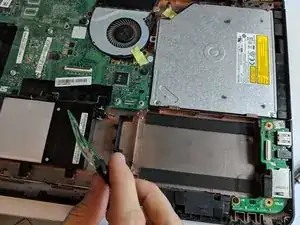

Уберите небольшую прямоугольную плату соединения жесткого диска с материнской платой.

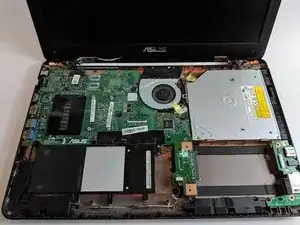

(Не показано) Удалите жесткий диск.
Шаг 4

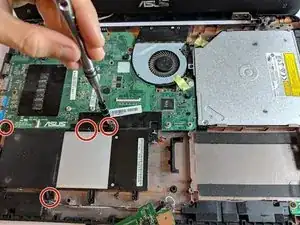

Открутите четыре винта батареи длиной 5,7 мм с помощью отвертки Philips #0.

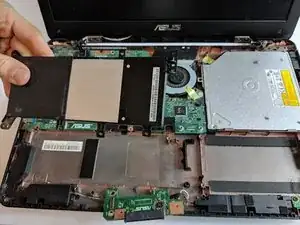

Удалите батарею.
Шаг 5

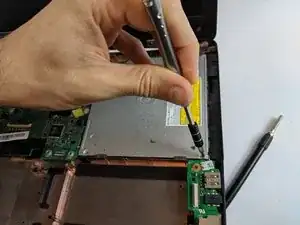

Открутите два винта CD-привода длиной 2,7 мм и один винт длиной 5,7 мм с помощью отвертки Philips #00.
С помощью пластикового инструмента для открытия осторожно подденьте привод из металлических скоб, которые удерживают его на месте.
Заключение
Для сборки вашего устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
