Замена Wifi-карты ASUS F550

Удалите батарею, используя clips для освобождения.

Убедитесь, что устройство не имеет остаточной энергии, попробовав запустить его после удаления батареи.

Удалите 2 (или 4 для полного разбора) винта Phillips размером 12 мм, затем снимите нижнюю крышку, чтобы получить доступ к HDD и оперативной памяти.

Удалите крышку HDD и оперативной памяти.

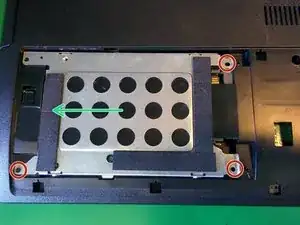

Удалите 3 винта Phillips размером 5 мм.

Сдвиньте отсек HDD назад, удалите, используя черную петлю.

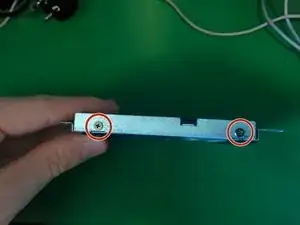

Удалите 4 винта Phillips, по 2 с каждой стороны.

Извлеките HDD из отсека.

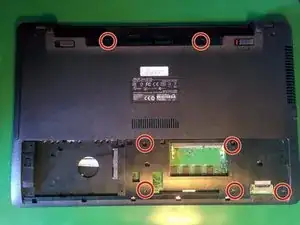

Удалите 7 винтов Phillips размером 5 мм.

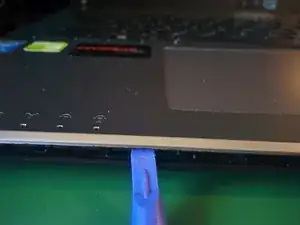

Переверните ноутбук и откройте крышку. Отделите клавиатурную панель от основного корпуса, используя пластиковый инструмент для поддевания. Будьте осторожны, чтобы не повредить индикаторы LED или другие периферийные устройства.

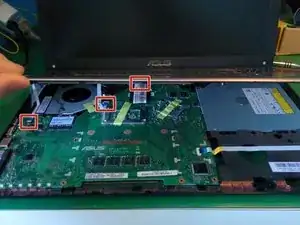

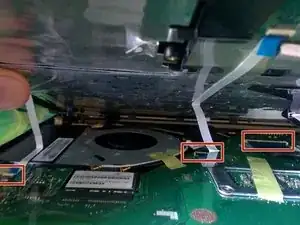

Отключите кабели LED, сенсорной панели и клавиатуры.

Теперь клавиатура может быть удалена.

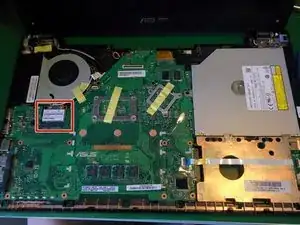

Найдите Wifi-карту.

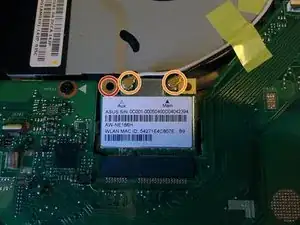

Удалите антенны, используя инструмент для поддевания.

Удалите винт Philips. Wifi-карта должна подняться и легко удалиться.
