Замена SSD в Lenovo ThinkPad T14 Gen 3
В этом руководстве описаны шаги по замене SSD в Lenovo ThinkPad T14 Gen 3. Оно также применимо к моделям ThinkPad T14 Gen 4, P14 Gen 3 и P14 Gen 4. Иногда в наших устройствах не хватает места для хранения, либо мы просто хотим расширить объём памяти. В таких случаях производится замена или расширение накопителя.
Перед заменой накопителя:
- Обязательно сделайте резервную копию памяти и файлов устройства.
- Полностью выключите устройство.
- Убедитесь, что оно не подключено к источникам питания.
Чтобы узнать, сколько свободного места осталось на накопителе, следуйте этому руководству.
Шаг 1
Используйте отвертку JIS #1, чтобы ослабить семь винтов на крышке корпуса.
Поверните каждый винт против часовой стрелки минимум на 3 оборота и переходите к следующему шагу.
Винты не выйдут из крышки, поэтому беспокоиться об их потере не нужно.
Вставьте конец лопатки или инструмента для вскрытия в шов и аккуратно отделите заднюю крышку от остальной части устройства.
Проведите инструментом для вскрытия по периметру устройства, чтобы освободить фиксаторы, удерживающие заднюю крышку.
Снимите заднюю крышку.
Шаг 2
Используйте отвертку JIS #1, чтобы выкрутить шесть винтов M2 x 5 мм, удерживающих аккумулятор.
Существует риск для вашего ноутбука, если аккумулятор не будет правильно разряжен.
Шаг 3
Сдвиньте аккумулятор от разъёма и извлеките его.
Шаг 4

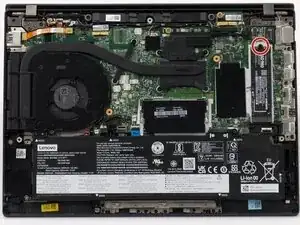

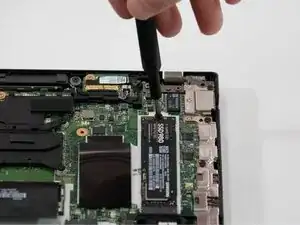

Используйте отвертку JIS #1, чтобы выкрутить один винт, фиксирующий SSD. Как показано на изображении, винт расположен напротив разъёма.
Положите винт в безопасное место — он понадобится для установки нового SSD.
Шаг 5

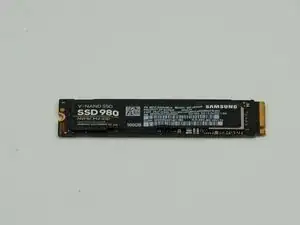

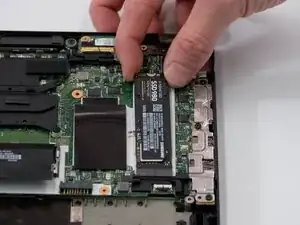

Разместите пальцы по обе стороны платы близ порта и аккуратно потяните её прямо наружу.
Будьте осторожны, не прилагайте чрезмерного давления и не гните плату.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке. Утилизируйте электронные отходы через сертифицированного переработчика R2 или e-Stewards.
Перевод руководства с ifixit.com
