Замена узла дисплея Dell Inspiron 14 7447

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочитайте информацию по технике безопасности, поставляемую с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После выполнения работ внутри компьютера следуйте инструкциям из раздела «После работы внутри компьютера».

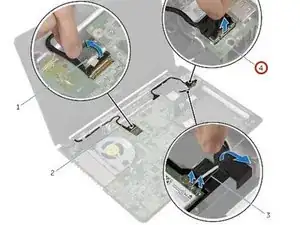

Снимите ленту и отсоедините кабель дисплея от системной платы.

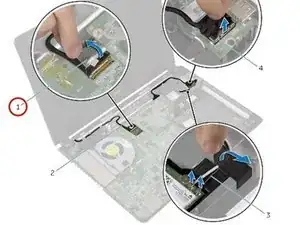

Отметьте маршрут прокладки кабеля дисплея и снимите кабель с направляющей.

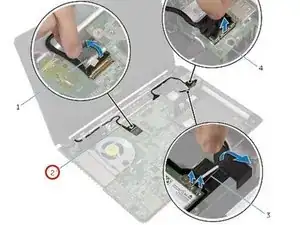

Отсоедините антенные кабели от беспроводной карты.

Снимите ленту, фиксирующую антенные кабели к динамику.

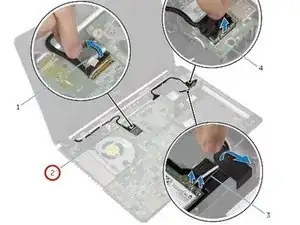

Отметьте маршрут прокладки антенных кабелей и снимите кабели с направляющей.

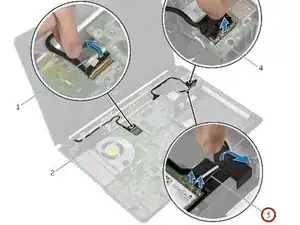

Используя язычок, отсоедините кабель платы ввода/вывода от платы ввода/вывода.

Отметьте маршрут прокладки кабеля платы ввода/вывода и снимите кабель с направляющей.

Удалите винты, которыми узел дисплея крепится к основанию компьютера.

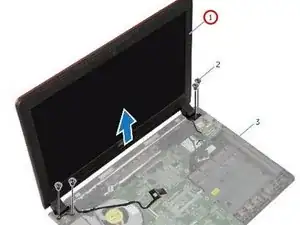

Поднимите узел дисплея с основания компьютера.

Поместите НОВЫЙ узел дисплея на основание компьютера и совместите отверстия для винтов на узле дисплея с отверстиями для винтов на основании компьютера.

Вкрутите винты, которыми узел дисплея крепится к основанию компьютера.

Пропустите кабель платы ввода/вывода через направляющие на основании компьютера.

Подключите кабель платы ввода/вывода к плате ввода/вывода.

Пропустите антенные кабели через направляющие на основании компьютера.

Приклейте ленту, фиксирующую антенные кабели к динамику.

Подключите антенные кабели к беспроводной карте.

Пропустите кабель дисплея через направляющие на основании компьютера.

Подключите кабель дисплея к системной плате и приклейте ленту.
