Dell Inspiron 14 Gaming 7466 Замена узла дисплея

ВНИМАНИЕ: Перед работой внутри компьютера прочитайте инструкции по технике безопасности, прилагаемые к компьютеру, и выполните шаги из раздела «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

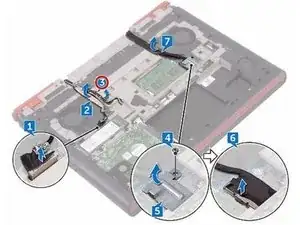

Оттянув язычок, отключите кабель камеры от системной платы.

Отклейте кабель камеры от основания корпуса компьютера.

Снимите антенные кабели с направляющих на основании корпуса компьютера.

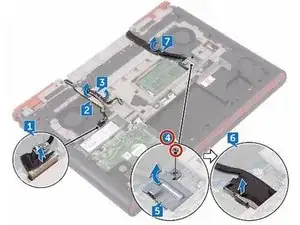

Удалите винт (M2x3), удерживающий кронштейн кабеля дисплея на системной плате.

Поднимите кронштейн кабеля дисплея с системной платы.

Оттянув язычок, отключите кабель дисплея от системной платы.

Отклейте кабель дисплея от основания корпуса компьютера.

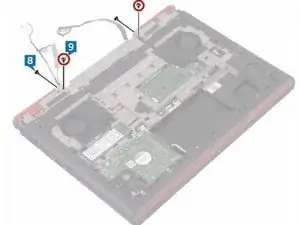

Удалите два винта (M2x3), которые крепят узел дисплея к основанию корпуса компьютера.

Удалите два винта (M2.5x5), которые крепят узел дисплея к основанию корпуса компьютера.

Переверните компьютер и откройте дисплей.

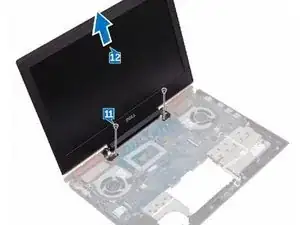

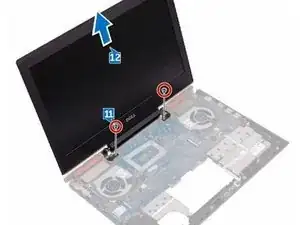

Удалите два винта (M2.5x5), которые крепят узел дисплея к основанию корпуса компьютера.

Поднимите узел дисплея с основания корпуса компьютера.

Совместите отверстия для винтов на НОВОМ узле дисплея с отверстиями для винтов на основании корпуса компьютера.

Установите два винта (M2.5x5), которые крепят узел дисплея к основанию корпуса компьютера.

Закройте дисплей и переверните компьютер.

Установите два винта (M2.5x5), которые крепят узел дисплея к основанию корпуса компьютера.

Установите два винта (M2x3), которые крепят узел дисплея к основанию корпуса компьютера.

Приклейте кабель дисплея и кабель камеры к основанию корпуса компьютера.

Подключите кабель дисплея и кабель камеры к системной плате.

Совместите отверстие для винта на кронштейне кабеля дисплея с отверстие для винта на системной плате.

Установите винт (M2x3), который фиксирует кронштейн кабеля дисплея на системной плате.
