Замена клавиатуры Dell Inspiron 13-7373
Клавиатура Dell Inspiron 13-7373 может потребовать замены по нескольким причинам: сломанные клавиши, физические повреждения, попадание мусора или осколков, неисправность клавиш, проблемы с подключением. Если Вы используете ноутбук большую часть времени, важно, чтобы он был удобен в работе, и Вы получали максимум от клавиатуры. Перед началом работы убедитесь, что ноутбук полностью выключен и отсоединен от любого внешнего источника питания.
Шаг 1
Перед началом работы убедитесь, что ноутбук выключен и отсоединен от розетки.
Открутите десять винтов Phillips #00 длиной 7,5 мм на нижней панели ноутбука.
Используйте инструмент для вскрытия, чтобы снять нижнюю половину корпуса с ноутбука.
Шаг 2
Используйте крестовую отвёртку, чтобы открутить четыре винта, удерживающих аккумулятор.
Шаг 3
Потяните за пластиковый язычок на кабеле аккумулятора, чтобы отсоединить кабель от аккумулятора.
Шаг 4
Извлеките аккумулятор из ноутбука.
Шаг 5
Открутите два винта, удерживающих крышку вентилятора.
Шаг 6
Отсоедините разъём с проводами вентилятора.
Извлеките вентилятор из ноутбука.
Шаг 7
Используйте крестовую отвёртку #00, чтобы открутить единственный винт, удерживающий сетевую карту.
Извлеките сетевую карту из ноутбука.
Шаг 8
Используйте крестовую отвёртку #00, чтобы открутить два винта длиной 1 мм, удерживающих дочернюю плату.
Снимите металлическую часть, удерживающую дочернюю плату.
Отсоедините два кабельных разъёма от дочерней платы.
Если кабели застряли, аккуратно пошевелите их, пока они не отсоединятся.
Шаг 9
Извлеките дочернюю плату.
Шаг 10
Открутите семь винтов длиной 2 мм, фиксирующих материнскую плату.
Шаг 11
Отсоедините кабель IO-платы.
Отсоедините кабель тачпада.
Отсоедините кабель подсветки клавиатуры.
Отсоедините кабель клавиатуры.
Отсоедините кабель eDP.
Отсоедините кабель блока питания.
Отсоедините кабель индикатора зарядки, аккуратно потянув вверх разъём.
Шаг 12
Аккуратно приподнимите материнскую плату, чтобы извлечь её.
Шаг 13

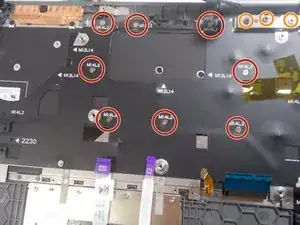

Используйте крестовую отвёртку #00, чтобы открутить восемь винтов длиной 1 мм, расположенных сзади клавиатуры.

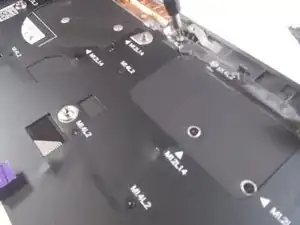

Открутите по три винта, удерживающих петли ноутбука с каждой стороны.
Шаг 14

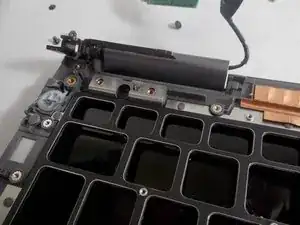

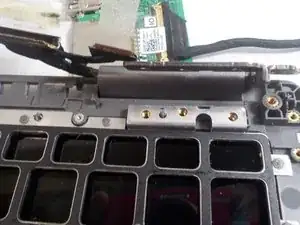

Приподнимите петли, с которых были сняты три винта.
Петли поддаются с трудом, может потребоваться немного больше усилий.
Шаг 15

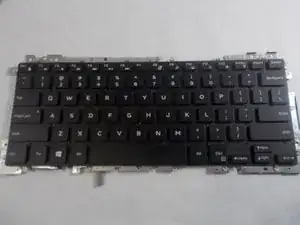

Аккуратно извлеките клавиатуру из-под приподнятых петель.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
