Замена материнской платы Dell Inspiron 13-7373
Если ваш ноутбук не загружается или работает неправильно и все другие возможные аппаратные неисправности исключены (жесткий диск, оперативная память и т.д.), возможно, пришло время заменить материнскую плату. Материнская плата — это основная печатная плата компьютера, к которой подключаются все остальные компоненты. Это пошаговое руководство по замене материнской платы Dell Inspiron 13-7373. Обратите внимание, что этот процесс предполагает почти полную разборку компьютера! Будьте особенно осторожны при выполнении этого ремонта и убедитесь, что все компоненты и винты/крепеж маркированы и хранятся в надежном месте.
Шаг 1
Перед началом убедитесь, что ноутбук выключен и отключен от сети.
Снимите десять винтов Phillips #00 длиной 7,5 мм с нижней части ноутбука.
Используйте инструмент для открывания, чтобы снять нижнюю половину корпуса с ноутбука.
Шаг 2
Используйте крестовую отвертку, чтобы удалить четыре винта, удерживающие аккумулятор.
Шаг 3
Потяните за пластиковую метку на кабеле аккумулятора, чтобы отключить кабель от аккумулятора.
Шаг 4
Извлеките аккумулятор из ноутбука.
Шаг 5
Снимите два винта, удерживающие крышку вентилятора.
Шаг 6
Отключите разъем, удерживающий провода вентилятора.
Снимите вентилятор с ноутбука.
Шаг 7
Используйте отвертку Phillips #00, чтобы удалить один винт, удерживающий сетевую карту.
Удалите сетевую карту из ноутбука.
Шаг 8
Используйте отвертку Phillips #00, чтобы снять два винта 1 мм, удерживающие дочернюю плату.
Снимите металлическую деталь, фиксирующую дочернюю плату.
Отключите два кабельных разъема от дочерней платы.
Если кабели застряли, аккуратно покачайте их, пока они не отключатся.
Шаг 9
Снимите дочернюю плату.
Шаг 10

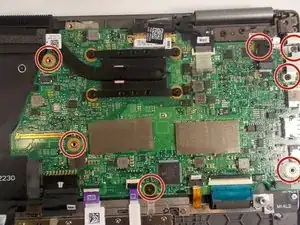

Снимите семь винтов 2 мм, крепящих материнскую плату.
Шаг 11
Отсоедините кабель платы ввода-вывода.
Отсоедините кабель тачпада.
Отсоедините кабель подсветки клавиатуры.
Отсоедините кабель клавиатуры.

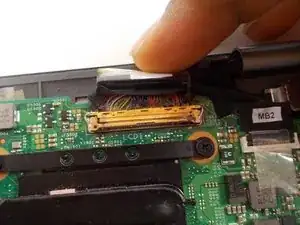

Отсоедините eDP-кабель.
Отсоедините кабель питания (dc-in).

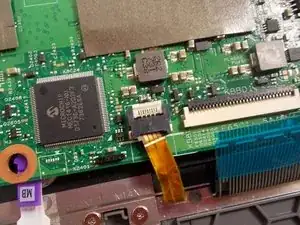

Отсоедините кабель индикатора зарядки, аккуратно потянув вверх за разъем.
Шаг 12

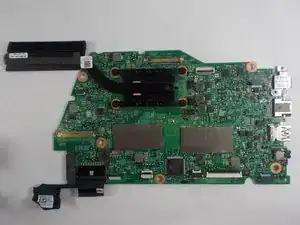

Аккуратно приподнимите материнскую плату, чтобы извлечь её.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
