Замена дисплейного модуля Dell Inspiron 14 7460

ПРЕДУПРЕЖДЕНИЕ: перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

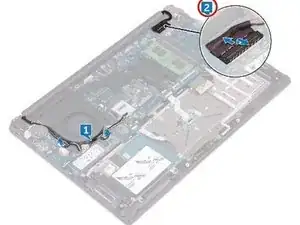

Запомните прокладку кабелей и снимите антенные кабели с направляющих на вентиляторе.

Откройте защёлку и отсоедините кабель дисплея от системной платы.

Откройте дисплей под углом 90 градусов.

Поместите компьютер на край стола так, чтобы опора для ладоней и клавиатурный блок находились на столе, а дисплейный модуль выступал за край стола, петли дисплея были обращены вверх.

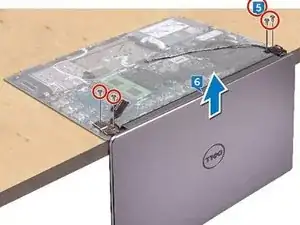

Снимите четыре винта (M2.5x5), которыми петли дисплея крепятся к опоре для ладоней и клавиатурному блоку.

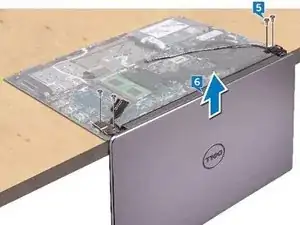

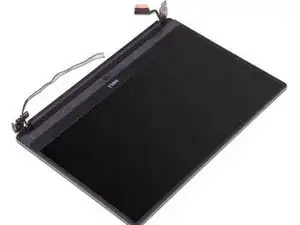

Поднимите дисплейный модуль и снимите его с опоры для ладоней и клавиатурного блока.

Положите опору для ладоней и клавиатурный блок на край стола лицевой стороной вниз.

Совместите отверстия для винтов на петлях дисплея с соответствующими отверстиями на опоре для ладоней и клавиатурном блоке.

Установите четыре винта (M2.5x5), которыми крепится новый дисплейный модуль к опоре для ладоней и клавиатурному блоку.

Закройте дисплей и переверните компьютер.

Вставьте кабель дисплея в разъём на системной плате и закройте защёлку, чтобы зафиксировать кабель.

Пропустите антенные кабели через направляющие на вентиляторе.
