Замена узла дисплея Asus GL551JW-AH71

Закройте устройство и положите его вверх ножками.

Отключите устройство от питания и убедитесь, что оно выключено, прежде чем снимать аккумулятор.

Сдвиньте кнопку извлечения аккумулятора вправо. Аккумулятор выйдет из гнезда.

Возьмите аккумулятор и извлеките его из устройства.

Используйте отвёртку Phillips #000, чтобы выкрутить один 10 мм винт привода оптического диска.

Аккуратно вставьте зонд или скрепку в отверстие кнопки извлечения, чтобы выдвинуть лоток оптического привода.

Осторожно захватите сборку оптического привода и выдвиньте её из корпуса ноутбука.

С помощью отвёртки Phillips #000 выкрутите два 11 мм винта, удерживающие сервисную крышку.

Осторожно снимите сервисную крышку.

С помощью отвёртки Phillips #000 выкрутите семь 11 мм винтов, крепящих нижнюю крышку к ноутбуку.

Переверните ноутбук и откройте экран.

Осторожно подденьте корпус с помощью монтажного пластика iFixit.

Верхняя и нижняя части корпуса соединены кабелем дисплея, который будет отключен в следующем шаге. Не раздвигайте части более чем на несколько сантиметров.

Переверните ноутбук на правый бок, удерживая верхнюю и нижнюю части корпуса близко друг к другу.

Отключите разъём дисплея от материнской платы.

Снимите верхнюю часть корпуса.

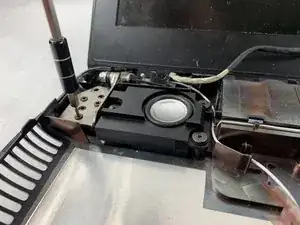

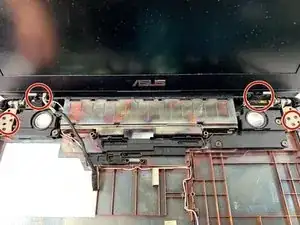

Уберите три 5 мм винта, расположенные в каждой окружности, используя отвёртку Phillips #000.

Всего необходимо удалить двенадцать 5 мм винтов, чтобы освободить узел дисплея от основания.

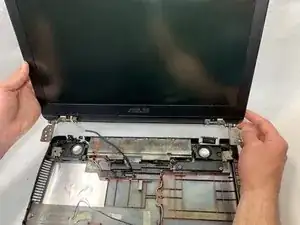

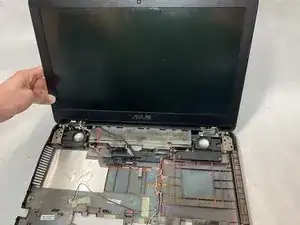

Поднимите узел дисплея вверх, отделяя его от основания устройства.

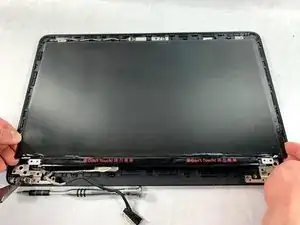

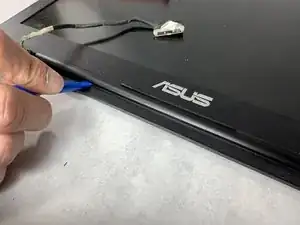

С помощью пластикового монтажного инструмента отделите рамку от экрана.

Вставьте инструмент и проведите слева направо, чтобы освободить рамку от экрана.

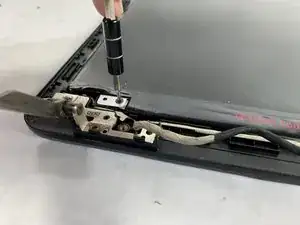

Удалите четыре винта с помощью отвёртки Phillips #0.

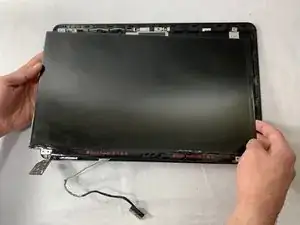

Возьмитесь за экран за углы и поднимите, чтобы снять его.
