Замена жесткого диска Asus G750JW-BBI7N05

Выключите и отключите ноутбук, затем переверните его.

Сдвиньте защелку для освобождения аккумулятора полностью вправо. Это приведет к тому, что аккумулятор немного "выскочит".

Уберите аккумулятор из его отсека.

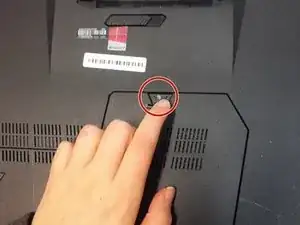

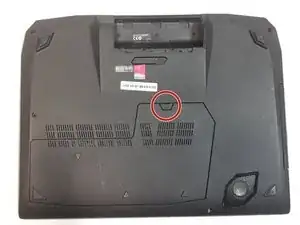

Поднимите резиновую заглушку на задней панели, чтобы открыть один винт PH #00. Отвинтите его, пока он не станет свободным.

Этот винт навсегда соединен с задней панелью и не может быть удален. Его отвинчивание позволяет только снять нижнюю крышку с ноутбука.

Задняя панель — это пластиковая пластина на нижней стороне ноутбука, которая закрывает некоторые из легко доступных внутренних компонентов.

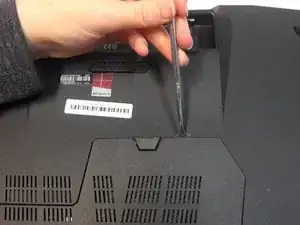

Используйте инструмент для открытия, чтобы поддеть заднюю панель по краям, затем снимите ее.

Возможно, вам потребуется приложить усилие при поддевании задней панели.

Имейте в виду: при повторной сборке ставьте заднюю панель, начиная с нижней части.

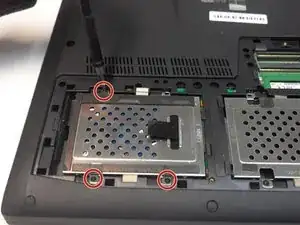

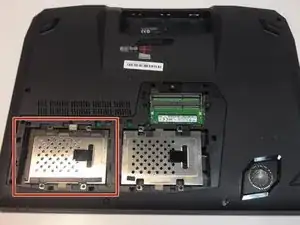

На левом металлическом корпусе жесткого диска отвинтите и снимите три винта PH #00 длиной 4 мм, указанные на рисунке.

Правый корпус жесткого диска предназначен для дополнительных вторичных жестких дисков.

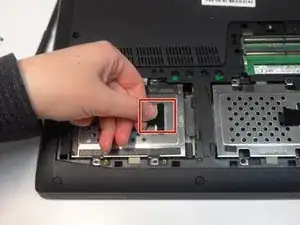

Используйте черный язычок в качестве рычага, чтобы сдвинуть металлический корпус жесткого диска полностью влево.

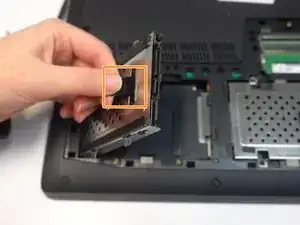

Держась за черный язычок, потяните вверх корпус жесткого диска, чтобы удалить его из ноутбука.

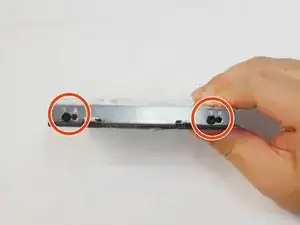

Отвинтите и снимите четыре винта PH #00 длиной 4 мм вокруг металлического корпуса. С каждой стороны по два винта.

Сдвиньте жесткий диск из его металлического корпуса.Перевод руководства с ifixit.com
