Замена аудиоджека Asus G75VW-BHI7N07
Аудиоджек со временем может износиться или полностью перестать работать. В этом руководстве показано, как снять аудиоджек на боковой стороне устройства.
Шаг 1

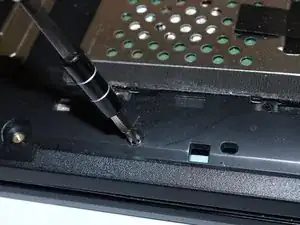

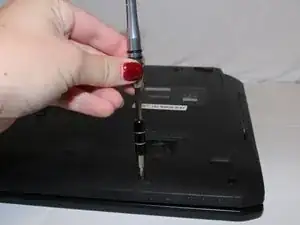

Удалите 5 винтов (9 мм) по краям задней крышки крестовой отверткой PH1.

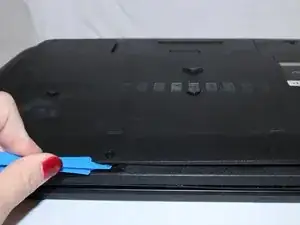

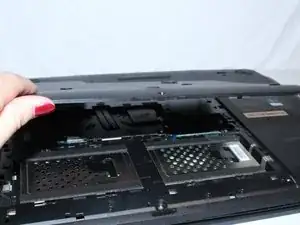

Снимите заднюю крышку с помощью монтажного инструмента.
Шаг 2
Удалите 10 винтов (9 мм), обозначенных «A», крестовой отверткой PH1.
Извлеките аккумулятор, нажав кнопку фиксатора сдвига.
В батарейном отсеке отвинтите ещё 2 винта (9 мм), обозначенные «A», крестовой отверткой PH1.
Шаг 3

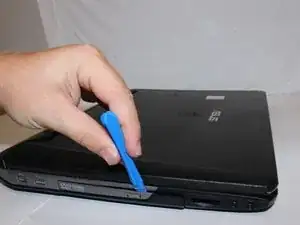

Снимите крышку привода дисков с помощью монтажного инструмента.

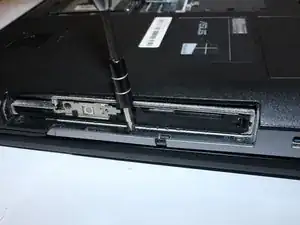

Удалите 6 винтов (4 мм), обозначенных «B», крестовой отверткой PH1. (3 винта в батарейном отсеке и 3 под крышкой привода дисков)
Шаг 4

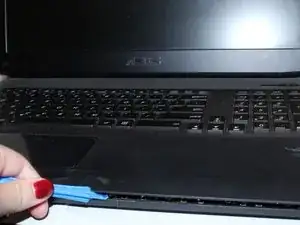

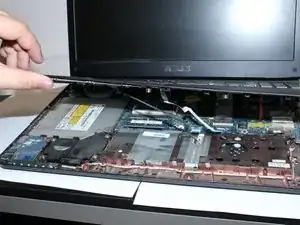

Подденьте платформу клавиатуры монтажным инструментом.

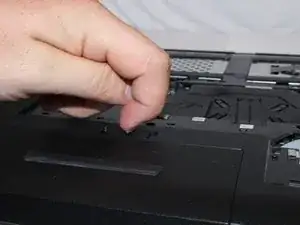

Вам потребуется приподнять платформу клавиатуры руками, чтобы получить доступ к внутренним компонентам ноутбука.
Шаг 5
Вывинтите 1 винт (5 мм), используя отвертку J0 Phillips.

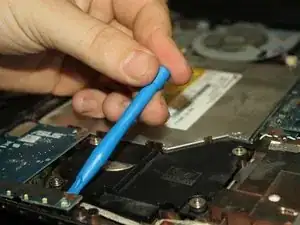

С помощью монтажного инструмента извлеките аудиоэлектрическую плату.

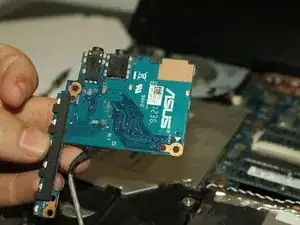

Поднимите и извлеките плату руками.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
