Замена жесткого диска Asus GL551JW-AH71
В этом руководстве описывается, как извлечь жесткий диск из Asus GL551JW-AH71. Это руководство также является предпосылкой для руководств, которые требуют снятия задней крышки.
Шаг 1
Закройте устройство и положите его вверх дном.
Отключите устройство и убедитесь, что оно выключено перед извлечением батареи.
Шаг 2
Переместите кнопку извлечения батареи вправо. Батарея будет извлечена.
Шаг 3
Возьмите батарею и удалите ее из устройства.
Шаг 4

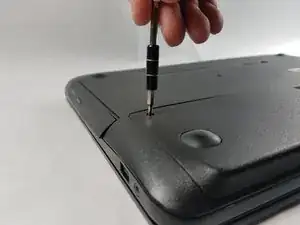

Используйте отвертку Phillips #000 для удаления двух винтов 16 мм на панели доступа.
Шаг 5

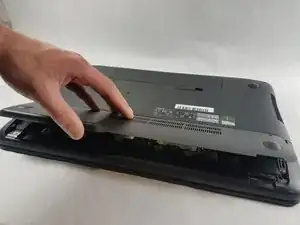

Удалите панель доступа, подняв ее вверх.
Шаг 6

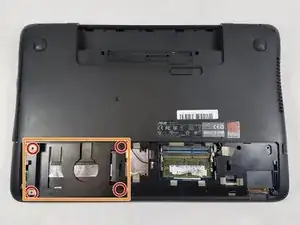

С помощью отвертки Phillips #000 удалите четыре винта, удерживающих жесткий диск на месте.
На фотографиях этого шага жесткий диск отсутствует. Место, где должен находиться жесткий диск, обозначено оранжевым прямоугольником.
Шаг 7
Вытяните жесткий диск.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
