Замена USB-порта Asus G75VW-BHI7N07
USB-порты позволяют подключать устройства друг к другу и передавать цифровые данные по USB-кабелям. Эти порты со временем могут быть повреждены или изношены. Это руководство содержит инструкцию по замене повреждённого USB-порта для Asus G75VW-BHI7N07.
Важно отметить, что замена USB-порта может быть деликатной и опасной операцией. Необходимо подходить к ремонту с максимальным вниманием к деталям и осторожностью, чтобы не повредить устройство и не нанести себе вред.
Шаг 1
Снимите винты по периметру задней крышки с помощью крестовой отвертки Phillips #1.

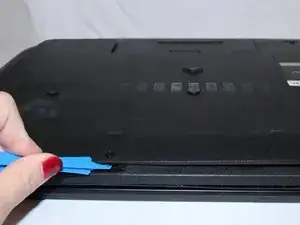

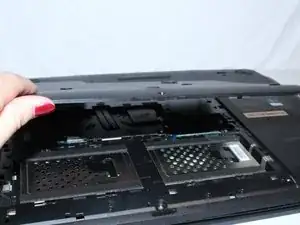

Снимите заднюю крышку с помощью инструмента для вскрытия.
Шаг 2

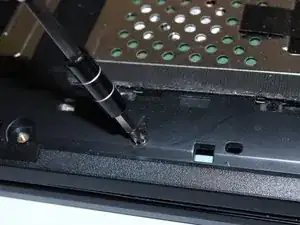

После снятия задней крышки найдите все винты, отмеченные «A». Всего их должно быть 10.

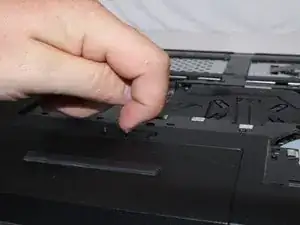

Извлеките аккумулятор, используя кнопку сдвига.

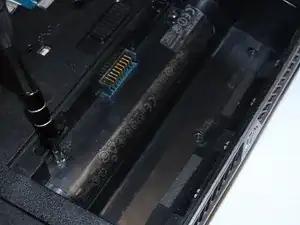

Это должно открыть ещё 2 винта, отмеченных «A».
Удалите их той же отверткой.
Шаг 3

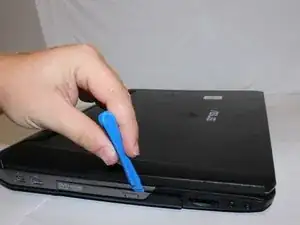

С помощью инструмента для вскрытия снимите крышку отсека оптического привода.

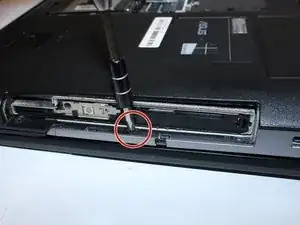

Найдите 6 винтов, отмеченных «B», и удалите их крестовой отверткой Phillips #1.
Шаг 4

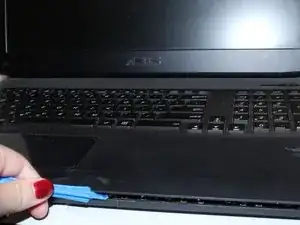

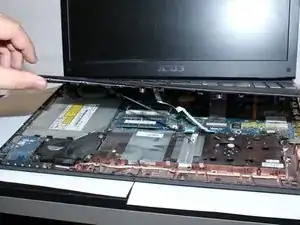

С помощью инструмента для вскрытия приподнимите панель клавиатуры.
Вам потребуется использовать руки, чтобы получить доступ к внутренним компонентам ноутбука, подняв панель клавиатуры.
Шаг 5
Теперь, когда вентиляторы оголены, с помощью инструмента для вскрытия отстегните их в 4 точках крепления.

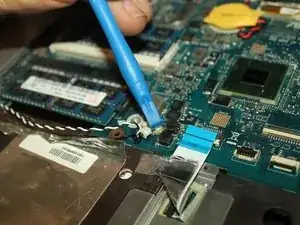

Отсоедините синий электрический разъём с помощью инструмента для вскрытия.

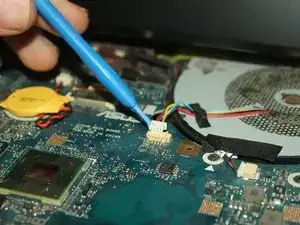

Отсоедините бело-чёрный электрический разъём с помощью инструмента для вскрытия.
Шаг 6

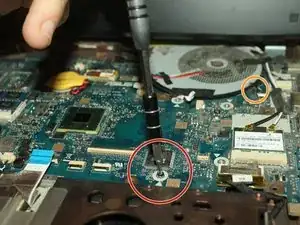

С помощью отвертки Phillips #0 снимите 5 винтов по краям материнской платы.
Снимите 2 винта возле вентилятора с помощью отвертки Phillips #0, которые расположены рядом с материнской платой.
Шаг 7

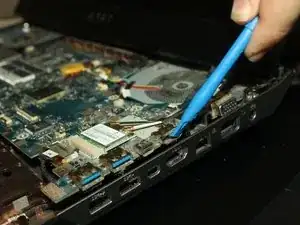

Осторожно приподнимите материнскую плату с помощью инструмента для вскрытия.
Вы должны увидеть USB-порт.
Теперь вы сможете выпаять неисправный USB-порт.
Ссылка по выпаиванию: Как паять и выпаивать соединения
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
