Замена левой и правой акустических панелей Asus G750JW-BBI7N05
Левая и правая акустические панели расположены под крышкой шарниров на задней стороне ноутбука. Следуйте шагам из этого руководства, чтобы произвести замену.
Шаг 1

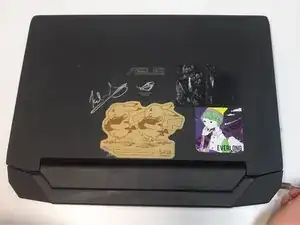

Выключите и отключите ноутбук от сети, затем переверните его.
Шаг 2
Сдвиньте фиксатор батареи полностью вправо. После этого батарея слегка выдвинется.
Шаг 3
Извлеките батарею из отсека.
Шаг 4

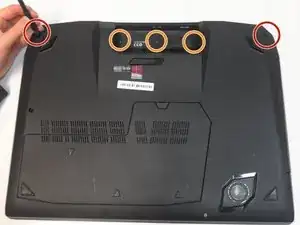

Удалите резиновые заглушки в верхних левом и правом углах, чтобы открыть два шурупа Phillips #00 длиной 9 мм. Выкрутите и снимите их.
Выкрутите и снимите три шурупа Phillips #00 длиной 4 мм внутри отсека батареи.
Шаг 5
Аккуратно переверните ноутбук лицевой стороной вверх.

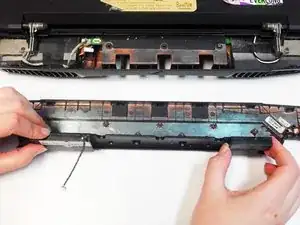

Используя инструмент для вскрытия, подденьте внешние края крышки шарниров и отведите её от корпуса ноутбука.
Крышка шарниров, расположенная на задней стороне ноутбука, представляет собой длинную пластиковую панель, закрывающую шарниры и динамики.
Шаг 6

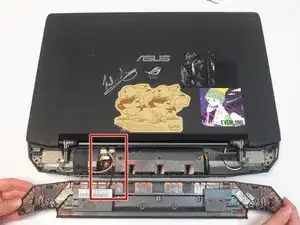

Не отключая кабель динамика, положите крышку шарниров вверх ногами.
Удерживая кабель динамика за белый разъём, вытяните его, чтобы отключить от материнской платы.
Возможно, потребуется приложить некоторое усилие, так как такие разъёмы могут быть сложно отключить.
Шаг 7
Динамик прикреплён к крышке шарниров четырьмя шурупами Phillips #00 длиной 3,5 мм. Выкрутите и снимите их.
Шаг 8
Поднимите динамик, чтобы извлечь его.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
