Замена Wi‑Fi карты Asus GL551JW-AH71
Это руководство содержит быстрый и простой порядок действий по замене Wi‑Fi карты. Данное руководство также может служить предварительным шагом для других инструкций по оперативной памяти, материнской плате и вентилятору.
Шаг 1
Закройте устройство и положите его нижней частью вверх.
Отключите устройство от сети и убедитесь, что питание полностью выключено, прежде чем снимать аккумулятор.
Шаг 2
Сдвиньте кнопку извлечения аккумулятора вправо. Аккумулятор выдвинется.
Шаг 3
Возьмите аккумулятор и извлеките его из устройства.
Шаг 4

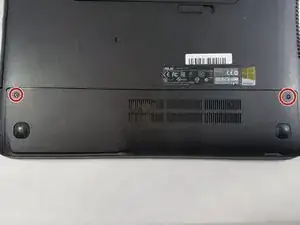

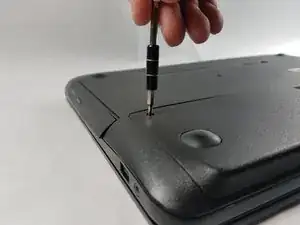

Используя крестовую отвертку Phillips #000, отвинтите два винта длиной 16 мм, крепящие сервисную крышку к ноутбуку.
Шаг 5

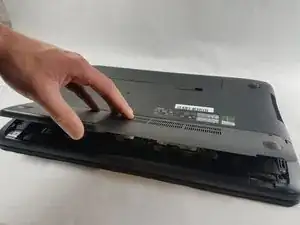

Осторожно снимите крышку после удаления винтов.
Шаг 6

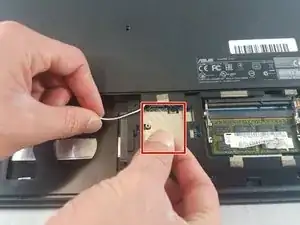

Найдите Wi‑Fi карту и отсоедините оба коаксиальных кабеля, подключенных к карте.
На фотографиях этого шага сама Wi‑Fi карта не показана. Местоположение, где должна находиться Wi‑Fi карта, указано красным прямоугольником.
Шаг 7

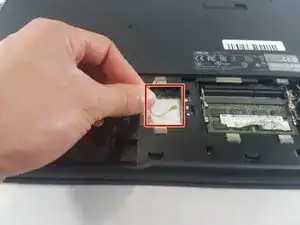

Аккуратно ухватите Wi‑Fi карту и осторожно извлеките её.
На фотографиях этого шага Wi‑Fi карта не показана, поскольку в данном устройстве она отсутствует.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
