Замена твердотельного накопителя M.2 в Lenovo IdeaPad Flex 5-1570
В этом руководстве показано, как заменить твердотельный накопитель M.2 в ноутбуке Lenovo IdeaPad Flex 5 1570. Твердотельный накопитель (SSD) — это устройство хранения данных, в котором размещается вся информация на устройстве, включая файловую систему и операционную систему. При неисправном SSD могут возникать такие проблемы, как повреждённая память или ОС, сложности при запуске компьютера или пропажа файлов. Также может возникнуть ситуация, когда SSD полностью заполняется, и на компьютере заканчивается свободное место для хранения данных, что требует его замены. Замена или модернизация SSD устранит эти проблемы в традиционном ноутбуке.
Однако Flex 5 1570 поддерживает одновременную работу двух накопителей, используя порт PCIe и порт SATA. Обычно это применяется для установки жёсткого диска — более медленного, но бюджетного решения, обеспечивающего большой объём памяти, и твердотельного накопителя для программ и файлов, к которым необходим быстрый доступ. Поскольку в устройстве может быть два накопителя, возможно, потребуется определить, какой из них вышел из строя. Если вы подозреваете, что у компьютера проблемы с хранением данных, а замена SSD не помогла, ознакомьтесь с нашим руководством по замене жёсткого диска в Lenovo IdeaPad Flex 5 1570.
Шаг 1
Выкрутите десять винтов Phillips #00 длиной 5 мм, которые крепят заднюю панель.
Шаг 2
Используйте лопатку, чтобы аккуратно открыть заднюю крышку в местах вырезов для петель.
Осторожно подденьте пластиковой открывалкой по периметру ноутбука защёлки, удерживающие остальную часть задней панели.
Шаг 3
После того как все защёлки будут освобождены, снимите заднюю крышку.
Шаг 4

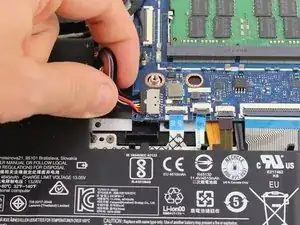

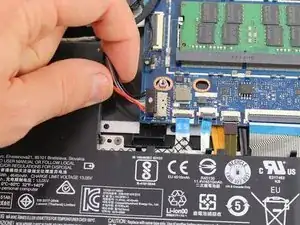

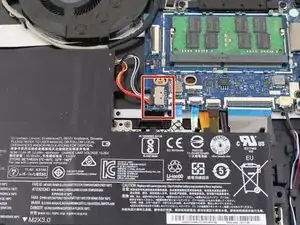

Возьмитесь пальцами за весь пучок проводов и отсоедините кабель аккумулятора от разъёма. Это отключит питание материнской платы.
Следите за тем, чтобы давление на кабель и разъём было равномерным, чтобы не повредить кабель аккумулятора.
Шаг 5

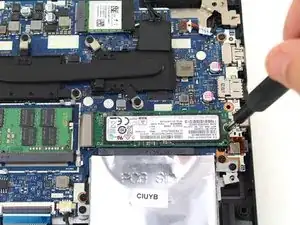

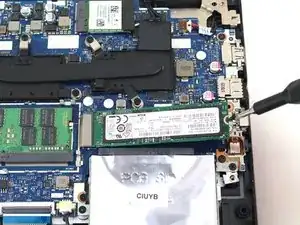

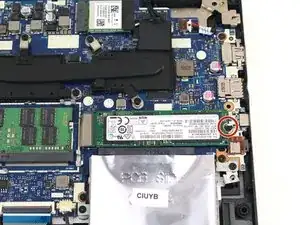

Открутите один винт длиной 2,9 мм, фиксирующий твердотельный накопитель, с помощью отвёртки Phillips #0.

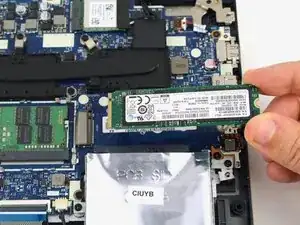

После удаления винта SSD поднимется и будет находиться под углом.
Шаг 6

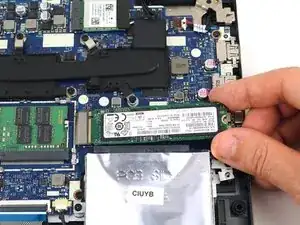

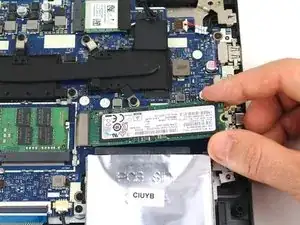

Извлеките твердотельный накопитель из разъёма, потянув его вправо под тем же углом, под которым он установлен.
Удалите SSD из устройства.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Передайте электронные отходы в переработку на сертифицированный по стандартам R2 или e-Stewards пункт утилизации.
